概  述：

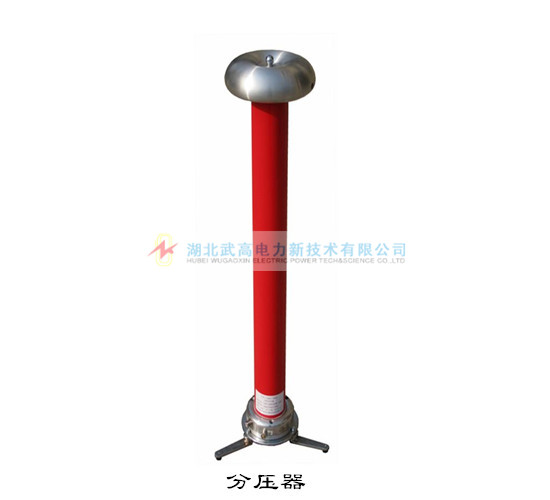

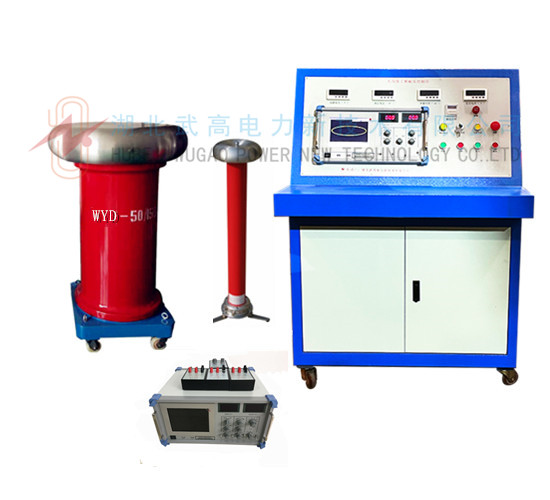

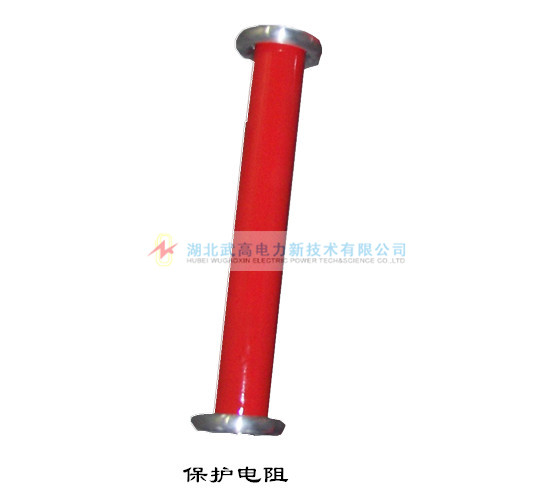

本套装置由无局放试验变压器、控制台、多通道局部放电仪、电容分压器、滤波器等组成。

为了适应不同电压等级，不同容量的电力设备进行工频电压试验，我公司制造各种规格的工频无局部放电试验变压器，用户根据需求可以自行选择。

工频试验变压器分为铁壳式和绝缘筒式，铁壳式和绝缘筒式又分别有单级式和串级式。铁壳式适用于局部放电量要求较低的场合，绝缘筒式适用于局部放电量要求较高的场合，单级式适用于电压较低容量较大的场合，串级式适用于电压较高或电压低、容量小且便于携带的场合。

多通道局部放电仪简介：

多通道局部放电仪是我公司研制开发生产的一种新型仪器，它基本上保持了原有局部放电检测仪的优点和功能，并致力于缩小仪器体积、重量，使之成为名符其实 的携带式仪器。该设备是根据IEC（270）标准，利用肪冲电流法原理研制而成，并满足GB-7354-87、GB-1207-97、GB-1208-97中关于局部放电测试对测试仪器的技术要求。

性能特点：

1.独立二通道数字式局部放电测量，同步采样、处理、显示

2.内，外同步随意选择，并具有零标指示及相位分辨功能

3.显示方法：自由选择椭圆、直线、正弦三种显示方式

4.单个放电脉冲波形分析、以便确定放电性质

5.随时保存试验数据和波形，并可重新显示。分析过去已保存的试验记录

6.增益范围：各通道单独调节，波形显示可随时平滑调节且不影响测量结果

7.可对特殊或随机波形进行单次捕捉抓取并进行详细分析

8.抗静态干扰功能，可去除相位固定的干扰信号

9.相关滤波技术抗干扰功能，可有效去除与电源不同步的随机干扰

10.带通滤波器采用模拟。数字混合滤波技术、带宽可任意组合，有效抑制各种干扰

11.任意相位开窗、单窗、双窗任选，360度内任意选择自由开窗

12.在检测局部放电的同时，能够监视试验电压

13.对局部放电脉进行放电测量、放电时间、波形分析

14.二维和三维局部放电图谱显示

15.任意存贮、编辑、打印局部放电图形及数据，自动生成试验报告。

系列无局放试验变压器技术参数：

1.额定容量：0-1000KVA

2.额定输入电压：0.22/0.38/3/6/10KV

3.额定输入电流：0-1.25A

4.额定输出电压： 0-800KV

5.额定输出电流：0—375A

6.测量端额定电压：100V

7.联结组：11O

8.冷却方式：ONAN

9.运行时间：100%UN,IN运行60min

                    70%UN.IN连续运行

10.相数：单相

11.频率：50HZ

使用说明：

☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
