概述 overview
电气设备的高压耐压试验是《绝缘预防性试验》规定的最重要项目之一。耐压试验可分为交流耐压试验和直流耐压试验,交流耐压试验又可分为工频、变频和 0.1Hz 超低频测试技术,其中 0.1Hz 超低频技术是最新技术,是当前国际电工委员会推荐的技术。我公司新一代本系列超低频高压发生器是采用最新美国技术自主开发的核心产品,采用 7 寸触模屏、最新 ARM7 单片机、高速 AD 采集电路,并配有后台管理软件。它克服了国内同类产品的诸多缺点(见表 ),性价比远远高于同类进口产品,特别适用于绝缘等值电容较大的电气设备(例如:电力电缆、电力电容器、大中型发电机和电动机等)耐压试验,符合 2004 年国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求。
下表 0.1Hz 耐压试验设备机械式与电子式的性能比较
0.1HZ耐压设备类型 | 高压控制方式 | 高压波形 | 节能 | 噪音 | 机械寿命 | 电寿命 |
机械式 | 高压机械开关切换极性 | 方波 | 不节能:将多余的能量用大功率电阻消耗 | 高 | 短 | 短 |
电子式 | 高压电子开关切换极性 | 正弦波 | 节能:将多余的电能回馈电网 | 轻微 | 无 | 长 |
0.1Hz 超低频耐压技术优点 Technical advantages
超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。在对大中型发电机、电动机、电力电缆等试品进行工频耐压试验时,由于它们的绝缘层呈现较大的电容量,所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备,不但笨重,造价高,而且使用十分不便。为了解决这一矛盾,国际上普遍采用了降低试验频率,从而降低了试验电源容量的方法。从国内外多年的理论和实践证明,用 0.1Hz 超低频耐压试验替代工频耐压试验,不但能有同样的等效性,而且设备的体积大为缩小,重量大为减轻,理论上容量约为工频的五百分之一,且操作简单。这就是为什么发达国家普遍采用这一方法的主要原因。
根据我国电力系统实际情况,国家发改委已制定了《35kV 及以下交联聚乙烯绝缘电力电缆超低频(0.1Hz)耐压试验方法》行业标准,2004 年颁布了电力行业标准《超低频高压发生器通用技术条件 DL/T 849.4-2004》,我国正在推广这一最新的试验方法。
虽然直流耐压试验设备具有体积小、重量轻和造价低等优点,但是直流耐压试验对被试品绝缘破坏性也是最大的。(见表 )所以国家最新颁布的电气设备预防性试验相关规程已经明文规定不再使用直流高压对电气设备进行耐压试验,推荐使用交流耐压试验。

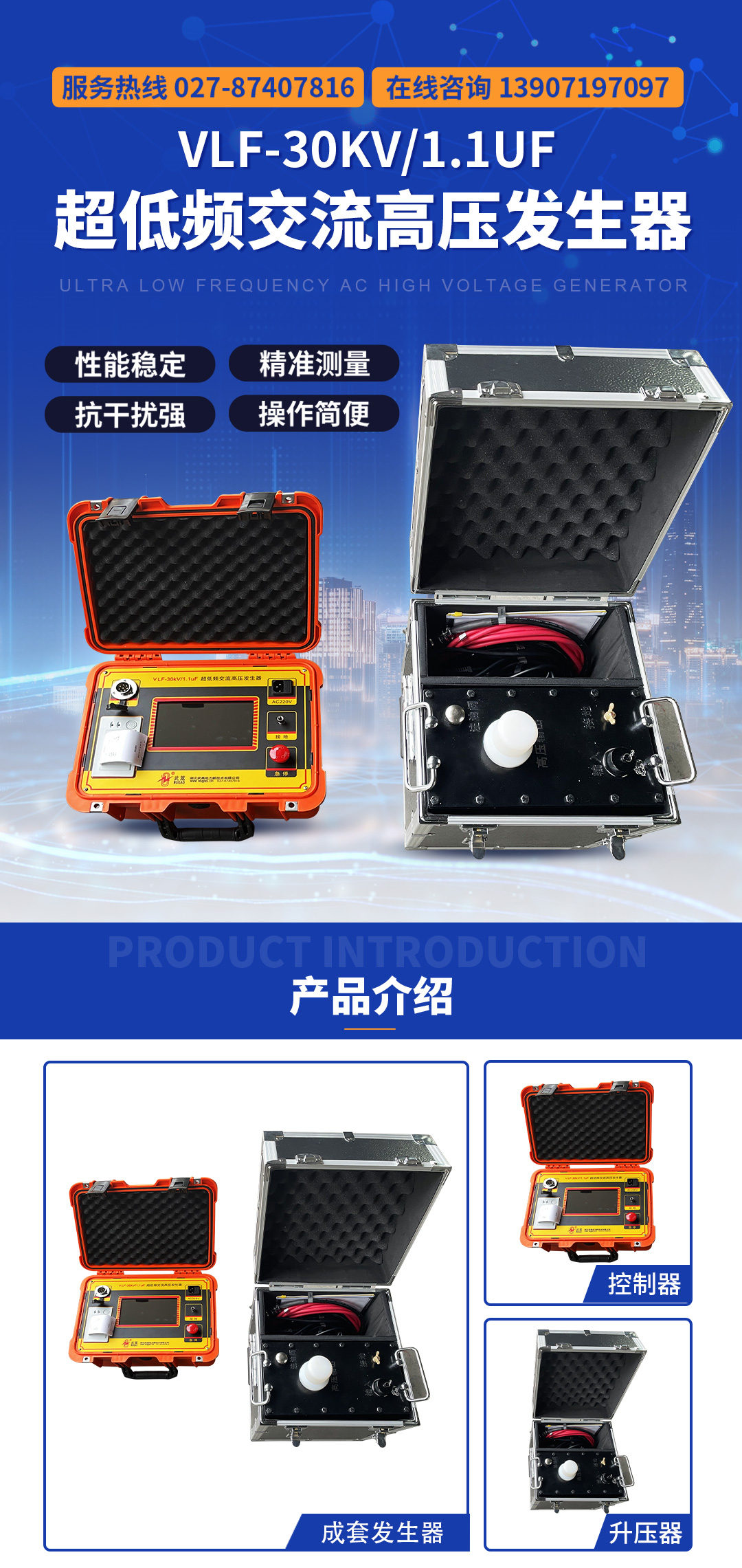

本公司研制的新一代本系列“ 0.1Hz 超低频高压发生器”采用最新电力电子元器件和最新 ARM7 单片机技术,进一步降低了设备的体积和重量,傻瓜式操作,性能更稳定,克服了第一代机械式升压器使用寿命短、故障率高、体积大的缺点。
下表各种耐压试验设备的性能比较:
比较内容 | 工频耐压 | 变频耐压 | 0.1HZ耐压 | 直流耐压 |
等效性 | 好 | 好 | 好 | 差 |
绝缘破坏性 | 小 | 小 | 小 | 大 |
操作安全性 | 较低 | 较低 | 高 | 较低 |
试验接线 | 复杂 | 最复杂 | 最简单 | 复杂 |
设备体积 | 最大 | 较大 | 小 | 最小 |
技术参数 Technical Parameter
1. 输出额定电压:参见表
2. 输出频率:0.1Hz、0.05Hz、0.02Hz
3. 带载能力:0.1Hz最大 1.1µF
0.05Hz 最大 2.2µF
0.02Hz 最大 5.5µF

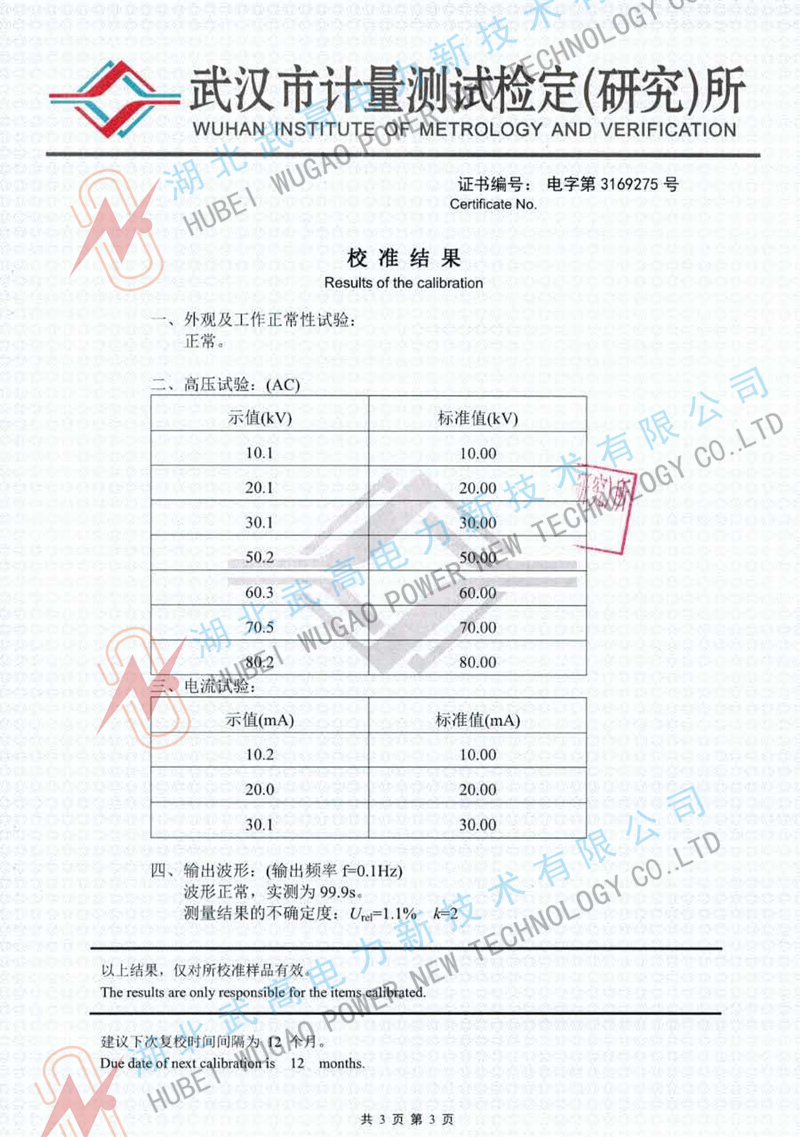

4. 测量精度:3%
5. 电压正,负峰值误差:≤3%
6. 电压波形失真度:≤5%
7. 使用条件:户内、户外;温度:-10℃~+40℃;湿度:≤85%RH
8. 电源保险管:参见表
9. 电源:电压 220V±5%,50±5Hz
注意:若使用便携式发电机供电,要求发电机输出电压、频率稳定(一般要求功率大于 3kW,频率 50Hz,电压 220V±5%)
10.被试品电容量不得超过仪器额定电容量最大值,数值大小见表
型号 | 额定电压 | 带载能力 | 电源 保险管 | 产品结构、重量 |
30/1.1 | 30kV (峰值) | 0.1Hz,≤1.1µF | 10A | 控制器:4㎏ 升压器:20㎏ |
0.05Hz,≤2.2µF |
0.02Hz,≤5.5µF |
40/1.1 | 40kV (峰值) | 0.1Hz,≤1.1µF | 10A | 控制器:4㎏ 升压器:20㎏ |
0.05Hz,≤2.2µF |
0.02Hz,≤5.5µF |
50/1.1 | 50kV (峰值) | 0.1Hz,≤1.1µF | 15A | 控制器:4㎏ 升压器:40㎏ |
0.05Hz,≤2.2µF |
0.02Hz,≤5.5µF |
60/1.1 | 60kV (峰值 | 0.1Hz,≤1.1µF | 15A | 控制器:4㎏ 升压器:50㎏ |
0.05Hz,≤2.2µF |
0.02Hz,≤5.5µF |
80/1.1 | 80kV (峰值) | 0.1Hz,≤1.1µF | 15A | 控制器:4㎏ 升压器:50㎏ |
0.05Hz,≤2.2µF |
0.02Hz,≤5.5µF |
90/1.1 | 90kV (峰值) | 0.1Hz,≤1.1µF | 15A | 控制器:4㎏ 升压器:55㎏ |
0.05Hz,≤2.2µF |
0.02Hz,≤5.5µF |
VLF串联超低频交流耐压测试仪说明书点击下载.pdf
操作说明
1.连线方法
串联式结构是我公司在原单体式结构的基础上改进的新产品,使体积和重量都减小了,且一机多用。单联时额定输出电压30KV/50KV;串联时额定输出电压80KV。
⑴、单联连线方法:
30kV用法:单独使用第I级升压器(开机后,在参数设置栏中将连接方式设为“单联”)时,额定输电压为30Kv。连接线方式如下图。
![1.png 1.png](/static/upload/image/20200919/1600510824146587.png)
50kV用法:单独使用第II级升压器(开机后,在参数设置栏中将连接方式设为“单联”)时,额定输电压为50Kv。连接线方式如下图。
![2.png 2.png](/static/upload/image/20200919/1600510824617840.png)
⑵、串联式连线方法:

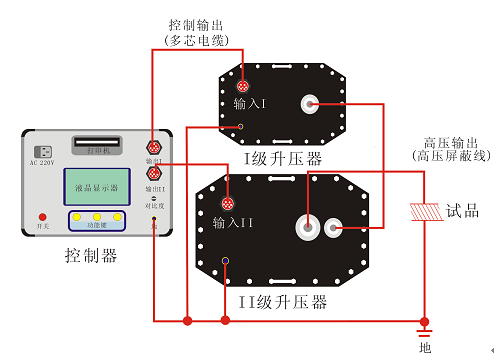

额定电压大于50kV的超低频采用串联结构(两台升压器串联),串联连线方式如下图。开机后,在参数设置栏中将连接方式设为“串联”。
![3.png 3.png](/static/upload/image/20200919/1600510824101759.png)
