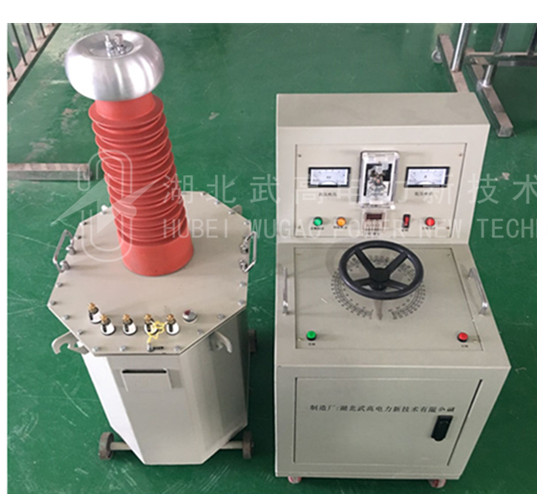

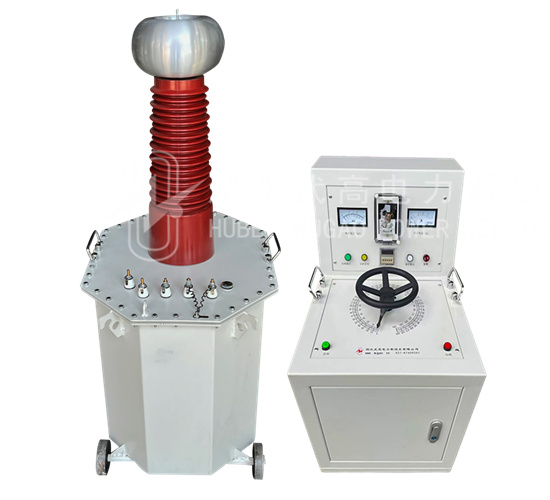

YD-100KV油浸式高压试验变压器及控制台

产品的特点:

产品概述

本产品采用充油绝缘,交直流两用,输出单相电压高。

产品结构

变压器的外壳八角形结构,控制台指针表头,经济简单。

高稳定

产品填充25#变压器绝缘油。

产品参数

AC交流 :100KV   DC直流 :140KV   容量:20KVA


客户服务热线

027-87409251

客户服务热线

13871255353

概述 overview

YD系列轻型高压试验高压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的YDJ系列轻型交直流高压试验变压器,是在YD系列试验变压器的基础上按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。本系列产品具有结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。本产品采用充油绝缘,交直流两用,输出单相电压高,轻巧耐用。

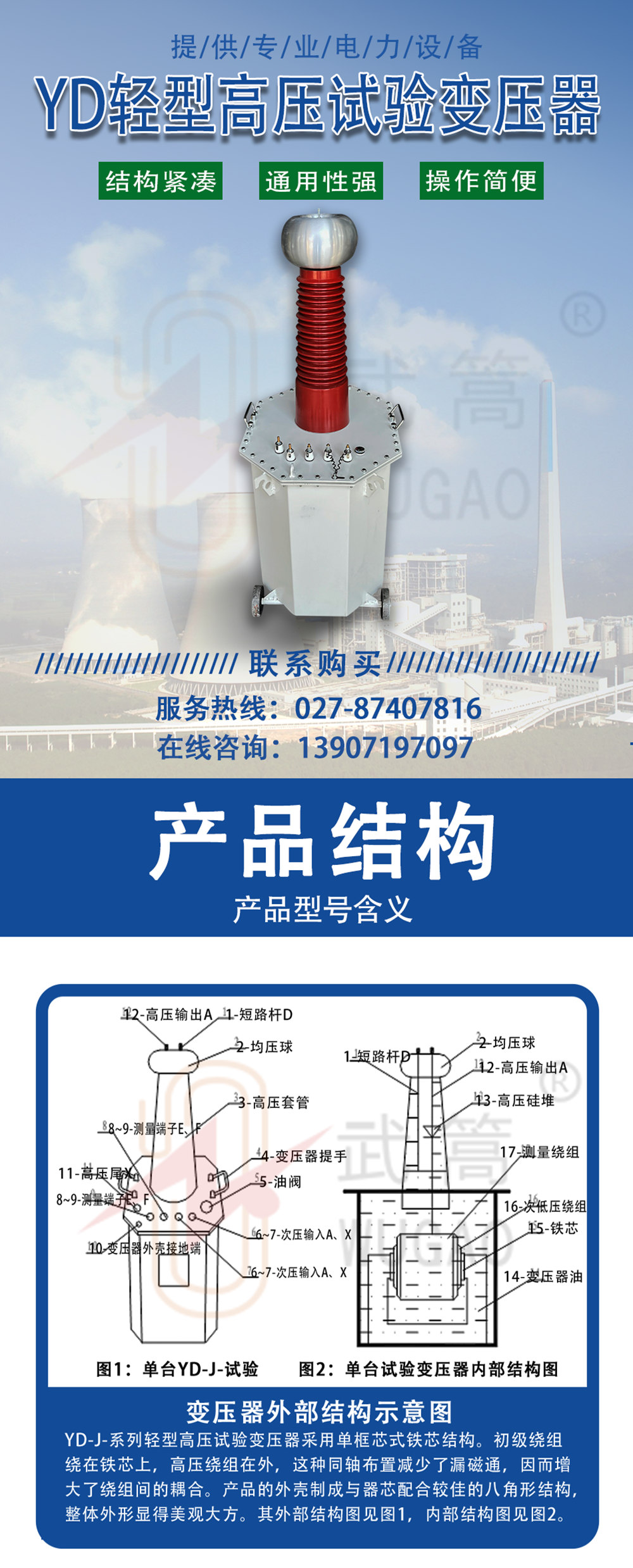

YD系列轻型高压试验变压器采用单框芯式铁芯结构。初级绕组绕在铁芯上,高压绕组在外,这种同轴布置减少了漏磁通,因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构,整体外形显得美观大方。

系列操作台用于0.5~100KVA试验变压器的调压控制。其工作原理是:通过调整自耦调压器输出电压,实现试验变压器额定压器额定电压范围内的工作电压调节。同时,操作箱(台)内装有高压输出电压表,低压输入电流表、电子过流保护电路(操作台为机械式过流保护)、计时以及计时和过流声光报警装置。可以方便地读取试验电压值,并能可靠地保护设备。其原理简单、结构紧凑、工作可靠,是进行耐压试验的理想设备。

成套设备 complete sets of equipment

含高压试验变压器1台;操作台1台;配套使用。



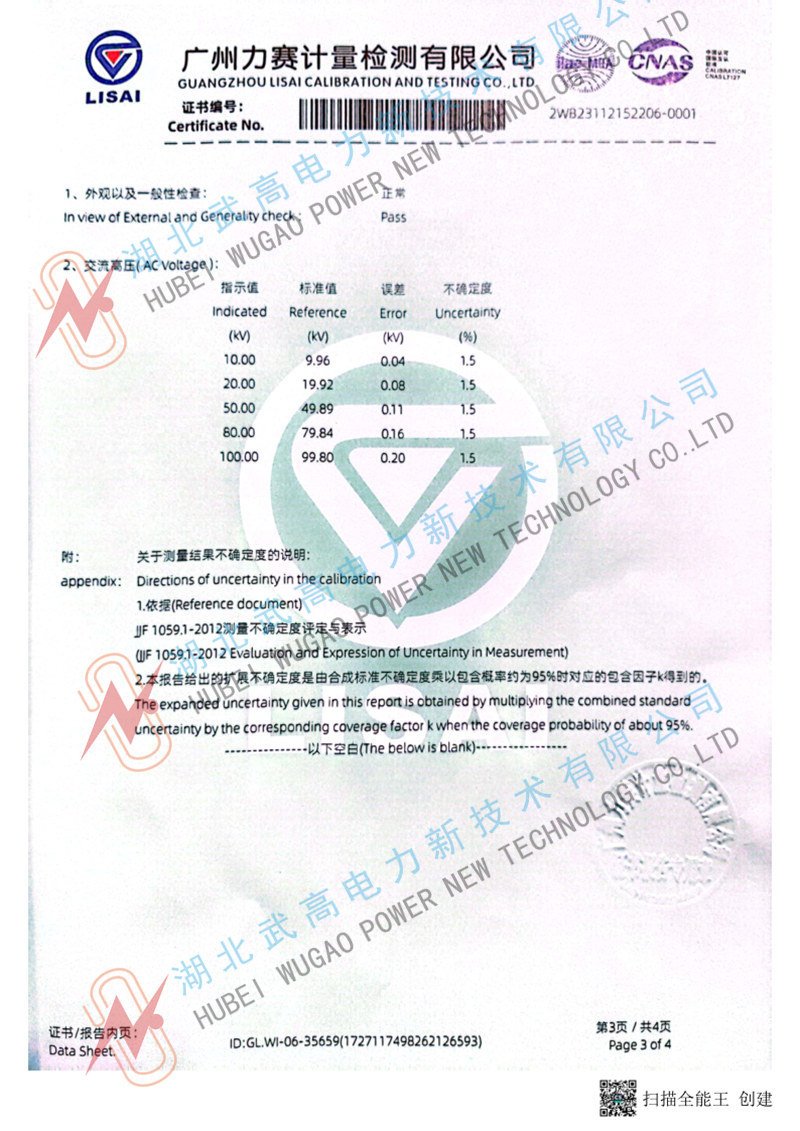

产品参数 Product parameters

YD-系列轻型交直流试验变压器--以下表格红色文字为本产品参数。
