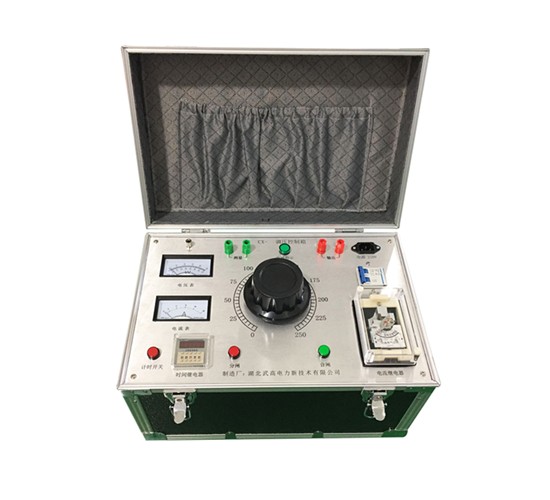

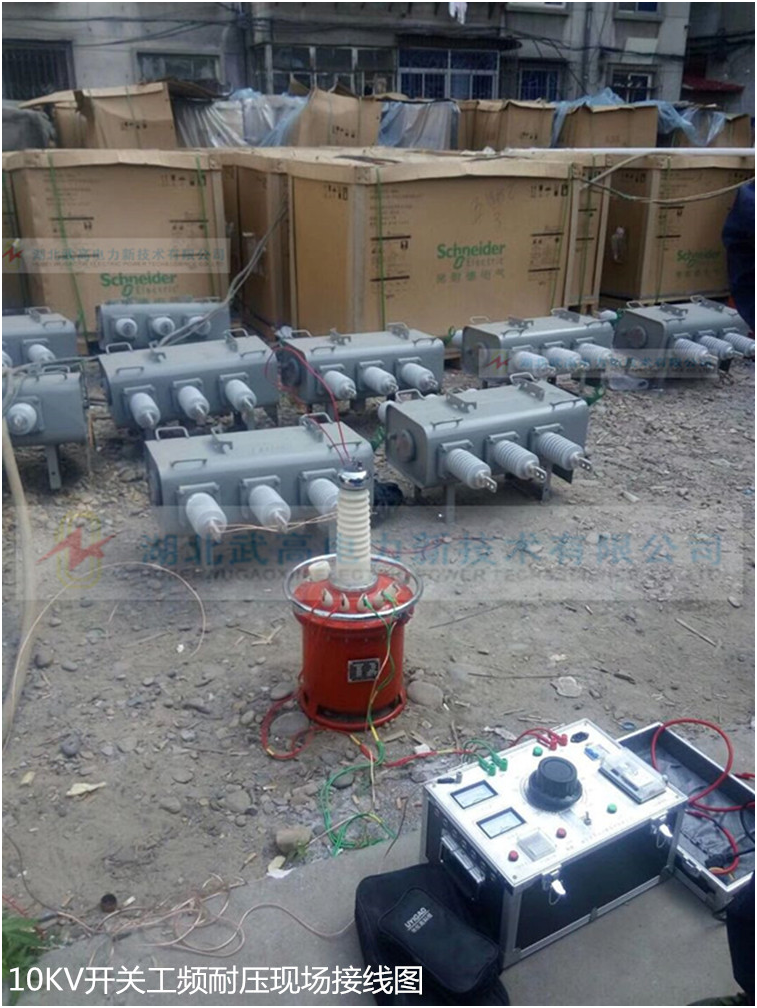

CX手动工频耐压操作箱

产品的特点:

产品用途

其原理简单、结构紧凑、工作可靠,是进行耐压试验和调压的理想设备。

产品仪表

装有高压输出电压表,低压输入电流表、过流保护表。

试验范围

用于0.5~100KVA试验变压器的调压控制或其他需要电压调整的场所。

操作原理

通过调整自耦调压器输出电压,实现试验变压器额定电压范围内的工作电压调节。


客户服务热线

027-87409251

客户服务热线

13871255353

本系列操作箱用于0.5~100KVA试验变压器的调压控制或其他需要电压调整的场所。其工作原理是:通过调整自耦调压器输出电压,实现试验变压器额定电压范围内的工作电压调节。同时,操作箱(台)内装有高压输出电压表,低压输入电流表、过流保护电路(操作台为机械式过流保护)、计时以及过流声讯报警装置。可以方便地读取试验电压值,并能可靠地保护设备。其原理简单、结构紧凑、工作可靠,是进行耐压试验和调压的理想设备。




主要技术参数:


型 号

输入电压

(V)

适配试变容量

(KVA)

额定输出

高压电压表

KV/V

外形尺寸

立方米(长×宽×高)

电压(v)

电流(A)

XC-0.5

220

0.5

200

2.5

50/100

20×30×20

XC-1.5

220

1.5

200

7.5

50/100

26×36×24

XC-3

220

3

200

15

50/100

26×42×24

XC-6

220

6

200

30

50/100

60×45×37

TC-6

220

6

200

30

50/100

53×40×60

TC-10

380

10

400

50/25

(50/100)/100

53×40×65

TC-15

380

15

400

37.5

(50/100/150)/100

53×40×70

TC-20

380

20

400

50

(50/100/150)/100

53×43×84

TC-25

380

25

400

62.5

(50/100/150)/100

53×45×90

TC-30

380

30

400

67.5

(50/100/150)/100

65×55×117

TC-50

380

50

400

125

(50/100/150)/100

70×60×115

TC-100

380

100

400

250

(50/100/150)/100

75×70×120

注:额定输出电流指连续5MIN工作输出电流。


使用方法及注意事项:
1、核对试验变压器,测量绕阻额定输出电压,使之与操作箱(台)相吻合。
2、按试验变压器和控制箱(台)对应标识接好试验变压器与操作箱(台)之间的联线。
3、接通电源并合上面板刀闸,电源指示灯亮,预置时间继电器至所需时间。并根据试品容量按控制箱(台)电流整定参数合理设置试验电流值。此时调压器应回零位,如末回零控制箱(台)将无法合闸。
4、顺时针旋动手轮(TC-50以上为电动升压配感应调压器或柱式调压器,可电动升压),按2KV/均匀升压至所需值。
5、按下计时按键,时间继电器开始计时。计时时间到,控制箱(台)会发出音响提示。重复按一下计时按键解除计时及音响。
6、试验完毕,逆时针旋动手轮至零位。按停止按钮,切断电源,解除接线。
7、试验过程中,如发现异常声响或冒烟,有异味等,应立即停止升压,迅速降压至零,检查无误后,方可继续升压。如被试品击穿或其它过流故障引起的控制箱(台)过流跳闸,本控制箱(台)会发出音响给予警示。
8、严禁在正常工作进切断电源。
9、如发现调压器碳刷过度磨损,应及时更换同规格的碳刷。

10、如设备长期未使用,在重新使用时必须用兆欧表进行绝缘测量,确定阻值不低于0.5MΩ。方可继续使用。
11、使用本产品进行高压试验,除熟悉本说明书外,尚须熟悉如下规程:《电气设备预防性试验规程》


1. 为方便您更好的了解下载文件,正文以图片的形式提供其部分内容预览,如果需要完整版,请点击下载链接。

2.推荐使用第三方专业下载工具下载,使用PDF阅读器阅读,如需WORD格式文件也可以联系我们。

3.如果这个文件总是不能下载请联系我们或者留言,我们会第一时间为您处理。

4.如果遇到什么技术问题,您可以拨打我们24小时服务热线:027-87409251  13871255353

5.本站提供的说明书如用于商业用途,请告诉我们,谢谢合作!

手动变压操作箱说明书点击下载.pdf
