概  述  Overview

ZIJJ-II全自动绝缘油介电强度测试仪是我公司科研技术人员，依据国际标准IEC156和国家标准GB507-86及行标DL-T429.9的有关规定，发挥自身优势，经过多次现场试验和长期不懈努力，精心研制开发的高准确度、全数字化工业仪器。该机操作简便，造型美观大方。由于采用了全自动数字化微机控制，所以测量精度高、抗干扰能力强、安全可靠。

仪器特点 Instrument characteristics

1. 仪器采用大容量单片机控制，工作稳定可靠；

2. 仪器内设宽范围看门狗电路杜绝了死机现象；

3. 多种操作选择，仪器程序设有GB1986、GB2002两种国家标准方法和自定义操作，能适应不同用户的多种选择；

4. 仪器油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生；

5. 仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确；

6. 仪器内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好；

7. 便携式结构，易于移动，户内外使用均很方便。

技术指标 TECHNICAL INDEX

1. 升压器容量    1.5 kVA

2. 升压速度     0.5kV/s，1.0 kV/s，2.0 kV/s，3.0kV/s 四档任选

3. 输出电压     0～80 kV

4. 电源畸变率   ＜1%

5. 显示方式     大屏幕液晶汉字显示

6. 电极间隙     标准2.5 mm

7. 外形尺寸     409 mm×393 mm×388 mm

8. 仪器重量     29 kg；

使用条件  Conditions of Use

1. 环境温度     0～40℃

2. 相对湿度    ≤85%

3. 工作电源     AC 220V ± 10%

4. 电源频率     50 ± 5 Hz

5. 功率消耗    ＜200 W

ZIJJ绝缘油介电强度测试仪说明书点击下载.pdf

使用说明：

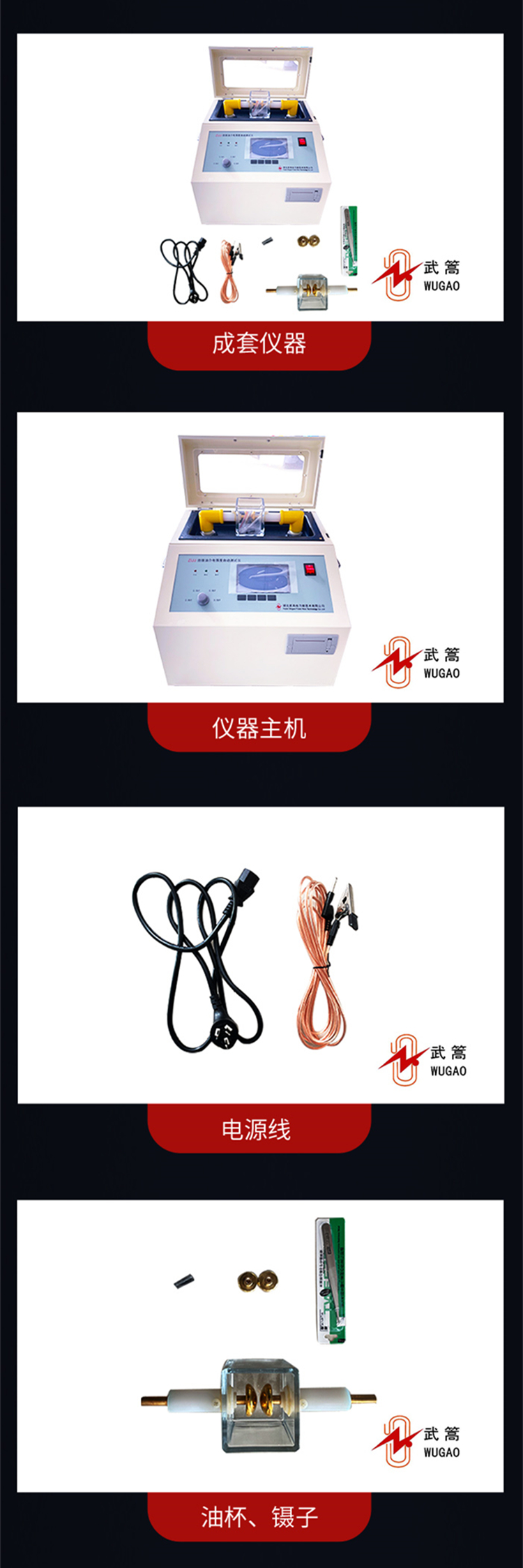

☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
