GZX92高压电阻器

产品的特点:

高速度

完美的软硬件配合与超高速的振镜选配,实现高速标记。

高可靠性

高速的缓存控制技术,精选的元器件,可长时间连续生产,以保证产能。

高稳定

完美的软硬件配合与超高速的振镜选配,实现高速标记。

电光转换率高

无功率耦合损失,节约运行成本,激光器使用寿命长,免维护,10万小时无耗材。


客户服务热线

027-87409251

客户服务热线

13871255353

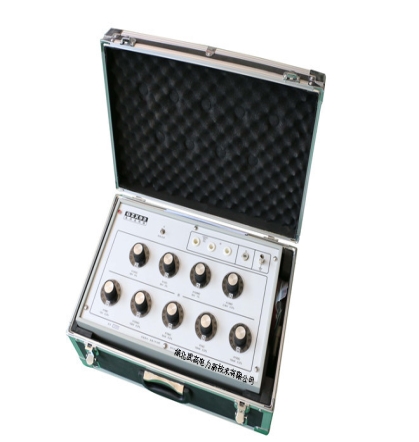

GZX92型高压高阻箱是依据JJG622-97绝缘电阻表(兆欧表)检定规程和JJG166-93直流电阻器检定规程等有关文件研制生产的。


GZX92高压电阻器性能特点


◆ 该装置设计了独立的泄漏屏蔽端钮和接地端钮


◆ 完全满足JJG622-97绝缘电阻表检定规程和JJG163-93直流电阻器检定规程的要求


◆ 它不仅可用于检定各种型号的指针式绝缘电阻表,也可作为检定数字式绝缘电阻表、绝缘电阻测试仪的标准,以及作为直流标准高值电阻器使用


◆ 具有较长的技术寿命和机械寿命









GZX92高压电阻器技术参数:


◆ 高压高阻箱的准确度等级及工作电压(电流)



阻  值

100 GΩ

×10 GΩ

×1GΩ

×100 MΩ

×10 MΩ

准确度等级

5

5

2

1

0.5

标称电压

5000 V

5000 V

5000 V

5000 V

2500 V



阻    值

×1MΩ

×100 kΩ

×10 kΩ

×1 kΩ

×100 Ω

准确度等级

0.2

0.2

0.2

0.2

0.2

标称电压/流

1000V

0.8 mA

8 mA

20 mA

50 mA


◆ 测量范围:100Ω~200GΩ


    调节细度:100Ω


◆ 使用环境条件


    参 考 温 度 范 围: 20~25℃


    标称使用温度范围:  18~28℃


     参 考 湿 度 范 围: 40%~60%


    标称使用湿度范围:  25%~70%


◆ 变差极限


在参考条件下,由单一影响量发生变化引起的变差:


影 响 量 别


标称使用范围


允许的变差


环 境 温 度


18~28℃


a/2 %


相 对 湿 度


25%~70%


≤10GΩa/2%>10GΩa%


工 作 电 压


(1~1/5)标称电压


≤10GΩa/2%>10GΩa%


★ a为高压高阻箱电阻盘准确度等级(各电阻盘a值不同)


◆ 绝缘电阻


高压高阻箱的电路和与电路无电气连接的任何其它外部金属间的绝缘电阻,在标称电压下测得的电阻值不小于5TΩ


◆ 绝缘强度


高压高阻箱的电路与测试用参考接地点之间应能承受频率为45~65Hz 的实际正弦波交流电压11kV并历时1min的试验而无击穿与飞弧现象


◆ 高压高阻箱输出端的残余电阻<0.1Ω,其变差<0.01Ω


◆ 外形尺寸: 442mm×270mm×145mm


◆ 重   量:  <5kg


使用说明:

☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
