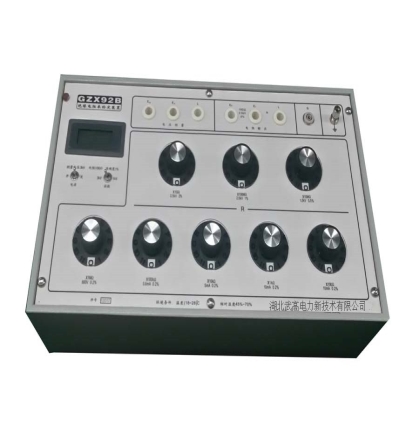

GZX-92B绝缘电阻表检定装置

产品的特点:

高速度

完美的软硬件配合与超高速的振镜选配,实现高速标记。

高可靠性

高速的缓存控制技术,精选的元器件,可长时间连续生产,以保证产能。

高稳定

完美的软硬件配合与超高速的振镜选配,实现高速标记。

电光转换率高

无功率耦合损失,节约运行成本,激光器使用寿命长,免维护,10万小时无耗材。


客户服务热线

027-87409251

客户服务热线

13871255353

GZX92B型绝缘电阻表检定装置是检定绝缘电阻表的标准器具。其中的电阻输出部分(高压高阻箱)的测量上限为20GΩ,是国内同类产品中阻值最高的。本装置设计有独立的泄漏屏敝端钮, 在测量过程中无明显不稳定及短路、开路现象。

本装置满足JJG622-97绝缘电阻表检定规程、JJG982-2003直流电阻器检定规程的要求,也可作为检定数字式兆欧表、绝缘电阻测试仪的标准,还可作为直流标准高值电阻箱使用。技术指标先进,具有较长的技术寿命。其中的电压测量部分(直流高压数字电压表),标称测量电压为3kV,最高测量电压为3.5kV,输入阻抗≥5GΩ,优于JJG622-97对输入阻抗的要求,并能测量绝缘电阻表的开路电压、中值电压和峰值电压。


GZX-92B绝缘电阻表检定装置性能特点:

◆ 本装置满足JJG622-97绝缘电阻表检定规程、JJG982-2003直流电阻器检定规程的要求

◆ 检定数字式兆欧表、绝缘电阻测试仪的标准,还可作为直流标准高值电阻箱使用

◆ 技术指标先进,具有较长的技术寿命

◆ 电压测量部分(直流高压数字电压表),标称测量电压为3kV,最高测量电压为3.5kV,输入阻抗≥5GΩ,优于JJG622-97对输入阻抗的要求

◆ 能测量绝缘电阻表的开路电压、中值电压和峰值电压


GZX-92B绝缘电阻表检定装置技术参数:


1. 电阻输出(高压高阻箱)部分


◆ 高压高阻箱的准确度等级及工作电压(电流)

阻值

10GΩ

×1GΩ

×100MΩ

×10MΩ

×1MΩ

准确度等级

2

2

1

0.5

0.2

标称电压(V)

2500

2500

2500

1500

800



阻值

×100kΩ

×10kΩ

×1kΩ

×100Ω

准确度等级

0.2

0.2

0.2

0.2

标称电流(mA)

1

8

20

50

◆ 调节范围:100Ω~20GΩ;调节细度:100Ω

◆ 使用环境条件

1.3.1 参考温度范围:20~25℃

1.3.2 标称使用温度范围:18~28℃

1.3.2 标称使用湿度范围:25%~75%

◆ 变差极限:在参考条件下,由单一影响量发生变化所引起的变差

影响量别

标称使用范围

允许的变差

环境温度

18~28℃

a/2 %

相对湿度

25%~75%

≤10GΩ a/2 %  >10GΩ a%

工作电压

(1~1/5)标称电压

≤10GΩ a/2 %  >10GΩ a%

 * a为高压高阻箱电阻盘准确度等级。

◆ 绝缘电阻:高压高阻箱的电路与电路无电气连接的任何其它外部金属    间的绝缘电阻,在标称电压下测得的电阻值不小于5TΩ

◆ 绝缘强度:高压高阻箱的电路与测试用参考接地点之间,应能承受频率为45~65Hz的实际正弦交流电压6kV并历时1min的试验,不出现击穿与飞弧现象

◆ 高压高阻箱输出端的残余电阻应<0.5Ω,其变差<0.05Ω

◆ 装置外形尺寸: 442mm×270mm×145mm

◆ 装置重量:5kg



2. 电压测量部分(高压直流数字电压表)

◆ 测量范围:0~3000V

◆ 分辨率:1V

◆ 准确度:±(1%读数±1个字)

◆ 读数稳定性:≤±1个字

◆ 输入电阻:≥5GΩ




使用说明:

☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
