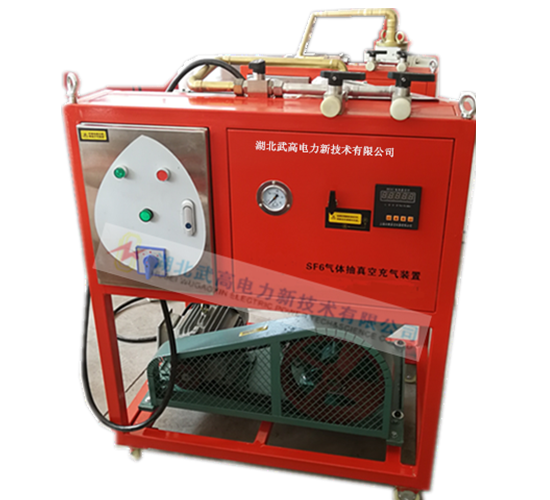

本系列SF6气体抽真空及回充装置主要应用于各供电公司、送变电工程公司、发电厂、超高压输变电站、SF6电器开关制造厂等部门,作为GCBP、GCBT、GIS等SF6电器产品在安装、调式、检修时使用的辅助设备。利用本装置对上述电器产品进行抽真空、回充SF6气体操作,同时本装置亦可用作其它部门抽真空和回充气体的设备。
本装置除了具有SF6气体抽真空及回充需要的所有功能外,还具有以下特点:
数字式真空度显示(可按用户要求配置其它真空表);
配有各类进口、国产SF6电器设备连接接头 (选配);
根据用户设置的时间或真空度,自动抽真空(选配);
多种保护功能,有效保证真空泵安全运行;
维护方便,装置都采用了性能优良的部件,长时间使用也无需维修。
装置基本配置:
编号 | 名称 | 型号 | 数量 |
1 | 直连泵 | 额定速率85L/S,极限真空度<10pa |
|
2 | 球阀、电磁阀 | 316 . GU型真空球阀,DDC真空电磁阀 | 4 |
3 | 连接槽件 | DN30型,用于连接SF6气体回充装置 | 1 |
4 | 管道 | 3米、5米 | 各1 |
5 | 真空表 | 数显 | 1 |
6 | 软管 | 长度5m,憎水材料组成 | 2 |
7 | 连接插件 | 可选配各种类型的电器设备接口 |
|
使用说明:
☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
1. 为方便您更好的了解下载文件,正文以图片的形式提供其部分内容预览,如果需要完整版,请点击下载链接。
2.推荐使用第三方专业下载工具下载,使用PDF阅读器阅读,如需WORD格式文件也可以联系我们。
3.如果这个文件总是不能下载请联系我们或者留言,我们会第一时间为您处理。
4.如果遇到什么技术问题,您可以拨打我们24小时服务热线:027-87409251 13871255353
5.本站提供的说明书如用于商业用途,请告诉我们,谢谢合作!
操作过程:
一、SF6电器设备抽真空

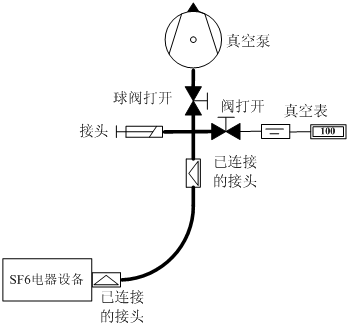

![1.jpg 1.jpg](/static/upload/image/20200919/1600516538605756.jpg)
SF6电器设备抽真空连接示意图
第一步:通过软管将装置和SF6电器设备连接在一起。
第二步:按下控制面板上的绿色抽真空按钮,启动抽真空功能(前级泵将先启动,待真空度达到一定预设值罗兹泵启动)。
第三步:缓慢打开真空泵球阀和管道连接球阀。
第四步:抽空SF6电器设备,直至达到稳定的真空度。
第五步:等达到设定真空度后,设备进入自动状态。(出厂设定为:低于30Pa时进入计时状态,当计时结束后停机,回升到200Pa时自动启动。)
二、对SF6电器设备回充气体

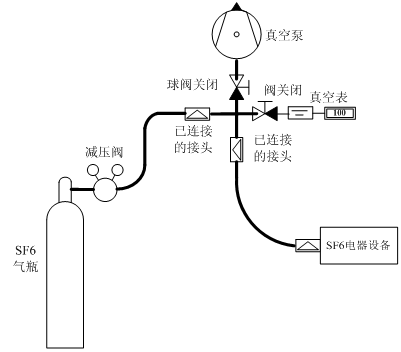

![2.jpg 2.jpg](/static/upload/image/20200919/1600516538521157.jpg)
对SF6电器设备回充气体连接示意图
第一步:在确保装置连接管道真空后,关闭真空泵球阀和真空真空计阀
第二步:将SF6气瓶连接到SF6回充设备上。
第三步:打开SF6气瓶,调节减压阀到所需的充压,打开装置连接管道阀门,回充气体。
第四步:当达到所需的充气压力时,再次关闭SF6气瓶,关闭所有阀门,完成回充操作。
