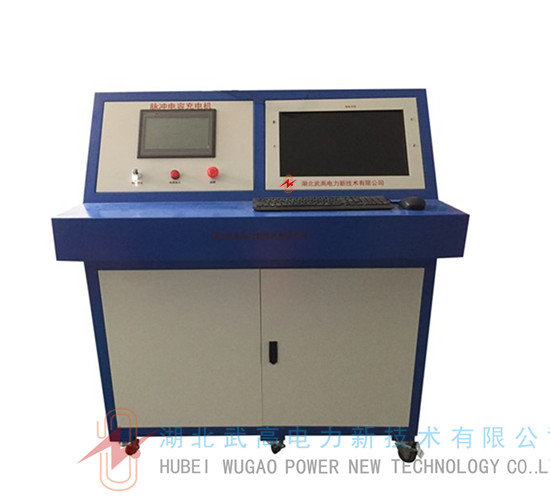

YD-JZ-50kVA脉冲电容充电机

产品的特点:

仪器特点

采用 PLC 微电脑程序控制、大屏幕真彩触摸屏显示及操作。

产品用途

该高压充电机应能够按照标准GB/T 17702-2013要求对规定容量及以下的脉冲电容器进行充电试验。

规格型号

YD-JZ-50kVA。

技术指标

充电电压:DC:0~6500V;充电电流:0-5000mA。


客户服务热线

027-87409251

客户服务热线

13871255353

一.设备概述

该高压充电机应能够按照标准GB/T 17702-2013要求对规定容量及以下的脉冲电容器进行充电试验。试验结束,设备自动切断电容器测试电源,并给出放电信号与配套放电电阻对充电电容进行放电。



二、系统概述

1、规格型号:YD-JZ-50kVA/DC:10000V

2、用途:

主要用于直流电容器的充电测试,电容器技术要求

可充电容容量:≤16mF

充电电压:DC:0~6500V

充电电流:0-5000mA

3、产品特点

采用 PLC 微电脑程序控制、大屏幕真彩触摸屏显示及操作,可精确控制充电电压,充电电流,充电速度,实时显示充电电压,充电电流和持续时间,目标电压,充电速度,充电时间可任意设定。

 4、环境条件

海拔高度:1000m

环境温度:最高气温为+40℃,最低气温为-5℃

最大风速:不超过 34m/s(相当于风压 700Pa)

地震烈度:8°

空气中不得有过量的尘埃、酸、盐、腐蚀及爆炸性气体。

环境相对湿度(在 25℃时)小于 90%


主要技术参数:

充电装置技术参数

输入电源:AC380V,50Hz;三相四线制

额定功率:50kVA

输出电压:DC 10000V;

输出电流:0-5000mA

电压分辨率:0.1kV

电压输出精度:≤1.0%



电流分辨率:0.1A

测量精度:1.0%

计时范围:0-99min59s

充电速度: 0-5000V/60s; 5000-6400V/4s;速度可调整

充电时间:3 分钟


YD-JZ-50kVA脉冲电源充电机说明书点击下载.pdf


使用说明:

☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
