概述 overview

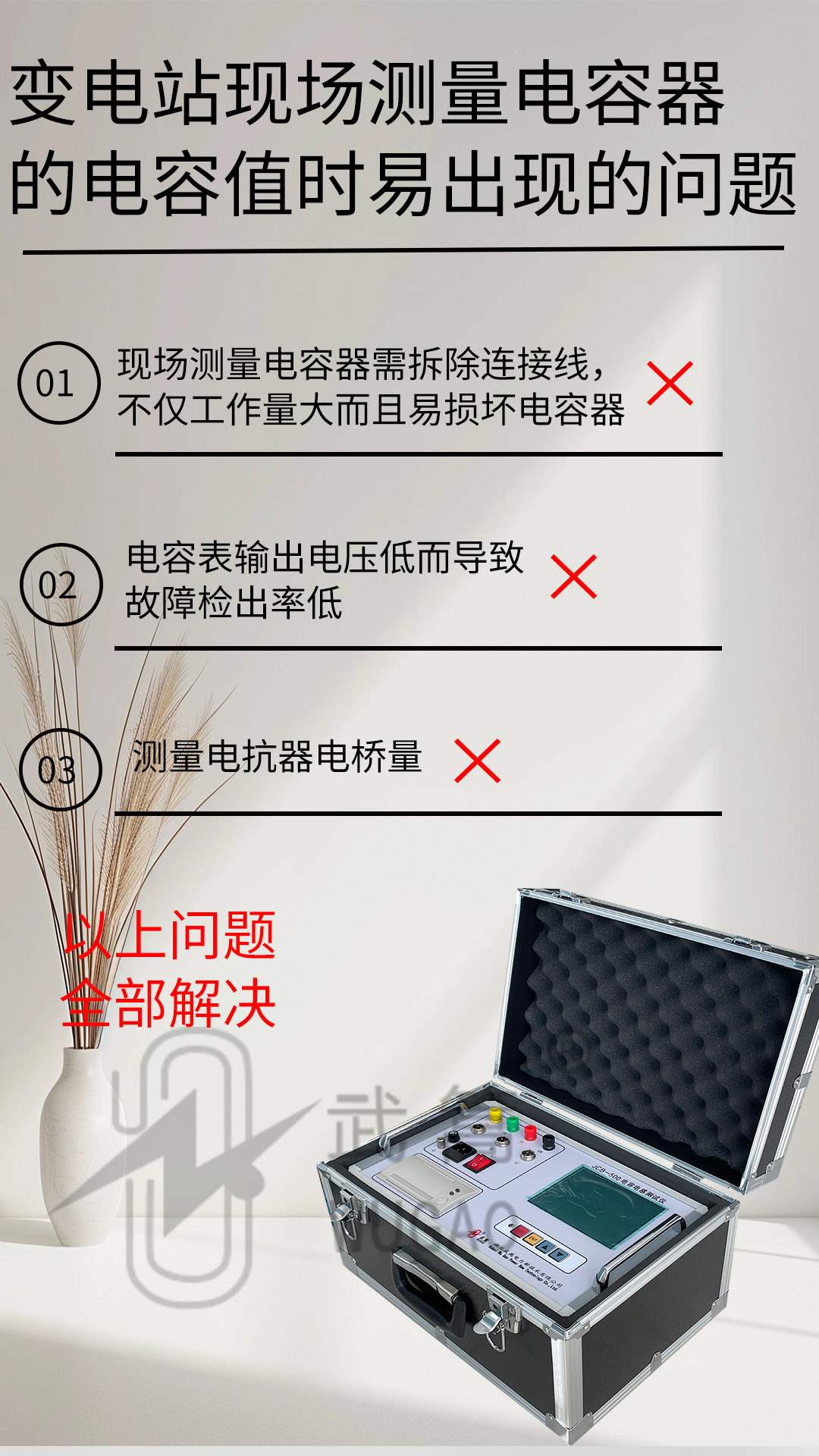

JCB-500三相电容电感测试仪又名三相电容电桥测试仪，是针对变电站现场测量电容器的电容值时存在的问题而专门研制的，它着重解决了以下问题：

(1) 现场测量电容器需拆除连接线，不仅工作量大而且易损坏电容器；

(2) 电容表输出电压低而导致故障检出率低。

该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。

(3) 测量电抗器电桥量。

技术参数 Technical Parameter

1、仪器测量范围及精度：

a.电容测量

• 可测电容范围：0. 1μF ～ 3,300μF

• 可测容量范围：5 ～ 20,000kvar

测 量  精 度：±(1.0% 读数+0.02μF)

• 分辨率：0.001μF

b.电流测量

• 电流测量范围：0～20A

• 测 量  精 度：±(3.0%读数+0.05A)

• 分辨率：0.01A

 c．电桥测量

• 电桥测量范围：

小电桥方式0.1mH～5mH;

大电桥方式5 mH～50H

• 感抗测量范围：50mΩ~20KΩ

• 测 量  精 度：±(3.0% 读数+0.05mH)

• 分辨率：0.01 mH

 d. 电阻测量范围：

• 电阻测量范围：小电阻方式50mΩ～1Ω

• 大电阻方式1Ω～20KΩ

• 测 量  精 度：±(3.0% 读数+0.05Ω)

• 分辨率：0.01 Ω

2、工作电源：

• 额定电压：工频220V±10%

• 额定频率：50Hz

• 额定输出：2V/20V/500VA

3、仪器的正常工作条件：

• 环境温度：-10℃ ～ +50℃

• 相对湿度：≤90%

4、显示打印方式 ：

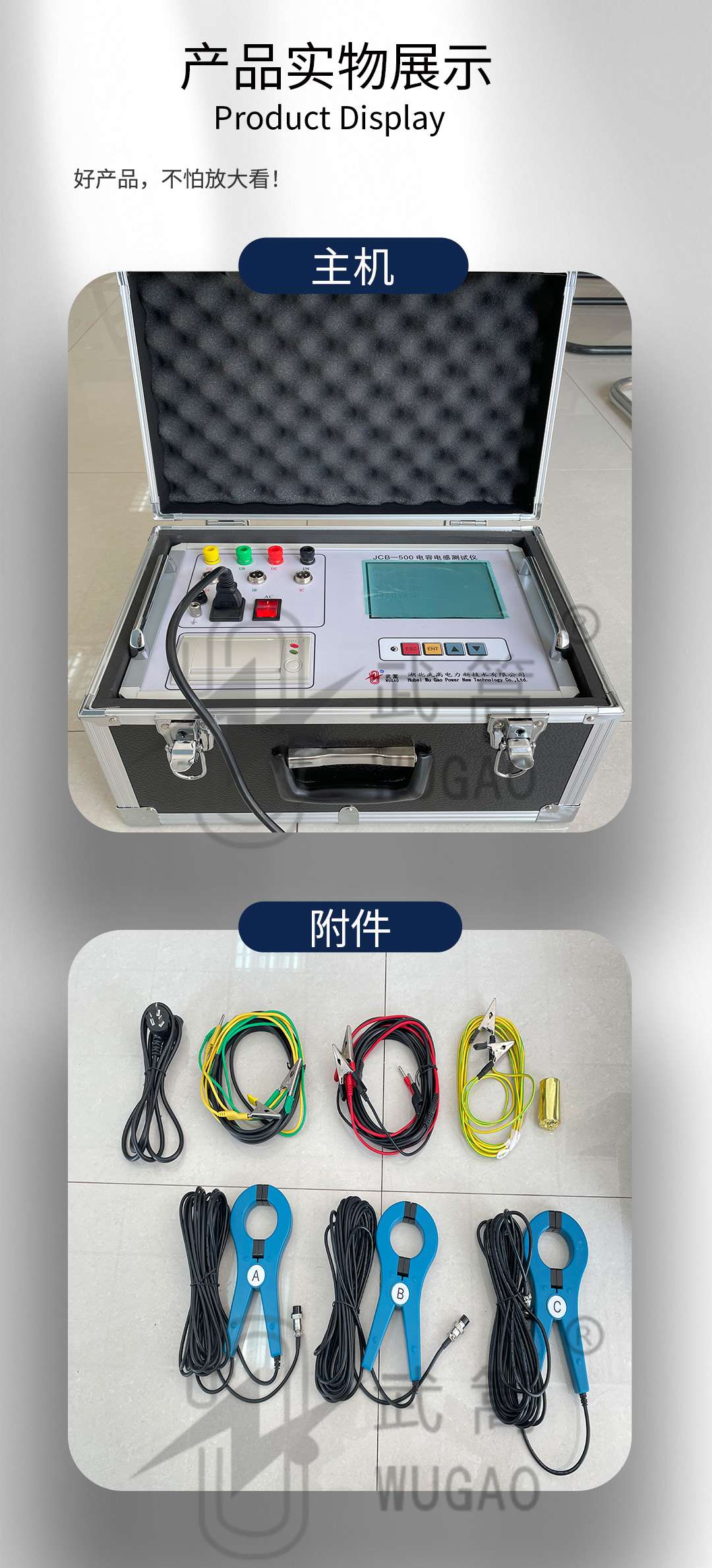

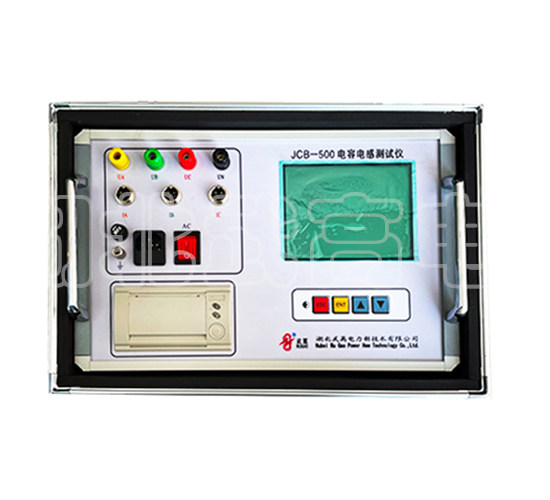

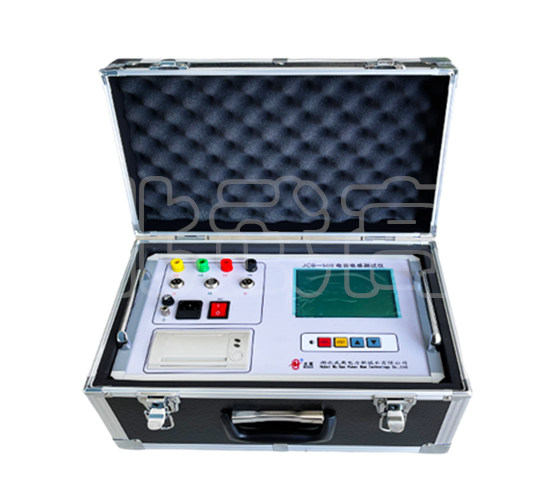

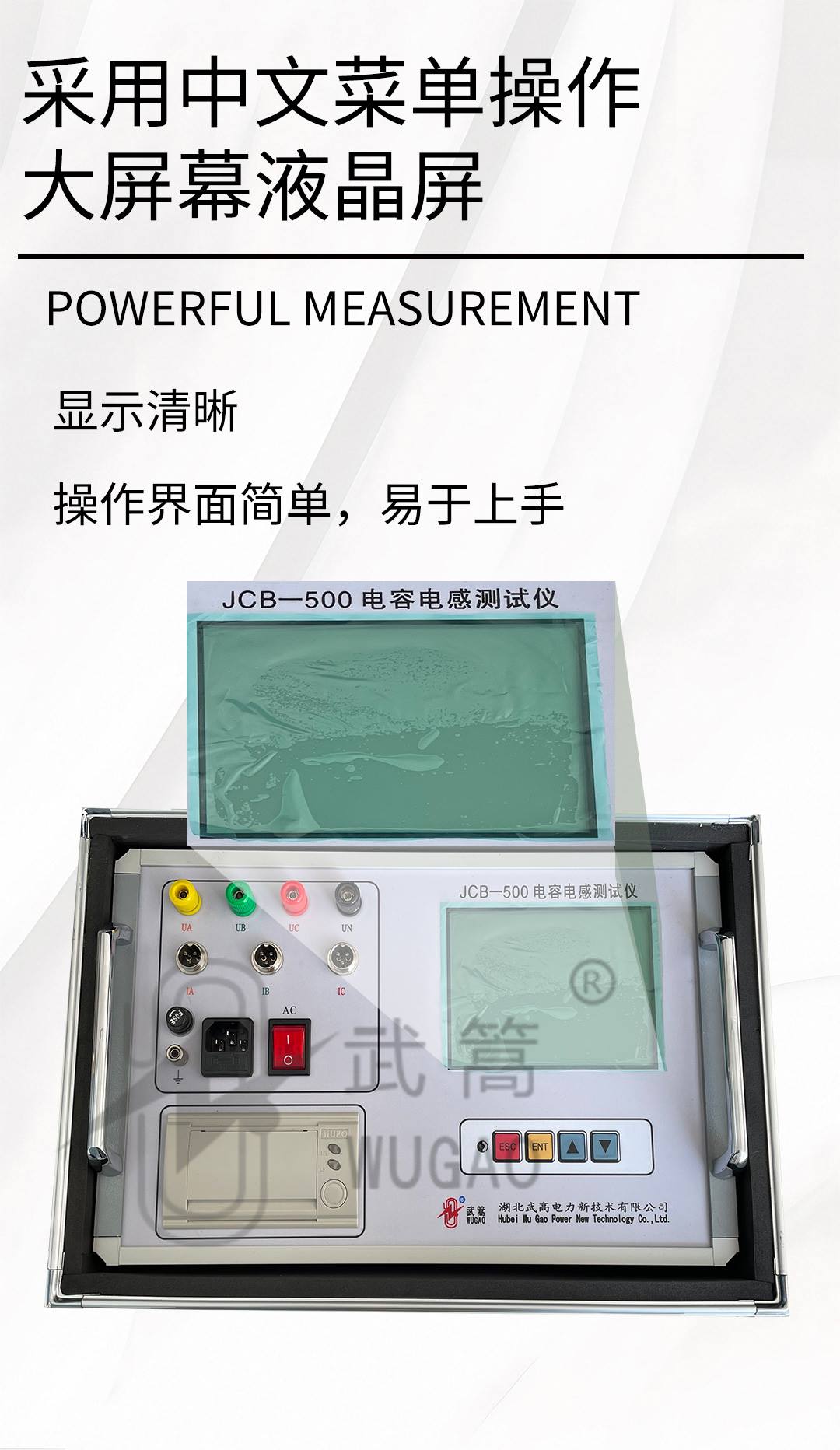

• 液晶显示屏全汉字显示

• 面板式高速打印机

5、外 形 / 重 量 ：370×260×220 mm / 15 kg

特别使用说明：

   一、本仪器必须在试品停电、完全放电条件下才能测试！！！

   二、本仪器输出交流电压20V/2V，功率500W，主要用于现场补偿

    电容器和电抗器的测量,在试验室使用标准电容/电感检定时，请确认标准电容/电感的负载能力、额定电流。否则将损坏标准电容/电感或者检定结果不准(电感较小时要特别注意,有些计量院的电感标准的额定电流都较小,只有零点几安培, 造成误差较大)。仪器检定时应良好接地。

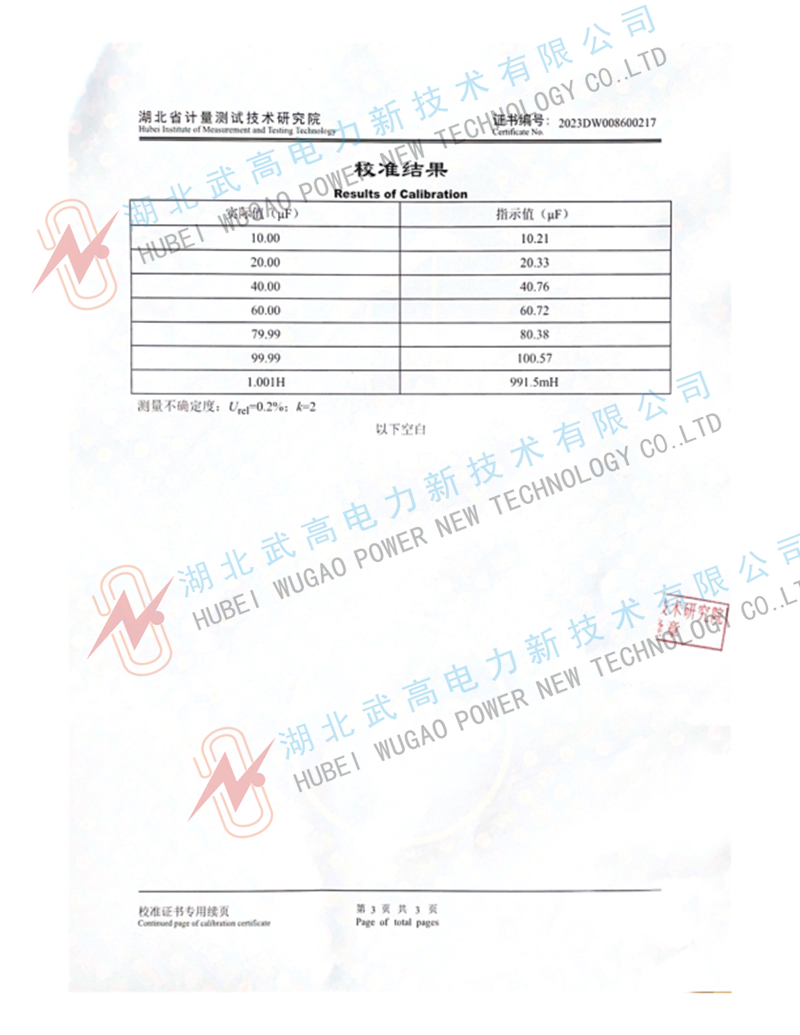

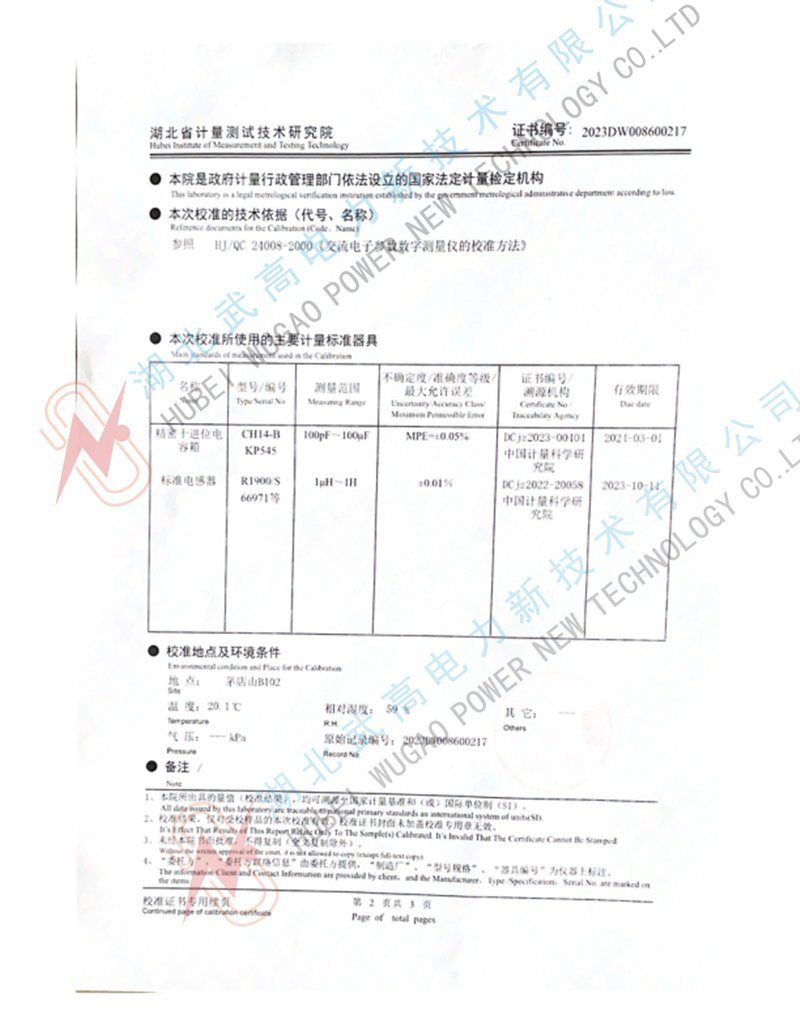

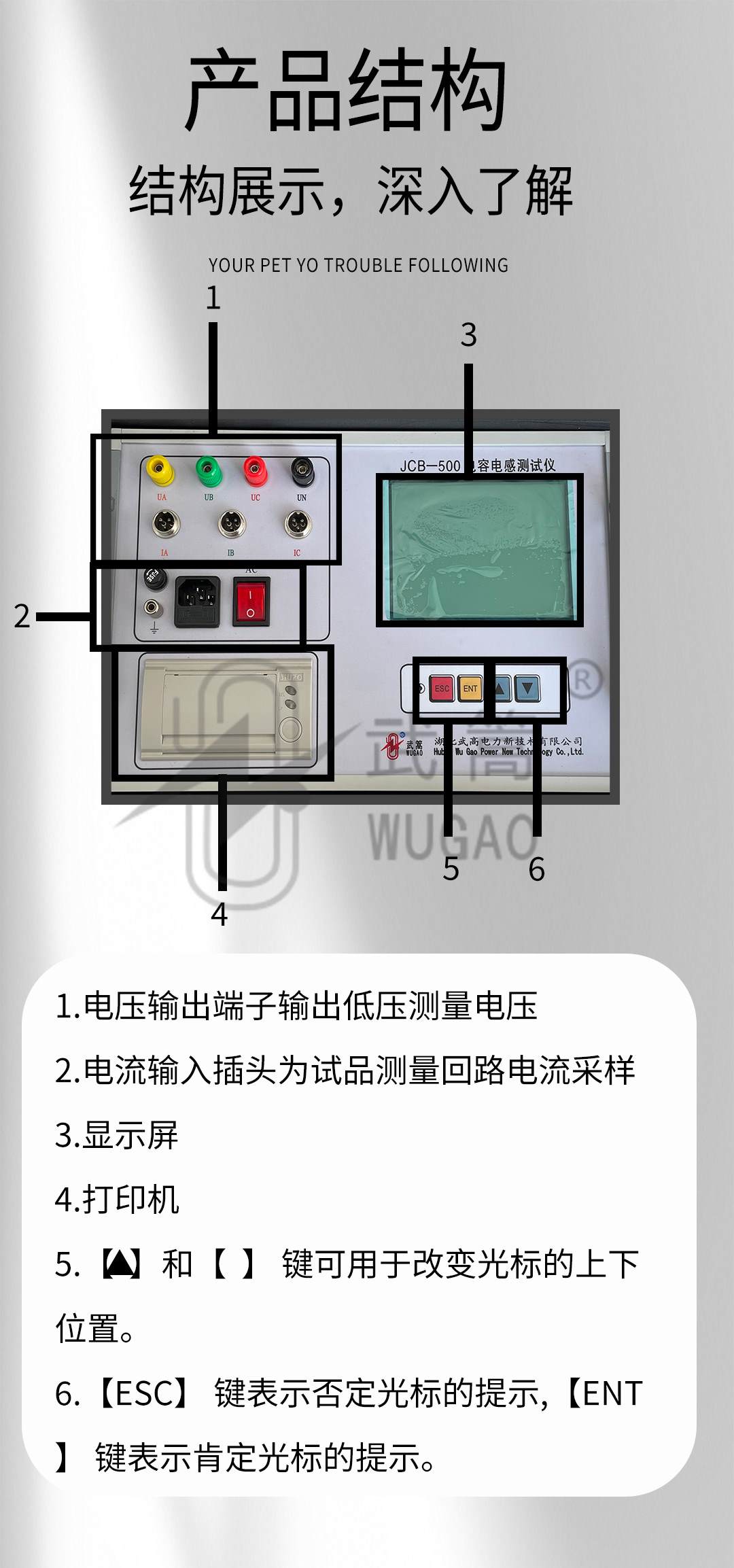

   三、电压输出红色线按钳形表箭头方向穿过到试品。

   四、测量小于5mH电感/1Ω电阻时，务必使用小电感/小电阻方式。

   五、单相测量时只需连接红色和黑色线，此时红色线插入黄色插座UA），黑色线插入黑色插座（UN），只需要接A相的电流钳, 三相测量时, 需要连接黄色、绿色、红色、黑色线, 黄色线插入UA，绿色线插入UB，红色线插入UC，黑色线插入UN。此时需要接A、B、C三个电流钳，电流钳要插入相应编号的航空插座里。

   六、请将钳形表放在测试仪远端，尽量远离测试仪。

1. 为方便您更好的了解下载文件，正文以图片的形式提供其部分内容预览，如果需要完整版，请点击下载链接。

2.推荐使用第三方专业下载工具下载，使用PDF阅读器阅读，如需WORD格式文件也可以联系我们。

3.如果这个文件总是不能下载请联系我们或者留言，我们会第一时间为您处理。

4.如果遇到什么技术问题，您可以拨打我们24小时服务热线：027-87409251  13871255353

5.本站提供的说明书如用于商业用途，请告诉我们，谢谢合作！

三相电容电桥测试仪（配国产传感器）说明书点击下载.pdf
