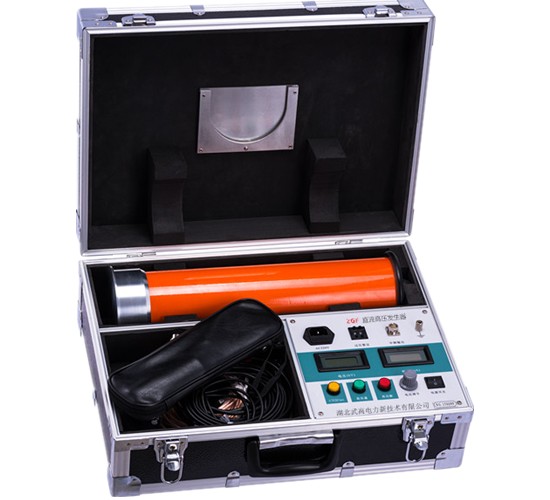

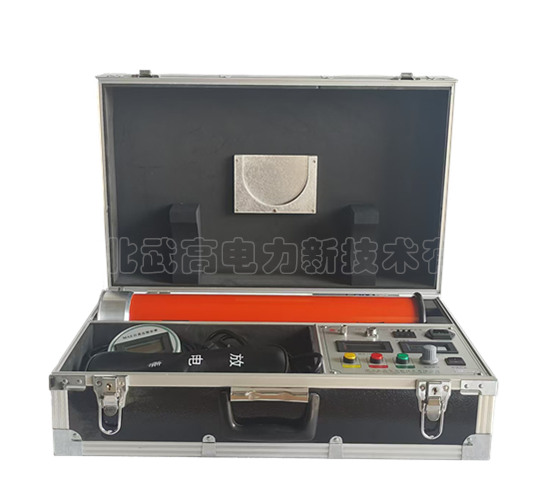

产品概述：

产品别称：直高发、高压发生器、中频直流高压发生器。

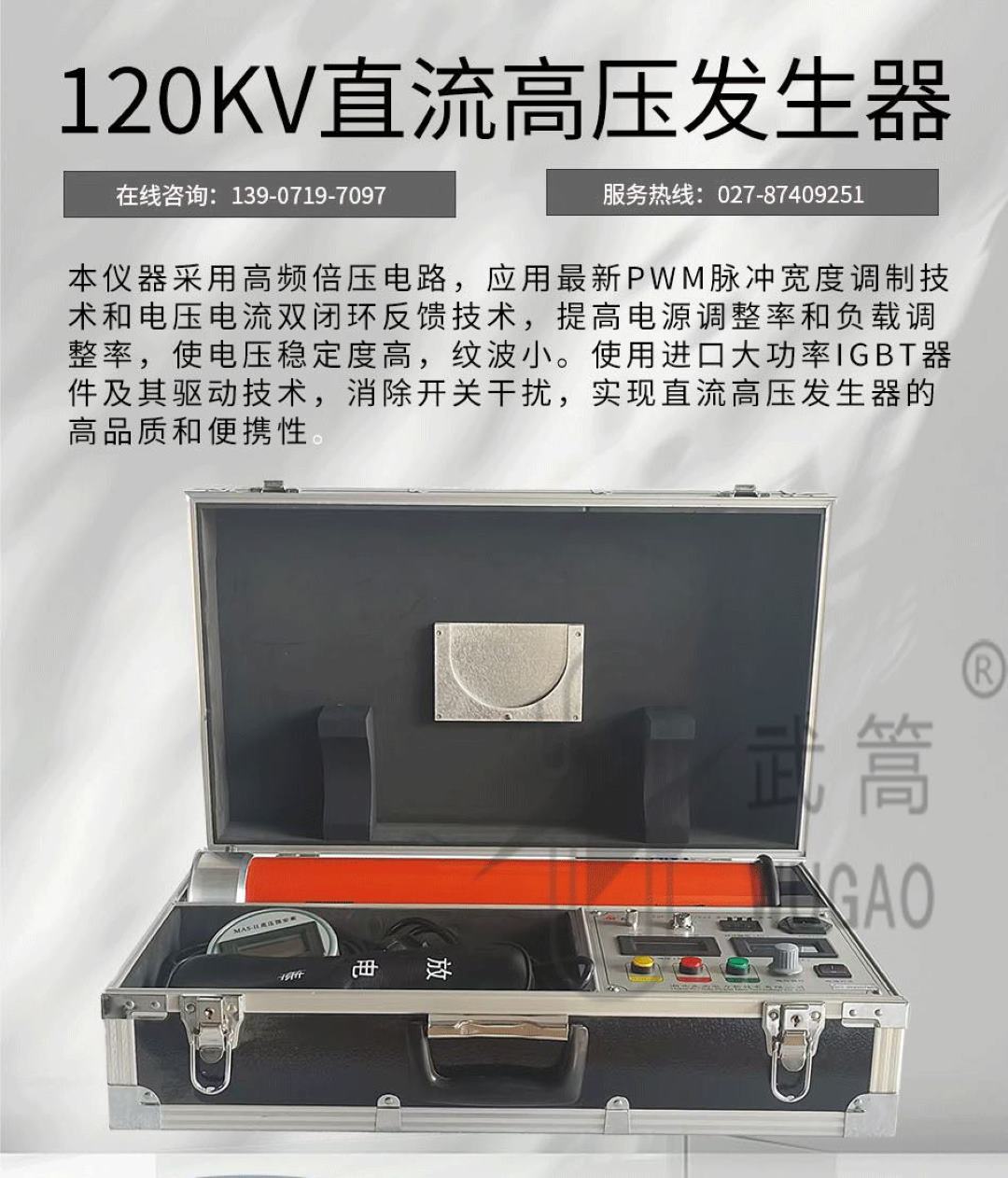

采用先进技术、工艺制造。脉冲串逻辑阵列调制，采用大功率IGBT器件，相位模糊控制，从而使输出稳定度更 高，纹波更小，频率高达100KHZ。

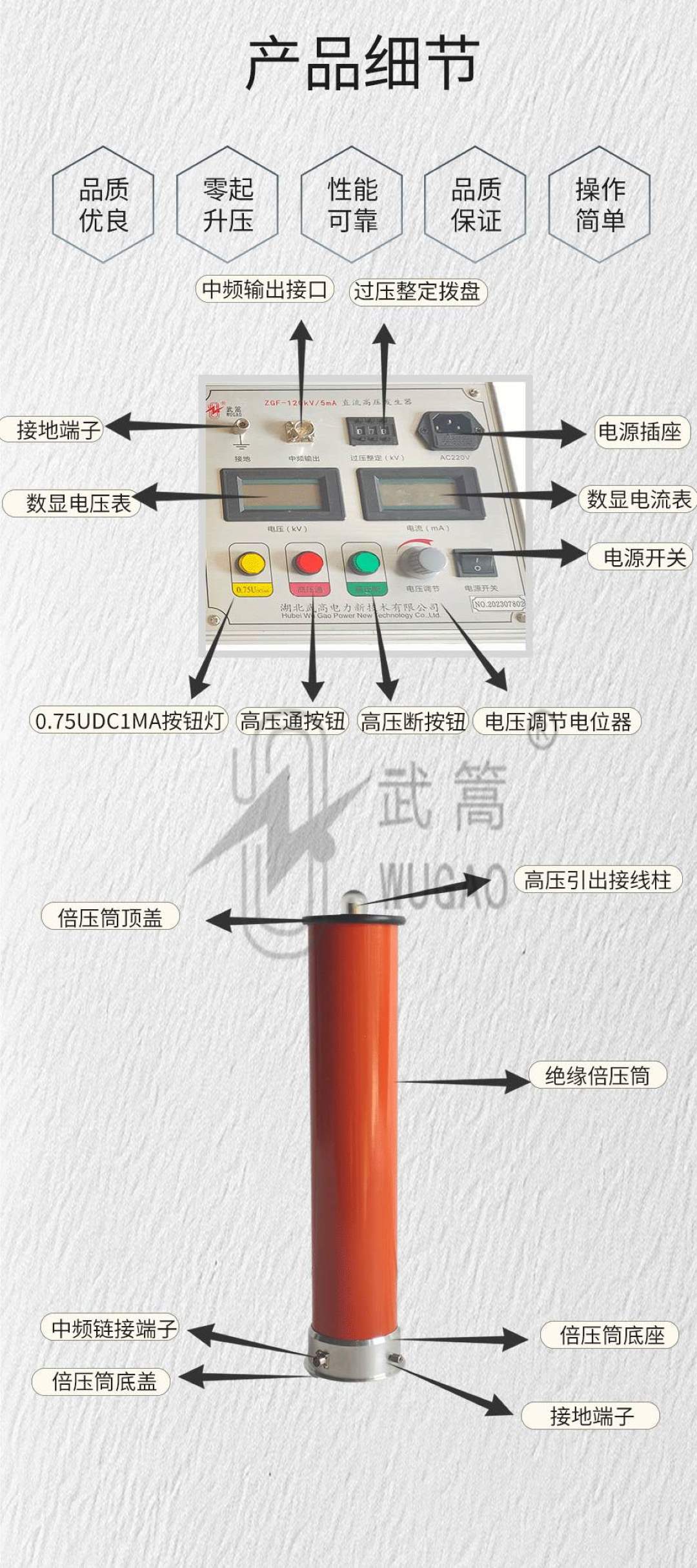

具有75%的功能，做氧化锌避雷器测量带来极大的方便。本仪器控制箱上有75%的电压开关功能，当电流升到 1000uA时、就打开75%的按钮、这时电压表、电流表所显示的值就是75%的数据。

技术参数表如下：

ZGF便携式直流高压发生器点击下载.pdf

安全警告

●  使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。

●  使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点，当更换试品和接线时应先将两个电源断开点明显断开。

●  试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。试验回路接地线应按本说明书所示一点接地。

●  对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离空气间隙开始游离放电有嘶嘶声。当无声音时可用放电棒放电，最后直接接上地线放电。

●  如做容性负载试验时，一定要接上限流电阻。

●  直流高压在200kV及以上时，尽管试验人员穿绝缘鞋且处在安全距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小一般不会对人造成伤害。

●  试验完毕必须将接地线挂至高压输出端方可拆除高压引线。
