概述 overview

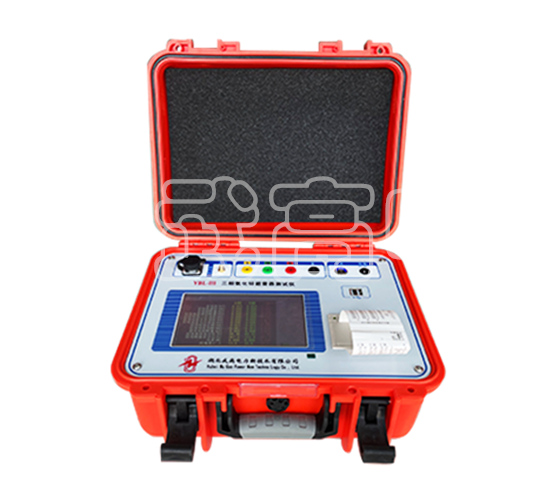

YBL-III三相氧化锌避雷器测试仪用于氧化锌[MOA] 泄漏电流的测量分析。主要是用于测量阻性电流，3～7次谐波电流，从而分析氧化锌老化和受潮的程度。是检测氧化锌避雷器运行中的各项交流电气参数的专用仪器，也可用于实验室做出厂和验收试验。现场带电测试符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》的要术。

仪器特点 Instrument characteristics

1. 多种电压基准信号取样方式：

有线同步：从PT端计量绕组取信号，数字信号有线传输。

无线同步：从PT端计量绕组B相取信号，数字信号无线传输，省去电缆长距离连接。

感应板同步：不需要从PT端子取信号，从氧化锌避雷器B相底座安装感应板取电压信号。

无电压同步：不需要从PT端子取信号，采用软件计算的方式找到电压基准。

2. 电压信号和电流信号（输入阻抗低于1Ω）完全隔离保证数据的可靠性和安全性。

3．本仪器可以三相同测，自动计算不需补偿。

4. 交、直流两用型，内带高能锂离子电池，特别适合无电源场合。

5. 配套上位机软件可以生存word报告，方便数据的管理和查询；

6. 生存word报告可以直观告诉你氧化锌避雷器的好坏。

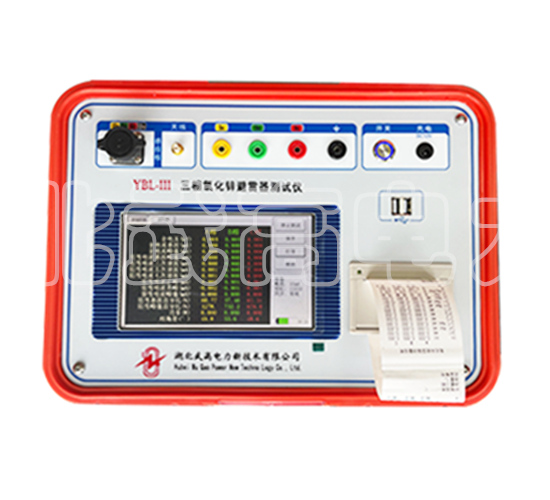

7. 仪器由小型的计算机控制，外配800×480彩色液晶触摸屏,高速打印机，支持外挂鼠标，操作方便；

8. 仪器内部可以自动保存1000组数据，也可以外接U盘保存。

主要技术指标  Specification

参考电压输入范围（峰值）： 20V-200V     (读数2% + 5个字)

全泄漏电流测量范围(峰值)：100uA-10mA   (读数2% + 5个字)

阻性电流测量范围(峰值)：100uA-10mA   (读数5% + 5个字)（二次法不含相间干扰）

容性电流测量范围(峰值)：100uA-10mA   (读数5% + 5个字)

电流谐波测量准确度：±（读数×10%+10uA）

电流通道输入电阻： ≤2Ω

电场强度输入范围：  30kV/m~300kV/m，总谐波含量<30%

电场强度测量准确度：±（读数×10%）

角度测量范围：0·-360·

功耗： 4W

充电电源： DC12V

锂电池容量：10000mAh

无线传输距离：400M

使用说明Instructions for use

☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；

☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；

☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；

☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
