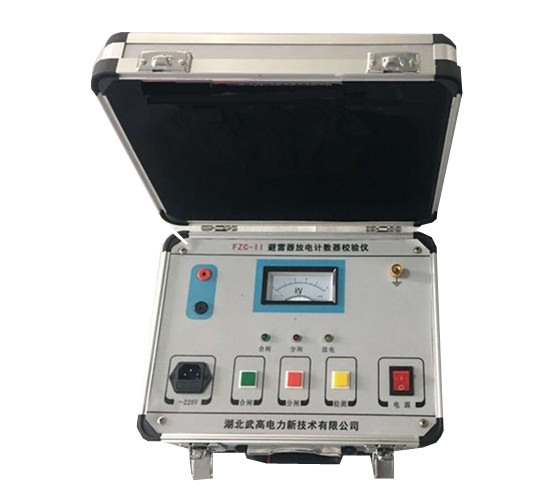

避雷器放电计数器测试仪是我公司技术人员根据电力用户的需要而精心设计研制的。FZC-II避雷器放电计数器测试仪外形美观，携带使用方便，他替代了传统的笨重测试设备和繁琐的测试方法，深为广大专业人员的欢迎。主要用于JS-8、JS-9及其他JS型号的放电动作计数器的动作情况检测。

性能特点：

◆ 根据计数器安装高度，自如的拉出伸缩放电杆

◆ 专配的接地线

◆ 重复测试方便，等待时间短

◆ 输出分高、中、低三档，可通过头部的拨动开关进行调节，以适应测试不同类型或厂牌的计数器

技术参数:

◆ 输出冲击电流波形：8/20uS

◆输出电压：800~1000V ◆输出瞬间电流：≥100A

◆输入电压：AC220V±5% 50Hz

◆几何尺寸：Φ36*375，头部为Φ50*100，重量为780克

电源：DC6V，用一号电池四节可供2000次的放电测试。若电源不足会延长充电时间，拧开后盖即可更换电池。

电源开关设在器身与头部之间，任意方向旋转90度，听到“嚓嚓”声即表示接通电源，反之为关闭电源。使用前先在尾部插入接地线，接通电源后绿灯亮，待红灯亮即可通过头部伸缩导电杆对雷击计数器进行测试。无须关闭电源可反复测试。

☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
