产品中心

产品分类

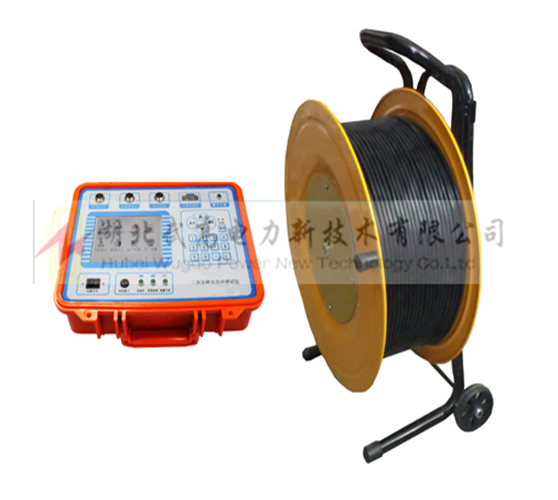

EY-2 PT二次压降测试仪

产品的特点:

产品用途

仪器可完成二次压降无线测试结果、PT二次负荷测试结果、CT二次负荷测试结果。

高可靠性

可以实现三相三线,三相四线、单相全自动测量。

测量范围

比差:0.001%~19.99% 角差:0.01’ ~599’。

分 辨 率

比差:0.001% 角差:0.01’。


客户服务热线

027-87409251

客户服务热线

13871255353

产品概述:

仪器可完成二次压降无线测试结果、PT二次负荷测试结果、CT二次负荷测试结果。


我公司二次压降测试仪具有下列功能

⑴.可以实现三相三线,三相四线、单相全自动测量;

⑵.使用工程塑料机箱,结识耐用,有效保障测试人员及系统安全;

⑶.仪器具有量程自动切换功能,保证测试精度;

⑷.采用电子式原理线路结合DSP技术是使测试稳定性好,抗干扰能力强;

⑸.测量完毕,自动计算和负荷相关的各项参数,便于客户分析和试验。

⑹.采用大屏幕汉字液晶显示,所有操作均由汉字菜单提示; 数据具备掉电存贮及浏览功能,能与计算机联机传送数据。

⑺.采用大容量7.2V11Ah锂电池供电,对测试回路不产生任何影响,避免系统出现保护的情况。同时在现场无供电电源的情况下使用。

⑻.自动切换量程:测量过程中可以根据测试对象数值的不同切换到不同的位置,使测量精度和显示位数得到保证。

⑼.作时间可以长达24小时(最长),可在充电状态下测量。

⑽.附有轻巧充电器,方便测量,在电池电量不足的情况下可以外接充电器测量。

⑾.仪器体积小,重量轻。

⑿.极宽阔的二次工作电流/电压范围。在50mA的工作电流下,能分辨1mΩ的电阻和电抗,能测试二次额定电流为5A的S级电流互感器的在线实际负荷;在5V的工作电压下,能分辨0.001mS的电导和电纳。

⒀.能存储480组测量数据,断电后能保持十年。

⒁.中文界面大屏幕显示,带有RS-232通讯接口。


产品参数:

1、二次压降测试仪器主要技术指标

测量范围:比差:0.001%~19.99%

角差:0.01′~599′

分辨率:比差:0.001%

角差:0.01′


2、仪器基本误差

DX=±(1%×X+1%×Y±2个字)

DY=±(1%×X+1%×Y±2个字)

2个字——仪器的量化误差


3、电压表头准确度:0.5%


4、工作范围  电压:(50~120)V


5、仪器指示动作值


误差:比差小于20%或角差大于600电压;电压<2.0V




使用说明:

☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;

1. 为方便您更好的了解下载文件,正文以图片的形式提供其部分内容预览,如果需要完整版,请点击下载链接。

2.推荐使用第三方专业下载工具下载,使用PDF阅读器阅读,如需WORD格式文件也可以联系我们。

3.如果这个文件总是不能下载请联系我们或者留言,我们会第一时间为您处理。

4.如果遇到什么技术问题,您可以拨打我们24小时服务热线:027-87409251  13871255353

5.本站提供的说明书如用于商业用途,请告诉我们,谢谢合作!

EY-2 PT二次压降测试仪说明书下载.pdf
