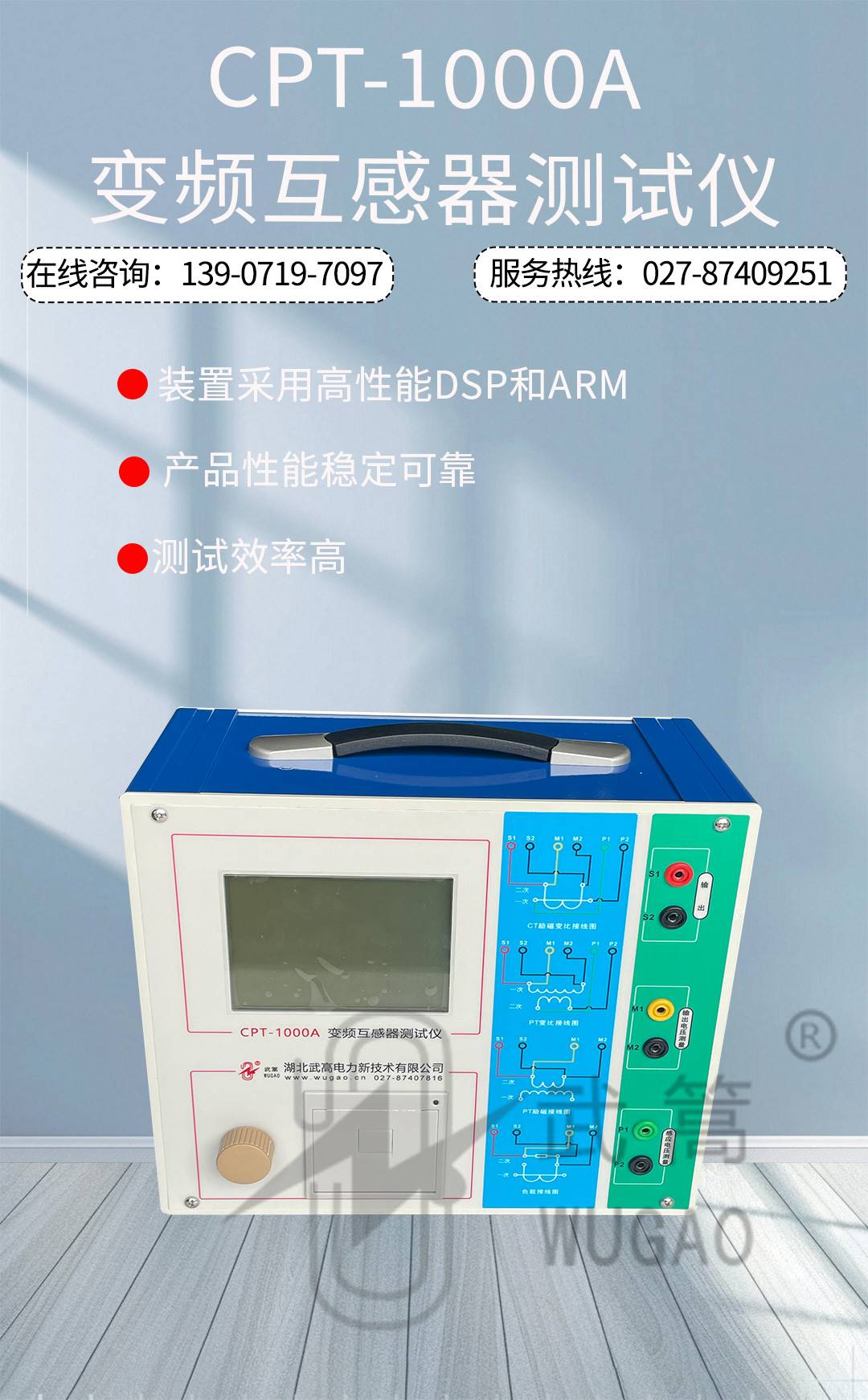

一、功能特点:
1、功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。
2、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线,使用极为简单的测试接线和操作实现电流互感器的检定,极大的降低了工作强度和提高了工作效率,方便现场开展互感器现场检定工作。
3、可精确测量变比差与角差,比差最大允许误差±0.05%,角差最大允许误差±2min,能够进行0.2S级电流互感器的测量,变比测量范围为1~40000。
4、基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线,输出最大仅160V的交流电压和5Arms(15A峰值)的交流电流,却能应对拐点高达60KV的CT测试。
5、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
6、测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。
7、测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。

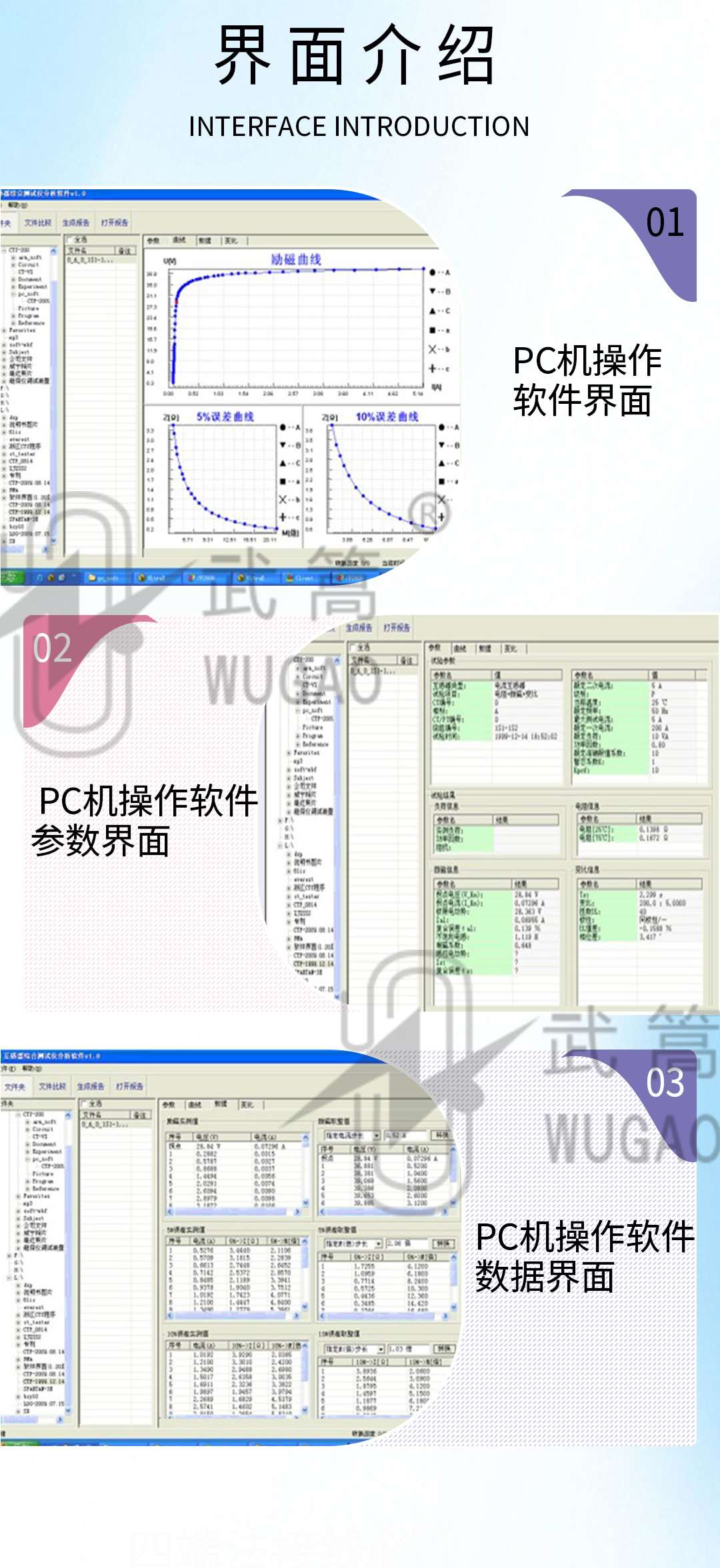

8、全中文动态图形界面,无需参考说明书即可完成接线、设置参数:动态显示参数设置,根据当前所选的试验项目自动显示其相关参数;动态显示帮助接线图,根据当前所选试验项目,显示对应的接线图。
9、5.7寸图形透反式LCD,阳光下清晰可视。
10、采用旋转光电鼠标操作,操作简单,快捷方便,极易掌握。
11、面板自带打印机,可自动打印生成的试验报告。
12、测试结果可用U盘导出,程序可用U盘升级,方便快捷。
13、装置可存储1000组测试数据,掉电不丢失
二、试验项目:
1、CT测试:
变比
极性
比差、角差
猜变比
匝比、匝比误差
二次直阻
负载阻抗
励磁特性
5%、10%误差曲线
剩磁系数Kr
二次时间常数Ts
不饱和电感Lu
饱和电感Ls
仪表保安系数FS
准确限值系数
复合误差
二次极限感应电动势Eal
暂态面积系数Ktd
额定对称短路电流倍数Kssc
峰损误差εˆ
2、PT测试:
变比
极性
励磁特性

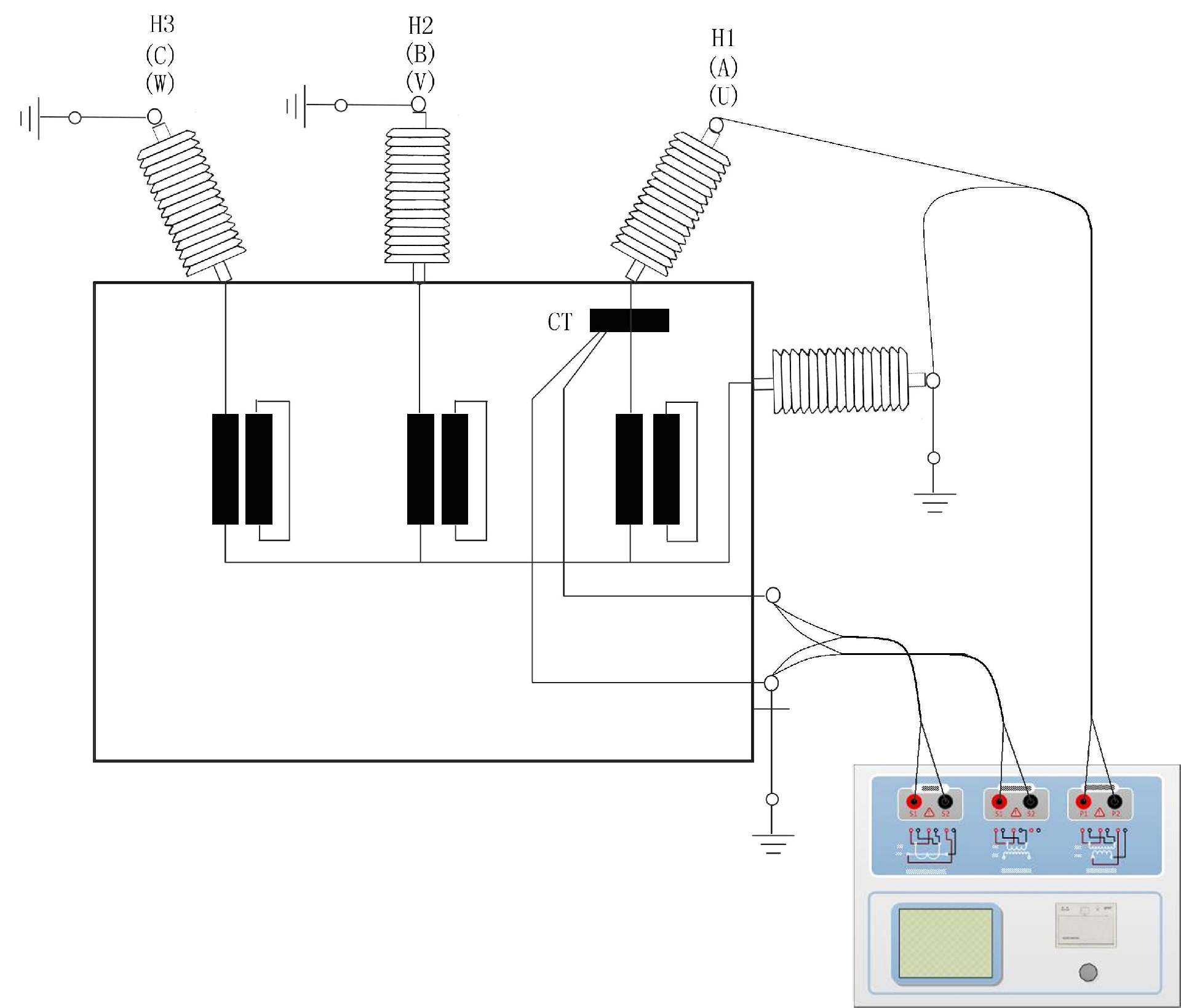

![1.png 1.png](/static/upload/image/20200919/1600518469654478.png) 测试仪对变压器上套管CT进行测试时的接线方式 | ![2.png 2.png](/static/upload/image/20200919/1600518470969938.png)

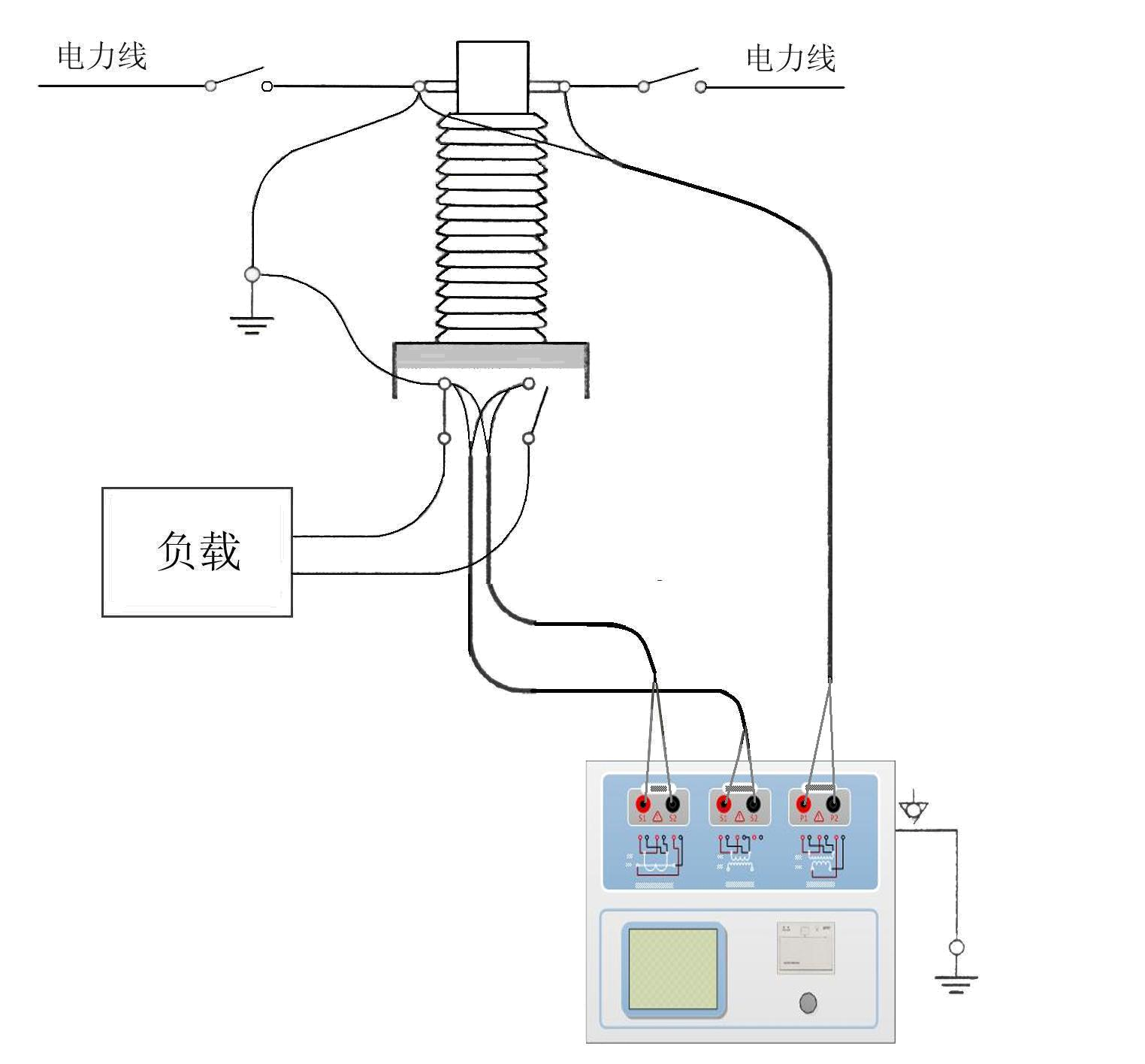

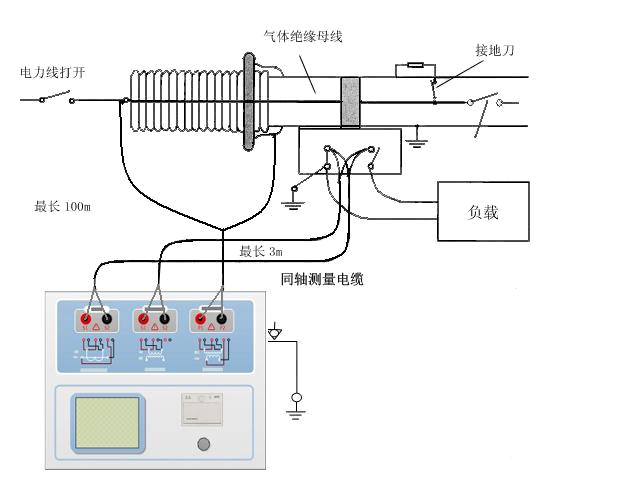

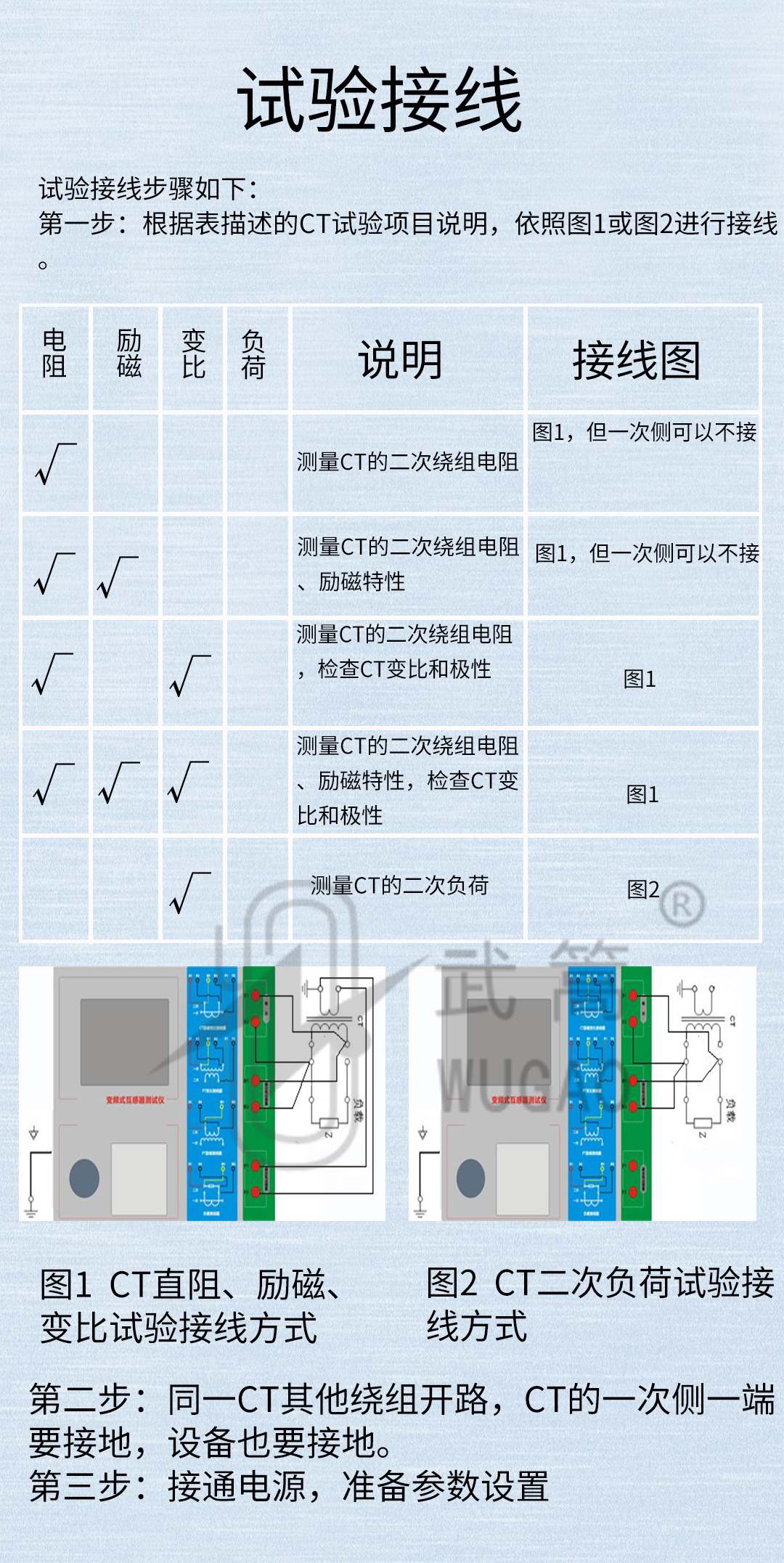

测试仪对GIS(SF6)开关上的CT测试时的接线方式 | ![2.png 2.png](/static/upload/image/20200919/1600518471896879.png) 用CTP测量互感器的电阻、变比、励磁时,用4端法接线
|

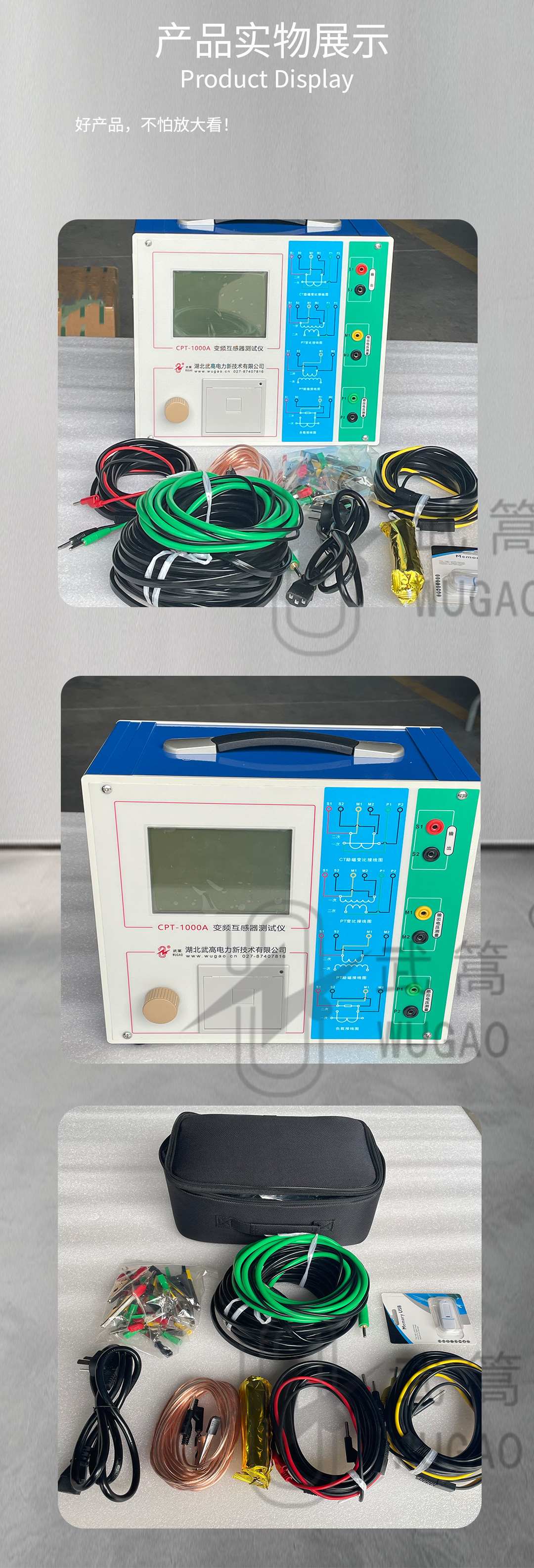

☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
