概述:

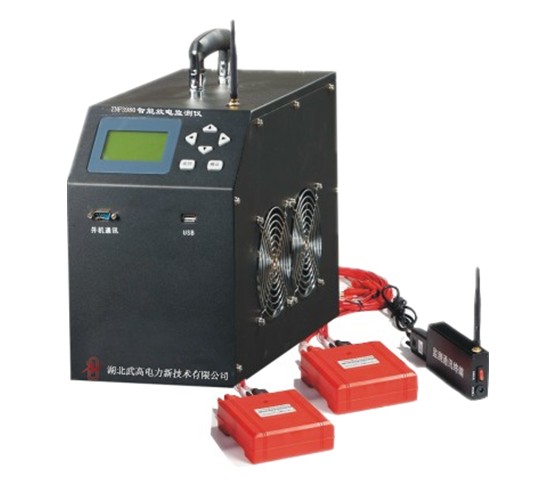

ZNF3980蓄电池放电监测仪是专门针对蓄电池组进行核对性放电实验、容量测试、电池组日常维护、工程验收以及其它直流电源带载能力的测试而设计。
特点:
1、采用PTC陶瓷电阻,安全性好,发生故障时会自动保护
2、无线功能,可使用户在办公室监测到机房的放电状态
3、多机并联放电,以满足客户对大电流放电的需求
4、U盘存储功能,方便与计算机管理软件通讯,以形成强大的数据分析功能,自动生成WORD数据报告
5、具有交,直流两种供电模式(AC220V或者DC48V),以方便用户适应不同场合。
6、具有落后电池排序功能
7、重量轻,易于携带
该系统所实现的功能:
1、 核对性放电实验
1)可连续设定放电电流。按设定的放电电流恒流放电,监测放电过程中电池组及单节电池电压,测量单节电池及电池组的容量(核对性容量试验)。
2)多种放电停止条件设定
A.电池组总电压 B.单体电池电压
C.放电时间 D.放电容量
3)多种单体电池适应:2V,4V,6V,12V(其它电压可定制)
2、快速测试。短时(10-20分钟)放电,快速测试单体电池内阻及放电能力,快速判别电池性能。
3、 停电时/实际负载放电时,在线自动监测单体电池电压,电池组电压及放电电流,记录电池的放电容量,保证对电池状态的判断。
4、 放电后充电电压监测。 在放电完成后充电机对电池组充电时,本设备可以对充电过程中单节及整组电池电、压进行监测,可监测其充电电流大小(选配电流钳)并设定报警。
5、PC机无线监测功能。在100M内实现PC机对放电监测系统的无线数据监测,告警功能。
6、数据管理:完善的计算机管理分析监控软件,具有强大的数据分析处理功能,采用先进的数学模型,对电池的多项测量结果进行综合计算分析,准确判别电池性能,并可查询电池的实时运行状态及历史数据,报考各项参数、曲线,并生成报表。
注: 另有ZNF3980T触摸屏式可供选择。
可提供特色定制服务:按照用户的需求定制24V,48V,110V,220V,380V等不同电
压,电流等级的放电设备。并且本公司可定制以上电压中任意两种电压的兼容机。
如24V/220V兼容等,电流从0-300A可选。
使用说明:
☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
1. 为方便您更好的了解下载文件,正文以图片的形式提供其部分内容预览,如果需要完整版,请点击下载链接。
2.推荐使用第三方专业下载工具下载,使用PDF阅读器阅读,如需WORD格式文件也可以联系我们。
3.如果这个文件总是不能下载请联系我们或者留言,我们会第一时间为您处理。
4.如果遇到什么技术问题,您可以拨打我们24小时服务热线:027-87409251 13871255353
5.本站提供的说明书如用于商业用途,请告诉我们,谢谢合作!

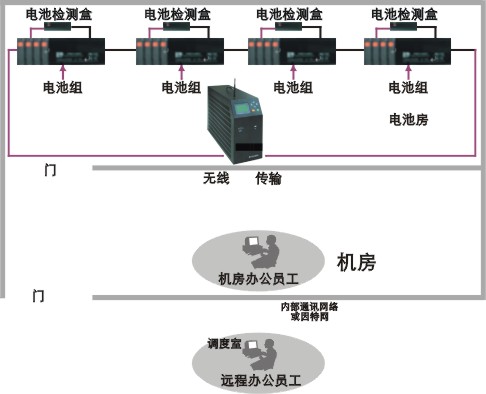

无线功能,可使用户在办公室监测到机房的放电状态布局图如下:
