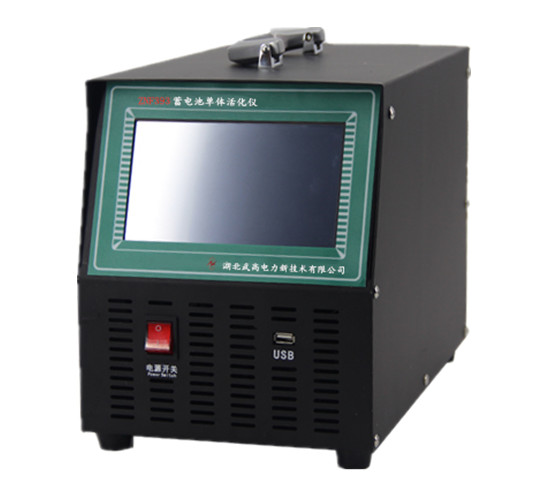

特点:
1、 测量输出电压和输出电流以及模块的工作状态,并通过LCD中文显示,直观方便。
2、 报警:在模块出现故障时模块会发出声光报警,同时LCD上显示故障信息,用户能方
便的对模块故障定位,便于及时排除故障。
功能:
1、 输出过压保护:输出电压过高对用电设备会造成灾难性事故,为杜绝此类情况发生,本系列高频模块内设有过压保护电路,出现过压后模块自动锁死,相应模块故障指示灯亮,故障模块自动退出工作而不影响整个系统正常运行;过压保护点一般设为313V±2V(220V),过压报警点软件可设定。
2、 输出限流保护:模块输出电流最大限制为额定输出电流的1.05倍(可设定),恒流降压工作方式。
3、 短路保护:输出短路时模块在瞬间把输出电压拉低到几乎为零,限制短路电流在限流点之下,此时模块输出功率很小,以达到保护模块的目的。模块可长期工作在短路状态,不会损坏,排除故障后模块可自动恢复工作。
4、 模块并联保护:每个模块内部均有二极管并联保护电路,绝对保证故障模块自动退出系统,而不影响其它正常模块工作。模块并机可直接在输出端并联。
5、 风扇启动:设有两档风扇启动功能,当输出电流大于25%或30%额定值时,或当模块内部温度高于60℃时,模块会启动强力风扇。
6、 过温保护:如环境温度过高、风扇停转等情况下,模块检测散热器温度超过85℃时自动关机保护,温度降低到76℃时模块自动启动。

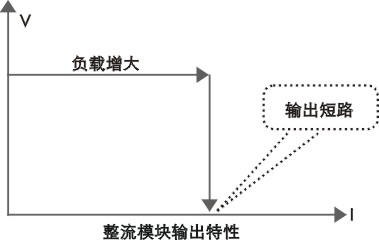

整流模块输出特性图:
![3970-3.jpg 3970-3.jpg](/static/upload/image/20200919/1600520423119805.jpg)
使用说明:
☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
1. 为方便您更好的了解下载文件,正文以图片的形式提供其部分内容预览,如果需要完整版,请点击下载链接。
2.推荐使用第三方专业下载工具下载,使用PDF阅读器阅读,如需WORD格式文件也可以联系我们。
3.如果这个文件总是不能下载请联系我们或者留言,我们会第一时间为您处理。
4.如果遇到什么技术问题,您可以拨打我们24小时服务热线:027-87409251 13871255353
5.本站提供的说明书如用于商业用途,请告诉我们,谢谢合作!

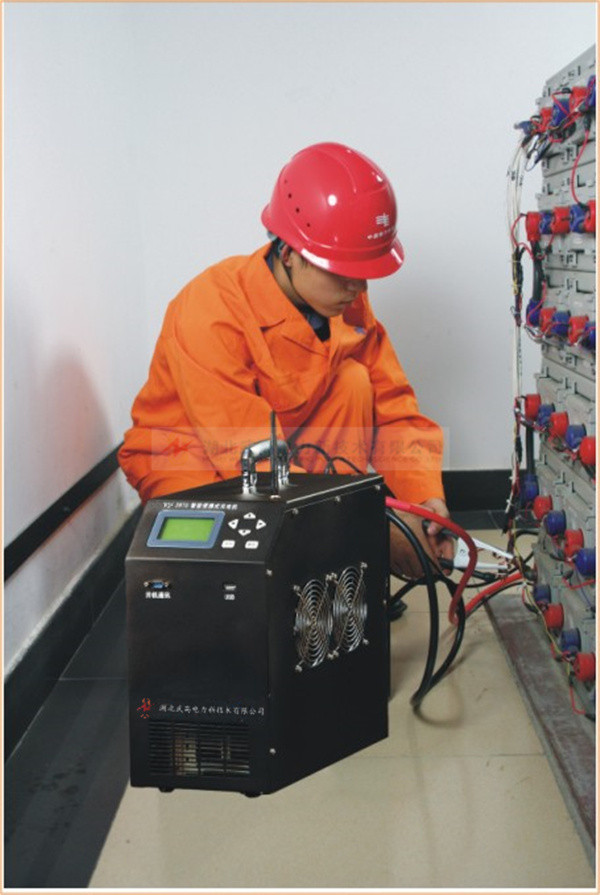

现场测试图如下:
![241426040mtb_副本.jpg 241426040mtb_副本.jpg](/static/upload/image/20200919/1600520450944222.jpg)
