产品中心

产品分类

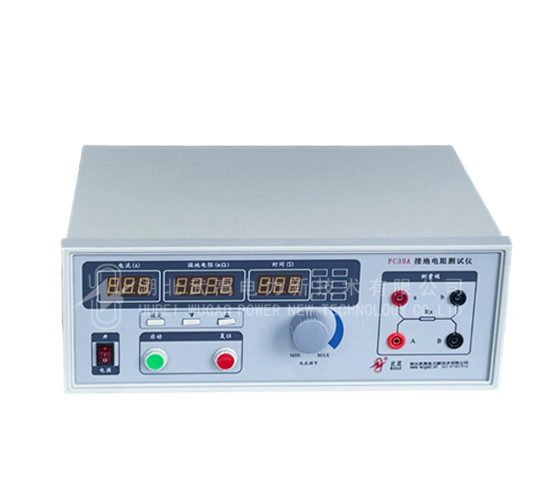

PC39A接地电阻测试仪

产品的特点:

具有测量准确,操作方便等优点。

产品用途

可测量各种电机、电器、仪器仪表、家用电器等设备的保护接地端和可触及的金属壳体之间的电阻值。。

高稳定

具有过流和欠流指示及保护功能。

技术参数

测量值自动量程转换,25A或10A恒流。


客户服务热线

027-87409251

客户服务热线

13871255353

1 .概  述:

本产品适用于测量各种电机、电器、仪器仪表、家用电器等设备的保护接地端和可触及的金属壳体之间的电阻值。它具有测量准确,操作方便等优点。符合GB4706.1《家用和类似用途电器的安全通用要求》等国家标准中相关条款的试验要求所需的测试设备。PC39A还符合国家标准GB9706.1《医用电气设备安全通用要求》。

本仪器贯彻Q/YXYZ 3 PC39系列数字接地电阻测试仪企业标准。


2. 规格和技术特性:

2.1 使用条件

温 度 0℃~40℃

相对湿度 小于等于80%

供电电源 交流220V 允差±10%,50Hz

周围无强烈电磁场干扰源,无大量灰尘和腐蚀性气体,通风良好。


2.2 产品的特色

a 自动补偿测试线电阻和夹具接触电阻。

b 测量值自动量程转换。

c 具有过流和欠流指示及保护功能。(PC39A)

25A或10A恒流。 (PC39)

d 记忆测试条件。

e 被测值超过报警值时,仪器具有声光报警功能。

f 可以单次或连续测试,适合生产线作业。

g 前面板键入式软件校正。

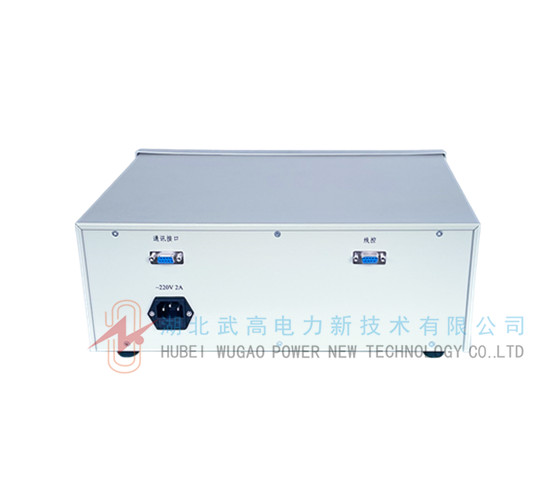

h 可选配计算机通讯接口。

i 可选配控制接口。


技术参数:

项目

型号

PC39

PC39A



测量

范围

MΩ

测量

电流

A

25.0-30.0

------

20.0-150.0

10.0-25.0

20.0-150.0(25A)

20.0-199.9

4.0-10.0

20-500(10A)

20.0-500

基本误差

±(3%r+3d)

测试

电流

A

横流:10、25

4.0-30.0

基本误差

±5%r

±(3%r+3d)

测试电压(交流)V

≤12

≤6

报警

电阻

MΩ

分辨力

0.1

1.0-199.9

1

200-500

测试时间S

0-99±5%

注:0时为连续测试状态,即测试时间为无穷大

外形尺寸1*b*h,mm

380*300*200

380*320*145

重量kg

12

9

注1:r-读数   d-个字

注2:表中基本误差测试条件为温度23℃±5℃,相对湿度小于等于80%



使用说明:

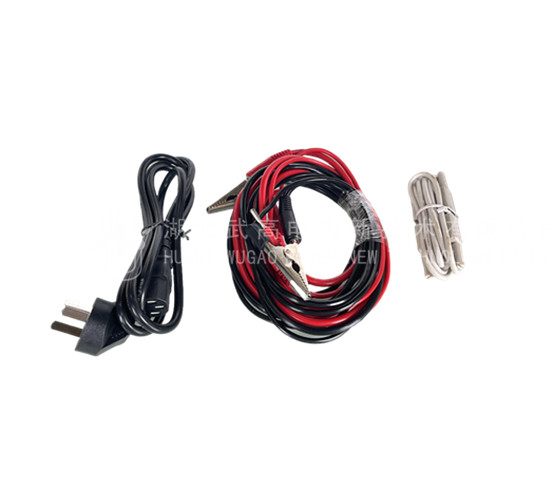

☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;

1. 为方便您更好的了解下载文件,正文以图片的形式提供其部分内容预览,如果需要完整版,请点击下载链接。

2.推荐使用第三方专业下载工具下载,使用PDF阅读器阅读,如需WORD格式文件也可以联系我们。

3.如果这个文件总是不能下载请联系我们或者留言,我们会第一时间为您处理。

4.如果遇到什么技术问题,您可以拨打我们24小时服务热线:027-87409251  13871255353

5.本站提供的说明书如用于商业用途,请告诉我们,谢谢合作!

PC39A接地电阻测试仪使用说明书下载.pdf
