一、 仪器概述

仪器根据《JJG984-2004接地导通检定规程电阻测试仪》、

《DL/T475-2006接地装置特性参数测量导则》

《DL/T845.2-2004电阻测量装置通用技术条件第二部分：工频接地电阻测试仪》生产制造

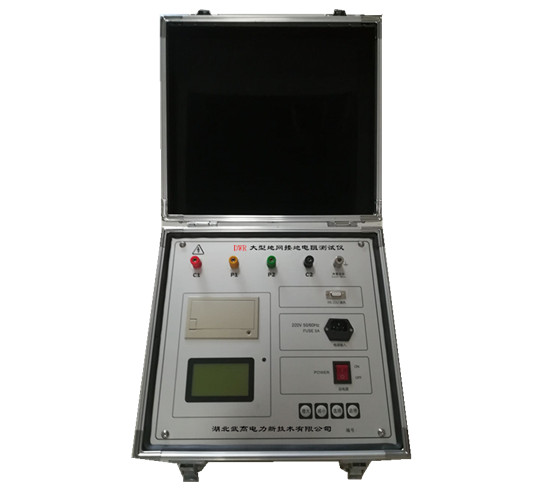

大型接地电阻测试仪，是可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

本仪器适用于测试各类接地装置的工频接地阻抗、接地电阻、辅助机等工频特性参数以及土壤电阻率。本仪器采用变频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。

二、 功能强大：

1、 测量接地装置接地阻抗或电阻

2、 测量接地装置之间的导通阻抗或电阻

3、 测量土壤电阻率

三、 技术突破

1、大型液晶显示更清晰，操作非常方便，

2、存储采用键盘汉字输入，方便查询

3、用外电源模式可以扩展到大电流测量

四、 性能特点

1、采用自动双边拼先进变频技术，用45Hz 和55Hz 两种频率进行测量，同时还有多组变频供选择使用。

2、抗干扰能力强。采用自动变频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。

3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。

技术指标：

1、阻抗测量范围：0Ω～200Ω

2、分辨率：0.001Ω

3、测量误差：±（读数×2％+0.005Ω）

4、抗工频50Hz 电压干扰能力：10V

5、测试电流波形：正弦波

6、测试电流频率：自动45Hz/55Hz 双频，多组变频供选择使用

7、最大输出电流：5A

8、最大输出电压：400V

9、测量线要求： 电流线铜芯截面积≥2.0mm2

电压线铜芯截面积≥1.5mm2

10、供电电源：AC220V±10％，50Hz

11、外形尺寸：440×350×210

12、仪器重量：10kg

☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
