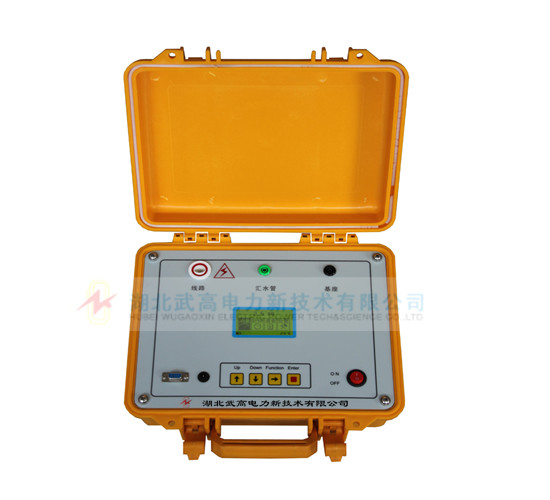

SNF-D水内冷发电机绝缘特性测试仪

产品的特点:

采用32位微控制器控制,全中文操作界面,操作方便。

产品用途

专用于水内冷发电机的测量试验,同时也可用于试验室或现场做绝缘测试试验。

高稳定

数字和模拟指针双显;测量范围:0.1M~100GΩ。

产品技术指标

输出电流大于25mA。输出电压最大5000V。


客户服务热线

027-87409251

客户服务热线

13871255353

水内冷发电机绝缘电阻测试仪专用于水内冷发电机的测量试验,同时也可用于试验室或现场做绝缘测试试验。输出电流大于25mA。输出电压最大5000V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行,结果由大屏幕液晶显示,并将结果进行存储。


主要特点:

1.采用32位微控制器控制,全中文操作界面,操作方便。

2.输出电流大,(2500V下输出大于25mA),短路电流≧25mA。

3.高压发生模块采用全封闭技术,内部有保护电阻,安全可靠。

4.抗干扰能力强,能满足超高压变电站现场操作。

5.测试完毕自动放电,并实时监控放电过程。

6.适于测量水内冷发电机的绝缘电阻、吸收比(R60S/R15S)和极化指数(R10min/R1min)。

7.测试高压为2500V/5000V。

8.自动对水极化电势进行补偿调节。机座与汇水管间的电阻小至10kΩ也可保证测量准确度。

9.输出功率大,线路对汇水管间的负载电阻可低至100kΩ(2500V)/150kΩ(5000V)绝缘电阻测量可低至1MΩ(2500V)/2MΩ(5000V)。

10.绝缘电阻值用模拟进度条指示,能直观无延时的观察容性试品的测试过程。对数刻度,示值跳动小,读数方便。

11. 数字显示采用3 1/2 LCD数字表。

12.LCD计时器显示测试时间,并以0~32分钟周而复始循环显示其分、秒。每隔15秒蜂鸣响一次。

13. 可自动测量和记忆R15S、R60S、R10min、吸收比和极化指数,供测试完成时复核、读取。

14.具备自动对水极化电势进行补偿调节功能。


操作部件功能:

1.线路 接线端

“线路”为高压输出端,称为线路端,由高压电缆引至被测线端,例如接至电机绕组。

2.汇水管 接线端

接到发电机的汇水管上。

3.机座 接线端

接在发电机的机座上。




主要技术性能:


准确度:±(5%+5字)                              测量范围:0.1M~200GΩ


显示方式:数字和模拟进度条双显。        温度测量:-25℃~125℃


试验电压范围:2.5KV,5.0KV                 短路电流:≧25mA


测量时间:1分钟~10分钟(与测量方式有关)


充电电源:180~270VAC  ,50Hz/60Hz±1% (市电或发电机供电)


工作环境:温度-10~40℃,相对湿度20~80%。


☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
