WG-F架空线路故障定位仪

产品的特点:

产品用途

6-35kV 架空线路故障查找定位。

五种功能

集成故障诊断、交流定位、直流定位、交流耐压、直流耐压。

设备组成

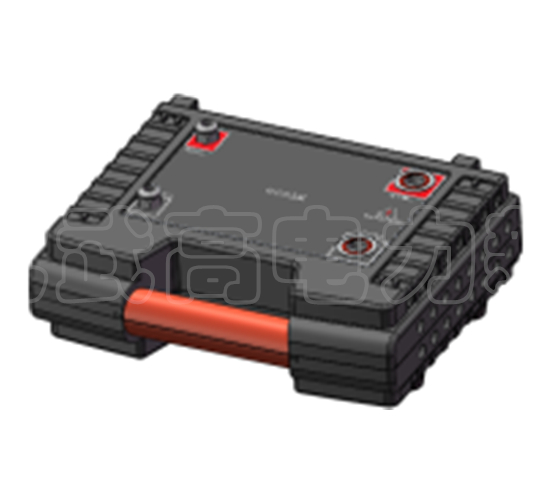

主要由发射机、接收机、交流升压器,直连传感器、悬挂传感器、弧光接地适配器及附件组成。

技术指标

电阻测量量程:600MΩ;精度:±10%; 电容测量量程:最大10uF;精度:±20%


客户服务热线

027-87409251

客户服务热线

13871255353

概述 overview

WG-F架空线路故障定位仪,适用于6-35kV架空线路故障的定位,能够解决低阻故障,高阻故障,弧光接地故障以及相间短路故障等多种故障类型。提供了一整套完整的架空线故障定位解决方案,集成故障诊断、交流定位、直流定位、直流耐压、交流耐压四种功能。创新的交流定位模式,对于低阻故障,在线路正下方检测特征信号, 无须登杆挂接传感器,具有操作简单,使用方便的特点。对于安装有智能开关(存在接地PT)线路发生的高阻故障,采用交流定位+升压器的方式,无需解除PT。发射机内置大容量锂电池,方便使用和携带。

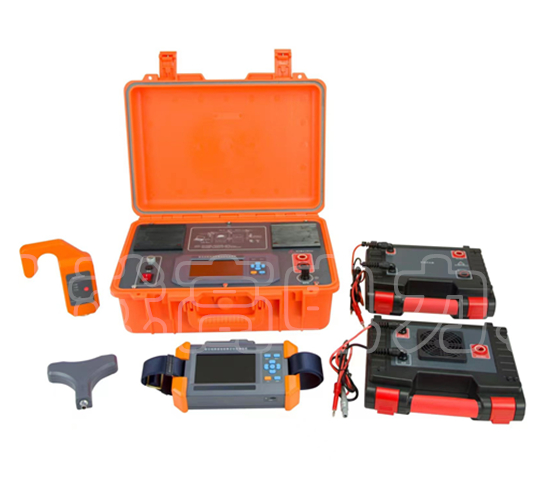

整套设备主要由发射机、接收机、交流升压器,直连传感器、悬挂传感器、弧光接地适配器及附件组成。

功能特点  Functional characteristics

  • 用途:6-35kV 架空线路故障查找定位

  • 集成故障诊断、交流定位、直流定位、交流耐压、直流耐压五种功能。

  • 故障诊断

指导合适的定位方法。

线路绝缘电阻、电容测量。

  • 交流定位-直连输出(低过渡电阻接地):

发射信号:大功率特种低频交流信号主动注入。

接收信号:沿线分段查找,无须登杆挂接传感器。

高效工作:无须登杆,极大提高测试效率,降低工作强度。

  • 交流定位-外接升压器输出(线路存在接地PT,中过渡电阻接地):

发射信号:大功率特种低频交流信号主动注入。

接收信号:沿线分段查找,需要登杆挂接传感器。

无需解除线路接地PT。

创新的阻性电流含量和电流幅值比对,解决故障范围更宽。

  • 直流定位(高/低过渡电阻接地及弧光接地):

发射信号:大功率脉动直流信号主动注入。

接收信号:沿线分段查找,需要登杆挂接传感器。

全能定位模式,尤其解决弧光接地定位难题。

  • 直流耐压和交流耐压

故障修复后的验收测试。

  • 发射机具有停止自动放电功能,确保操作安全。

  • 发射机具有过流保护、超温保护功能。

  • 发射机内置大容量锂离子电池组,携带方便。

  • 接收机采样全数字化高灵敏度信号处理,判据明确直观。

  • 具有数据记忆功能,掉电不丢失,定点更方便。



技术指标 TECHNICAL INDEX

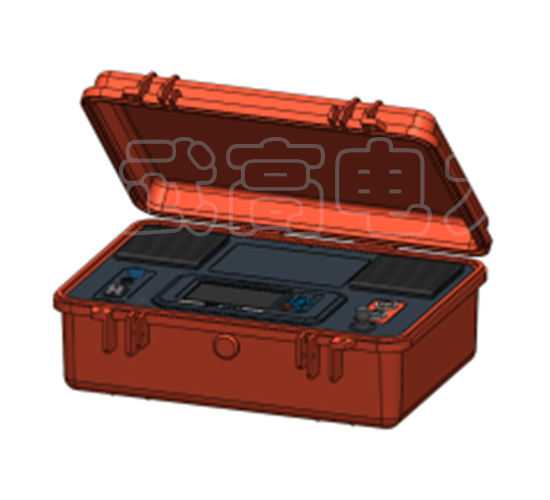

发射机:


技术指标

工作方式

故障诊断、交流定位、直流定位、交流耐压、直流耐压

故障诊断

电阻测量

量程:600MΩ;精度:±10%

电容测量

量程:最大10uF;精度:±20%

交流定位

输出频率

20Hz异频

输出方式

限功率恒流输出

输出电流

直连输出:200mA;外置升压器输出:33mA

输出电压

直连输出:峰值560V

外置升压器输出:峰值3.4kV

直流定位

输出频率

脉动1Hz

输出方式

限功率恒流输出

输出电流

70mA

输出电压

DC8kV

交流耐压

输出电流

最大33mA

输出电压

外置升压器输出:峰值5kV

最大功率

100W

直流耐压

输出电流

最大70mA

输出电压

DC8kV

最大功率

400W

保护功能

过热保护、过流保护,欠压关机,自动放电,

2小时无操作自动关机。

显示方式

800×480高亮彩色液晶显示

电源

内置480WH锂电池组

充电器电源

输入:AC220V 50~60Hz;

输出:54.6V,2A

体积

450mm×240mm×270mm

重量

13kg

接收机&悬挂传感器:


技术指标

工作方式

交流定位、直流定位

数据记忆

具有数据保存记录功能。

直流无线传感器

接收机间通信

2.4GHz,>100m。

显示方式

接收机:800×480高亮彩色液晶显示

电源

接收机:18650锂电池标称电压3.7V,6700mAH。

悬挂传感器:可充电锂电池3.7V,1500mAH。

充电器

输入AC100-240V,50/60Hz;输出5V/2A;

体积

接收机:226mm×140mm×55mm。

悬挂传感器:185mm×140 mm ×50mm

重量

接收机:0.9kg;

悬挂传感器:0.5kg;



使用说明Instructions for use

☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;

☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;

☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;

☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
