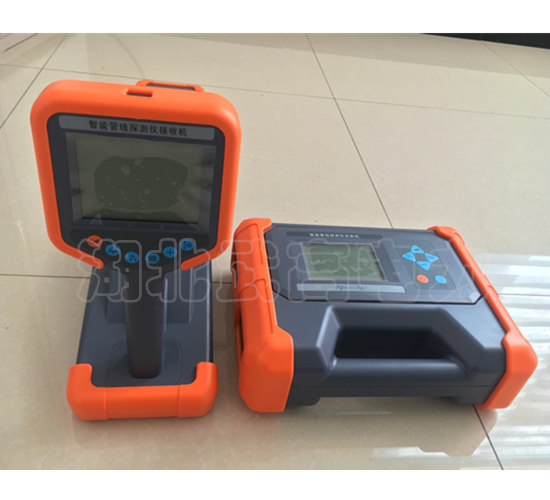

k10A地下管线探测仪是一套高性能专用地下电缆路径探测及识别仪，由信号发射机和接收机组成，可用于地下电缆及金属管线的路径探测、深度测量和管线普查，配合多种选配附件，可以进行唯一性识别，以及管道绝缘破损和部分类型电缆故障的查找。

功能特点 Functional characteristics

1.多种功能合一： 路径探测 + 电缆识别 + A字架查障。

2.彩屏罗盘显示：透视地下管线一览无余。

3.超高灵敏度，2Hz超窄带宽接收，高度抗干扰。

4.跟踪正误提示：排除邻近管线干扰。

5.增强型测深：实时精准深度测量。

6.测深辅助传感器：信号畸变提醒。

7.增强型无源探测：工频+射被动频测，可同时显示多条管线。

8.无源探测频谱分析：排除干扰频率。

9.高性能发射卡钳：向运行电缆耦合信号。

10.柔性卡钳电缆唯一性识别：方便且高度可靠，且能做电流测量。

11.跨步电压探测：对地绝缘破损查找。

12.支持订制频率。

13.大功率数字功放发射，全自动阻抗匹配，自动保护。

14.发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。

15.发射/接收全数字化处理，稳定可靠。

16.内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。

17.IP65高等级防护。

可选扩展功能模块

1.内置L1/L5高精度GNSS定位模块：定位和距离测量。

2.机内存储和蓝牙通讯模块：可存储256条测试数据，蓝牙对外传输。

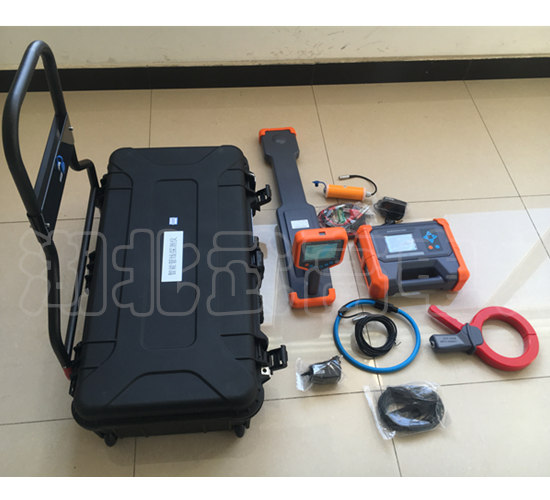

可选附件 Optional Accessories

1.测深辅助传感器：用于测深时的干扰提醒。

2.发射卡钳：用于向运行电缆耦合信号。

3.柔性卡钳：用于电缆的唯一性识别。

4.听诊器：用于狭小场合的电缆识别。

5.查障升压器和A字架：用于定位部分电缆故障和管线绝缘破损点。

外置RTK GNSS定位手持机（最高精度厘米级）。

技术指标 TECHNICAL INDEX

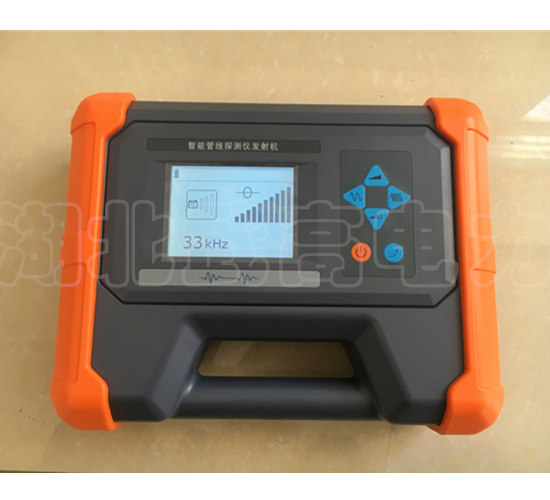

A.发射机

1.输出方式：直连、卡钳、辐射、查障升压器

2.输出频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz

3.输出功率：15W max，10档可调

4.阻抗匹配：全自动

5.过压过流保护：全自动

6.人机界面：320×240点阵黑白LCD

7.电源：内置锂离子电池组，标称7.4V，>6Ah

8.充电器输入：AC100-240V，50/60Hz

9.充电器输出：DC8.4V，2A

10.体积：280×220×90mm

11.质量：2.3kg

12.防护：IP65

13.使用条件：-25℃－60℃，<90%RH，<4500m

B.接收机

1.接收方式：内置线圈、柔性卡钳、听诊器、A字架

2.探测模式：宽峰、窄峰、谷值、历史曲线、频谱

3.主动频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz

4.被动频段：50/60Hz工频、4-24kHz射频

5.人机界面：320×240点阵彩色LCD，阳光可视

6.电源：内置锂离子电池组，标称7.4V，>3Ah

7.充电器输入：AC100-240V，50/60Hz

8.充电器输出：DC8.4V，2A

9.体积：680×120×277mm

10.质量：2.0kg

11.防护：IP65

使用条件：-25℃－60℃，<90%RH，<4500m

使用说明Instructions for use

☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；

☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；

☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；

☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
