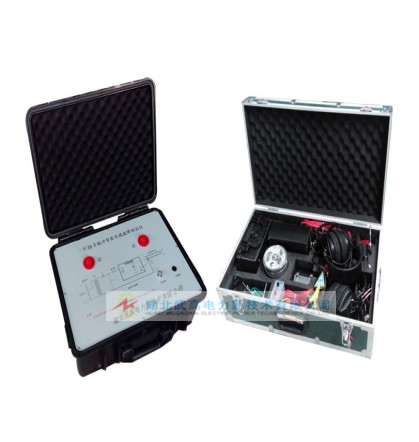

2010多脉冲智能电缆故障测试仪

产品的特点:

本仪器采用目前国际上先进的“多次脉冲法”技术。

产品用途

用于检测各种动力电缆的高阻泄漏故障、闪络性故障、低阻接地和断路故障。

高稳定

可测35KV以下等级所有电缆的高、低阻故障,适应面广。

产品特点2

同时还具有传统的冲击高压闪络法和低压脉冲法。


客户服务热线

027-87409251

客户服务热线

13871255353

多脉冲智能电缆故障测试仪用于检测各种动力电缆的高阻泄漏故障、闪络性故障、低阻接地和断路故障。

由于本仪器采用目前国际上先进的“多次脉冲法”技术,应用自主开发的测试技术和高频高压数据信号处理装置,使其具有好的电缆故障波形判断能力和最简单方便的操作系统。

多脉冲法的先进之处在于使现场测得的故障波形得到大大简化,将复杂的高压冲击闪络波形变成了非常容易判读的类似于低压脉冲法的短路故障波形。降低了对操作人员的技术要求和经验要求。所以,大大提高了现场故障的判断准确率。任何人都能方便、准确地判读波形,标定故障距离,达到快速准确测试电缆故障的目的,使故障测试成功率得以大大提高,所有传统电缆仪无法与之比拟。多脉冲智能电缆仪的整体技术可以和国外同类产品媲美,其性能价格比也大大优于国内外同类产品。

多脉冲智能电缆故障测试仪采用10吋真彩显示触摸屏幕,波形显示特别清晰。由于采用清晰屏幕触摸键,使得操作也十分简单。多脉冲智能电缆仪也是本公司系列化电缆故障测试仪器的主要配套设备。


性能特点:

◆ 适用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆,市话电缆及两根以上均匀铺设的地埋电线等电缆的高低阻、短路、开路、断路以及高阻泄漏和高阻闪络性故障

◆ 在低压脉冲状态下,可自动完成故障距离的计算

◆ 可测35KV以下等级所有电缆的高、低阻故障,适应面广

◆ 采用了国际先进的“多脉冲法”测试技术,同时还具有传统的冲击高压闪络法和低压脉冲法

◆ 多次脉冲模式时,任何高阻故障均呈现最简单的类似于低压脉冲短路故障特征的波形,极易判读

◆ 具有方便的全中文菜单以及清晰屏幕触摸键操作

◆ 检测故障成功率、测试精度及测试方便程度优于国内其他检测设备

◆ 超大液晶屏作为显示终端,仪器具有强大的数据处理能力和友好的显示界面

◆ 具有极安全的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏

◆ 具有屏幕拷贝功能,用于波形打印

◆ 按键定义简单明了,操作简单,可靠性高,测量方法简单快速

◆ 内置电源,可在无电源环境测试电缆的开路及低阻短路故障

◆ 具有USB接口,可用移动硬盘进行数据拷贝

◆ 具有通用的网络接口,可直接通过网络进行数据远程传输



技术参数:

◆ 测试方法:多脉冲法;冲击高压电流取样法;低压脉冲法

◆ 冲击高压:低于35KV

◆ 数据采样速率: 120MHz、90MHz、60MHz、30MHz

◆ 测试距离:>20Km

◆ 读数分辨率:<0.5m

◆ 系统测试精度小于50cm

◆ 测试脉冲幅度:约400VP-P

◆ 多脉冲发送及故障反射信号的自动显示,使得故障特征波形的表示极为简单。所有的高阻故障波形仅有一种,即类似低压脉冲法的短路故障波形

◆ 具有测试波形储存功能:能将现场测试到的波形按规定顺序方便地储存于仪器内,供随时调用观察。可以储存大量的现场测试波形

◆ 能将仪器在不同的工作状态下测得的故障电缆波形同时显示在屏幕上进行同屏对比和叠加对比。使得故障距离的判断更加准确

◆ 内置电源:充满电后可连续工作6小时,亦可外接交流电源工作

◆ 工作条件: 温度-10℃~+45℃,相对湿度<90%,大气压力750±30mmHg


 使用说明:

☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;

☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;

☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;

☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
