TAG390Z中置柜核相仪

产品的特点:

产品用途

具有中置柜核相、环网柜核相、本地核相、远程核相等功能。

核相距离

本地核相核相距离约200m,远程核相距离500Km以上。

适用范围

能对1V~550kV的电压线路全智能核相。

产品组成

由X接收器、Y接收器、X采集器、Y采集器、伸缩绝缘杆等组成。


客户服务热线

027-87409251

客户服务热线

13871255353

简介 brief introduction

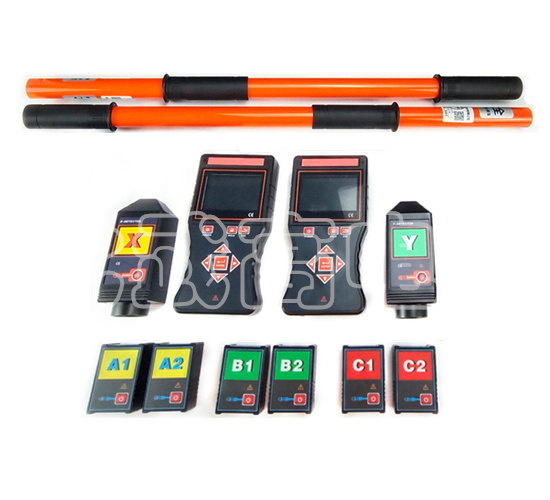

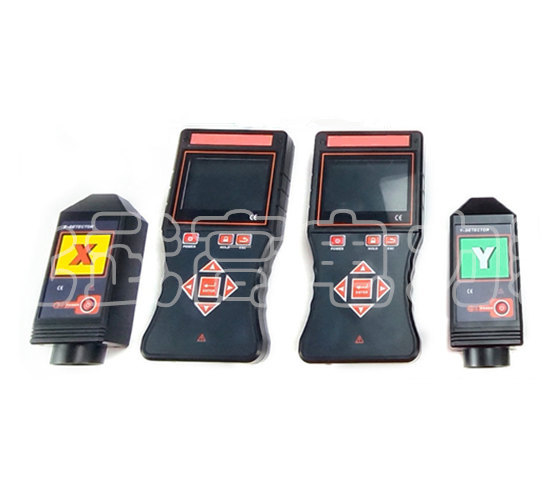

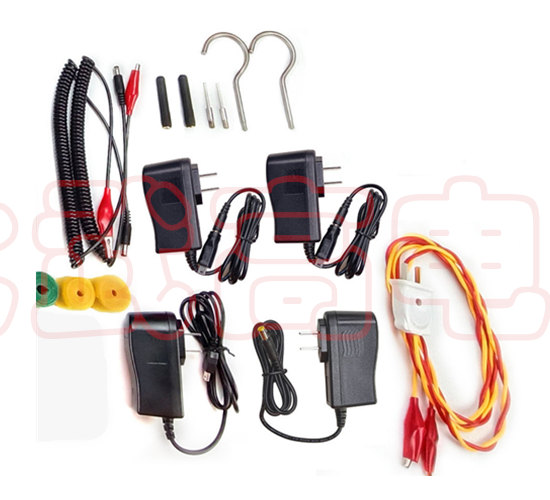

TAG390Z中置柜核相仪又名无线高压卫星授时远程核相仪,由X接收器、Y接收器、X采集器、Y采集器、A1采集器、A2采集器、B1采集器、B2采集器、C1采集器、C2采集器、伸缩绝缘杆等组成,同时具有中置柜核相、环网柜核相、本地核相、远程核相等功能。远程核相能实现超远距离核相、地下室核相、矿井下核相,授时精度小于30nS。接收器采用3.5寸真彩液晶屏,内置六合一多模卫星授时模块,支持多种卫星导航系统,包括中国的 BDS(北斗卫星导航系统),美国的GPS,俄罗斯的GLONASS,欧盟的GALILEO,日本的QZSS以及卫星增强系统SBAS(WAAS,EGNOS,GAGAN,MSAS),包含32个跟踪通道,可以同时接收六种卫星授时系统的GNSS信号,并且实现联合授时,确保核相精准。接收器同屏显示实时相位、频率、电压等级,具有“X信号正常、Y信号正常、同相、异相”等语音提示,清晰直观。

本地核相、远程核相:本地核相核相距离约200m,远程核相距离500Km以上,能对1V~550kV的电压线路全智能核相。本地核相、远程核相可用于高压线路和完全密封的环网柜二次核相,其中35kV以下的裸导线XY采集器可以直接接触核相,35kV以上的裸导线XY采集器采用非接触式核相,非接触核相是将XY采集器逐渐靠近被测导线,当感应到电场信号时就可以完成核相,这样无需直接接触高压导线,更加安全!

中置柜核相:由A1、A2、B1、B2、C1、C2共六个中置柜专用采集器组成,用于电力系统小车式开关柜的核相,接收器柜外无线接收数据,并给出核相结果。

本核相仪还具有高压验电器、高压相位表、高压相序表、高压电压表等仪器的部分功能,可以用于验电、相序、相位测试,变压器组别判断等。


技术规格 technical specifications

功    能

中置柜核相、环网柜核相、本地核相、远程核相、频率、相位、相序、验电测试、电压测试

电    源

接收器: DC 7.4V  1500mAH可充锂电池

采集器: DC 3.7V  1000mAH可充锂电池

充满电连续工作约8小时

核相模式

中置柜核、相远程核相、本地核相

传输方式

315MHz、433MHz无线传输

核相距离

远程核相距离500km以上

主机与通用XY采集器通讯距离约100m

主机与中置柜专用采集器通讯距离约30m

显示模式

3.5寸真彩液晶屏显示

量    程

通用XY采集器核相电压等级:1V~500kV(超过35kV非接触核相)

中置柜专用采集器电压等级:3.5kV~35kV(绑扎线路上)

相位:0°~360°

电压:AC 1kV~35kV(使用XY采集器接触测试电压时)

频率:45Hz~75Hz

最小分辨力

0.1°、0.1Hz、1V

精    度(23℃±5℃,80%RH以下)

远程核相:≤±5°

本地核相、中置柜核相:≤±10°

频率:≤±2Hz

相别定性

本地核相和中置柜核相:接收器显示的实时相角差在0°~30°或330°~360°为同相;210°~270°或90°~150°为异相

远程核相:两个接收器相角之差0°~30°或330°~360°为同相;210°~270°或90°~150°为异相

语音功能

同相、异相、X信号正常、Y信号正常等语音功能

持续核相时间

在远程核相下,卫星授时成功后,若无卫星信号可持续核相30分钟以上,满足地下室、矿井下核相

绝缘杆尺寸

拉伸后长约3.2m;收缩后长约0.6m

核相方式

通用XY采集器接触核相:35kV及以下裸导线,或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)

通用XY采集器非接触核相:35kV以上裸导线,或110kV以上线路采用非接触核相。(带绝缘杆操作)

弹簧式辅助接地线的使用:通用XY采集器核相时电压低于100V,测量结果可能不稳定,则需要使用辅助接地线将XY采集器与接地点相连接,以增强信号

中置柜专用采集器核相:通过磁铁或绑带缠绕在线路器上

验电指示

通用XY采集器“嘟--嘟--嘟”蜂鸣声

换    档

自动换档

采样速率

2次/秒

首次搜星时间

第一次开机搜星时间1~5分钟,开机后第二次搜星时间约30秒,后续热启动约1秒,搜索卫星时主机正面水平朝天

授时精度

小于30nS

仪表尺寸

通用XY采集器:长宽厚145mm×60mm×48mm

中置专用柜采集器: 长宽厚81mm×56mm×34mm

接收器:长宽厚250mm×100mm×40mm

背光控制

按上下箭头键调整背光亮度

感应强度控制

根据感应的电场强弱不同,采集器能自动控制放大倍数,便于排线密集场所核相

数据保持

本地核相下按HOLD键保持数据,再按HOLD键取消保持

退出功能

按ESC键退出当前功能界面,返回上级目录

数据查阅

按ENTER进入数据查阅模式后,按箭头键翻阅所存数据

搜星指示

搜索卫星时动态显示“----”符号

自动关机

开机约30分钟后,仪表自动关机,以降低电池消耗

额定电流

采集器:20mA max;接收器:200mA max

电池电压

采集器电源指示灯慢闪,提醒充电;接收器电池电压低符号显示,提醒充电

仪表质量

通用XY采集器:205g(含电池)

中置专用柜采集器:100g(含电池)

接收器:395g(含电池)

绝缘杆:0.5kg

总质量:6.8kg(含仪表箱)

工作温湿度

-10℃~40℃;80%Rh以下

存放温湿度

-10℃~60℃;70%Rh以下

干    扰

无特强电磁场;无433MHz、315MHz同频干扰

绝缘强度

绝缘杆:AC 110kV/rms(绝缘杆全部拉伸后,两端之间)

采集器:2000V/rms(外壳前后两端之前)

接收器:2000V/rms(外壳前后两端之前)

结    构

防滴漏Ⅱ型、IP63

适合安规

GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件DL/T971-2005》要求

符合IEC61481-A2:2004;IEC 61243-1 ed.2:2003标准
