产品概述  product overview

我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时，应装设消弧线圈以补偿电容电流，这就要求对配网的电容电流进行测量，来决定是否安装消弧线圈（煤矿专用）。

另外，配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压，为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振，也必须准确测量配电网的对地电容值。

测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法以及在PT开口三角形加信号等方法，但是，在现场最受欢迎和使用较频繁的还是使用中性点电容法。

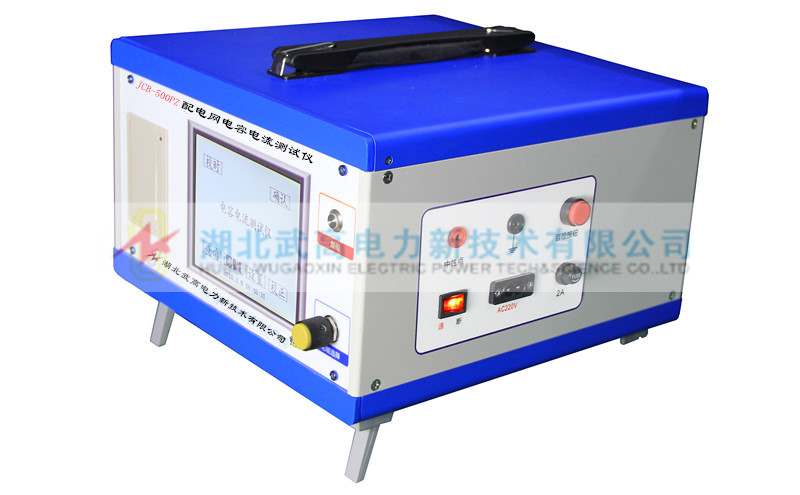

JCB-500PZ配电网电容电流测试仪，采用中性点电容法测量配网电容电流该测试仪采用大屏幕液晶显示，中文菜单，在做好安全措施后，事先设置仪器参数后则无需触碰操作仪器，使这项工作变得安全、简单、快捷，且测试结果准确、稳定、可靠，不受其他运行条件影响，特别是系统不平衡的时候。

测量原理  measuring principle

采用中性点外加电容法测量原理（在电网无补偿的条件下进行）。

技术指标 TECHNICAL INDEX

JCB-500PZ配电网电容电流测试仪说明书点击下载.pdf

使用方法：

1、将仪器可靠接地；在仪器的中性点端和接地端并联放电间隙

2、设置测试参数

设置完成后保存设置，仪器回开机界面。

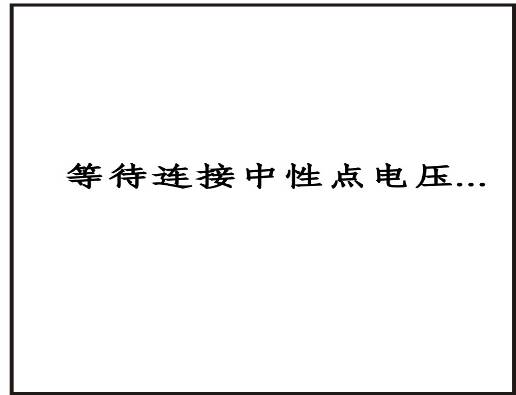

                               等待连接中性点                                                                       做好安全措施

3、测量中性点电压，确认安全；

如果中性点电压小于5V，仪器不能正常工作，只须在某一相上增加电容使中性点电压上升即可；仪器随机配置了高压电容（0.035微法左右）。

如果中性点电压大于300V，仪器不能正常工作，必须使电压下降，此时三相严重不对称，不能开展试验。

4、将检验合格的绝缘杆（高压端串联速熔保险）通过专用高压电缆与仪器中心点端子连接，待命。

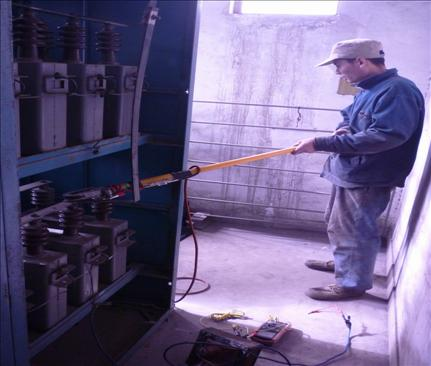

5、将绝缘杆（高压端串联速熔保险）与中性点相保持碰触连接。

6、大约只需要30秒钟，仪器发出“嘟”的长音后，表示测量完毕。立即将绝缘杆脱离与中性点的接触。

安全事项：

测量时操作绝缘棒人员应带绝缘手套、穿绝缘靴！

绝缘棒碰触变压器中性点时间应尽可能短，在读数完毕后立即断开，读表人员宜站在绝缘垫上。

使用说明：

☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
