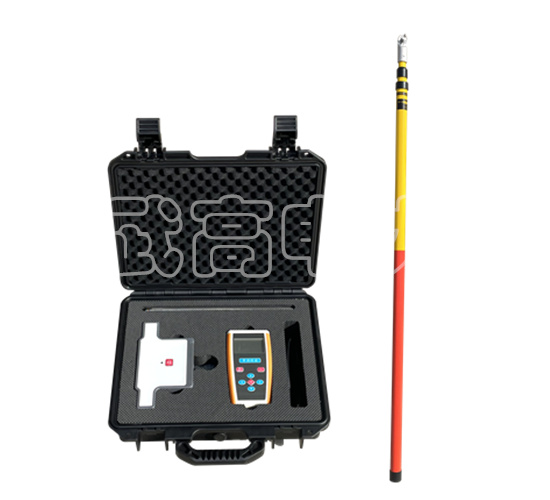

HB-8630F绝缘子故障远距离激光定位侦测器

产品的特点:

通过激光和光学瞄准相结合的定位系统来精准定位故障位置

高可靠性

检测带电运行绝缘子的不明闪络故障,高低压线路不明原因跳闸合闸等。

高稳定

军工级设计,轻便易携,信号采集、处理分析能力强。

检测范围

380V~1000KV线路绝缘子故障巡检;变电站内绝缘子及开关柜、接头等侦测,局部放电侦测、电晕侦测、避雷器侦测等。


客户服务热线

027-87409251

客户服务热线

13871255353

一、产品别称:

绝缘子测试仪、绝缘子检测仪、绝缘子故障带电检测仪、超声波绝缘子故障测试仪、劣化绝缘子检测仪、绝缘子放电故障智能巡检仪、绝缘子带电测试仪、绝缘子故障测试仪、绝缘子故障远距离激光定位侦测仪、绝缘子红外线检测仪

二、产品概述:

      该侦测器通过激光和光学瞄准相结合的定位系统来精准定位故障位置。特制的集波器对特征声波进行收集后,由多个高频传感器接收并将其转化为电信号,然后经主机对信号进行滤波、放大、整形、分析后,一路经音频模拟送至耳机输出,另一路经微处理器进行A/D转换、分析处理后传送至液晶屏显示。同时将检测到的数据由外部存储器转载至绝缘子故障智能诊断分析系统,进行下一步诊断分析判断及管理存档。整个侦测过程不受环境影响,可在数秒内完成,不仅大大降低了劳动强度,而且安全方便,准确率高,为绝缘子的状态检修工作提供重要依据。 应用领域:电力、通信、铁路、矿山、水利、煤炭、轨道交通及相关科研单位。

三、绝缘子故障侦测器主要功能:



1、检测带电运行绝缘子的不明闪络故障


2、高低压线路不明原因跳闸合闸


3、带电运行绝缘子因绝缘性能下降而引起的电流泄漏


4、合成绝缘子故障检测


5、高压接头氧化放电侦测


6、高压闸刀接触不良放电侦测


7、电晕放电侦测


8、污闪侦测


9、电气设备局部放电检测


10、避雷器检测



四、绝缘子故障侦测器产品特点:

1、军工级设计,轻便易携;

2、 信号采集、处理分析能力强;

3、专用USB存储器,数据转储安全便捷;

4、根据环境参数自动补偿修正检测数据;

5、配合故障诊断分析系统,实现数据分析管理。

6、全新的故障诊断分析系统,专用存储器采集数据、基础数据强大,比对分析效果佳

 五、适用范围:

380V---1000KV线路绝缘子故障巡检;变电站内绝缘子及开关柜、接头等侦测,局部放电侦测、电晕侦测、避雷器侦测等。




技 术 参 数:



主        机

1)有效距离:

电压:2KV以下    距离0.5~15M


          2~10KV      距离5~40M


          10~220KV    距离5~50M


           220~500KV   距离10~60M


           500KV以上   距离20~80M


2)工作电压:DC 6.5V~DC8.4V

3)电池:高容量无记忆锂离子电池

4)数据存储:4GB USB存储器

5)显示屏: 128×64液晶显示屏

6)工作温度:-20℃~50

激   光   器

最小光斑:Φ0.3mm,发 散 角:0.3mrad40m以内),工作温度:-10℃~50℃,激光级别:IIIB

单 筒 瞄 准 镜

倍率:3-9倍(可调)

高 频 传 感 器

中心频率fo40KHz±1Hz,灵敏度:≥ -127dB,水平探测角度:6dB)120±10°,垂直探测角度:6dB60±10°,额定阻抗:1000MΩ

温 湿 度 传 感 器



测量范围:湿度:0100%RH 温度:-40120℃,响应时间:湿度:<8s, 温度:< 30s,分辨率:湿度: 0.03%RH,温度: 0.01℃,重复性:湿度: 0.1%RH, 温度: 0.1℃,迟滞:±1%RH,稳定性:<0.5%RH/

绝缘子故障智能诊断分析系统软件



硬件环境:Pentium(r) Ⅲ以上,或兼容处理器; CD-ROM驱动器;鼠标、轨迹球或其它定点设备。

软件运行平台:Win98Win2000WinXpWin7

软件主要功能:对绝缘子侦测器现场采集的数据即时分析,智能诊断。并能转储并形成报表的辅助分析软件。



用说明:

☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
