XLD-II架空线路接地故障定位仪

产品的特点:

产品用途

可进行多条线路的故障定位。

技术指标1

传感器与接收机的无线通讯距离:不小于30m。

技术指标2

定位精度:0.1米;发射机功率:最高功率900W。

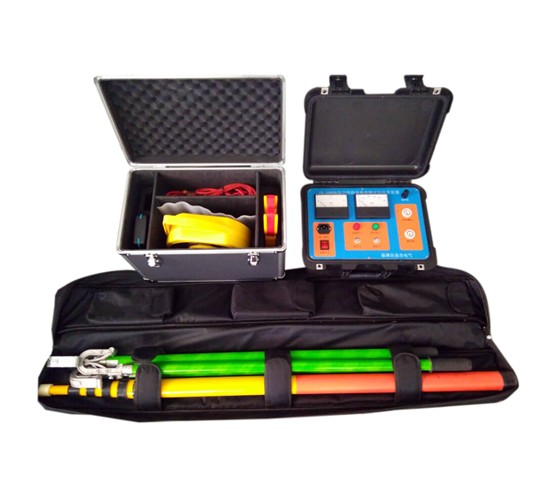

设备组成

包括发射机、传感器、接收机及相关附件:发射机的接线盘、输出连接线、挂线杆、电源线及保护地线,传感器的挂线杆等。span>


客户服务热线

027-87409251

客户服务热线

13871255353

一、概述:

架空线路接地故障定位仪适用于小电流接地系统架空线路,在线路发生单相接地故障而停运后,可用本设备对接地点进行精确定位。


本设备是一套便携设备,可进行多条线路的故障定位。本设备包括发射机、传感器、接收机及相关附件:发射机的接线盘、输出连接线、挂线杆、电源线及保护地线,传感器的挂线杆等组成。在故障线路停运后,由发射机向线路施加超低频高压信号使故障重现,在线路沿途用绝缘杆将传感器挂在线路上检测信号,并通过无线方式向地面上的接收机传输数据,接收机显示测量结果。在故障点前,电流持续存在,故障点后,电流消失。可先进行粗略分段,再精确定点,从而快速确定故障位置。


二、功能特点:

1. 适用于小电流接地系统配电网,检测架空线路的单相金属性接

地、经电弧接地、经过渡电阻接地等多种故障。

2. 在线路停运后进行定位,特别适用于有电缆分支的故障线路。

3. 施加高压信号使故障重现,电流信号稳定,易于检测。

4. 超低频信号避免系统分布电容影响,能对高阻值故障进行定位。

5. 传感器使用高灵敏度传感器。

6. 传感器和接收机无线通讯传输,安全可靠。

7. 发射机可使用市电、发电机供电,传感器和接收机干电池供电。

8. 发射机体积小,重量轻;传感器为体积重量最小化设计,方便沿

线挂接;接收机为手持式设计。

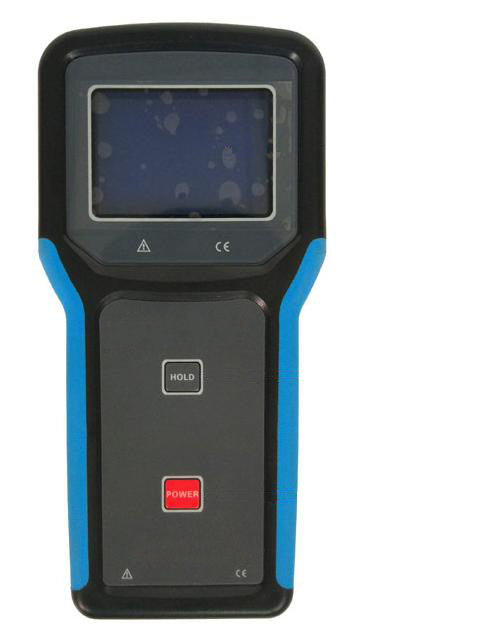

9. 接收机采用大屏幕液晶显示器,显示频率、电流值。


三、近端验证的操作:

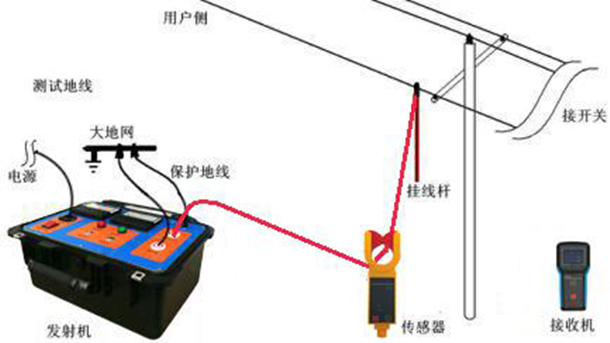

为了验证设备是否正常、验证故障线路的选线和选相是否正确、以及本线路是否符合设备的测试条件,建议在发射机端对传感器和接收机进行一次近端现场验证,如图所示:



技术指标:

1.   定位精度:0.1米。

2.   发射机输出特性:

(1)  输出频率22Hz

(2)  开路电压:    基波有效值0~2800V,

(脉动直流,峰值8kV,相当于10kV线路的相电压峰值);

(3)  短路电流:    基波有效值0~35mA(脉动直流,峰值100mA)

3.   传感器与接收机的无线通讯距离:不小于30m。

4.   发射机电源:AC 220V市电,可接发电机(输出功率≥1000W)。

5.   发射机功率:最高功率900W。

6.   传感器电源:4节7号碱性干电池。

7.   接收机电源:5节5号碱性干电池。

8.   体积:

发射机400×300×220mm;传感器87×37×262mm;

接收机100×35×204mm

9.   质量:发射机10kg;传感器0.45kg;接收机0.45 kg

10.  使用条件:温度:-10℃-40℃,湿度5-90%RH,海拔<4500m。


XLD-II架空线路接地故障定位仪说明书点击下载.pdf


仪器使用注意事项:

1、  先使用摇表对被测架空线进行摇绝缘测试,如果阻值较低,比如绝缘在几百千欧以下,表示该架空线表示该电缆有故障,需要进行故障查找;如果阻值较高,架空线无故障,要进一步做实验确定。

2、  接线完成对被测架空线施加信号,若发射机电压显示在8kV以上且无电流信号输出,表示被测架空线无故障;若发射机电压显示在8kV以下,表示被测架空线有故障,可以继续进行故障查找工作。

3、  在使用仪器时,接线要求工作地和外壳接地要良好,如果条件允许,工作地和外壳接地要分开,以免影响测试。

4、  在使用过程中避免开路输出,开路输出时会造成输出电压过高的情况。如不慎出现开路输出情况,开路输出时间不能超过20S,要及时关闭接收机。

5、  若在操作过程中发射机电压显示超过10kV,应立即执行发射机关机操作。

6、  在测试过程中,应保证传感器钳口处于闭合状态,不然会影响测试效果;传感器与接收机范围在无遮挡物时0~30m,实际传输距离在60m左右。

使用说明:

☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
