WG-110B线路参数测试仪

产品的特点:

本仪器能够准确测量各种高压输电线线路正序电容、零序电容、正序阻抗、零序阻抗等参数测量

高可靠性

同时还可以测量线路间的互感电抗、耦合电容、相间电容测量

高稳定

抗干扰能力强,能在异频信号与工频信号比为 1:10 的条件下准确测量

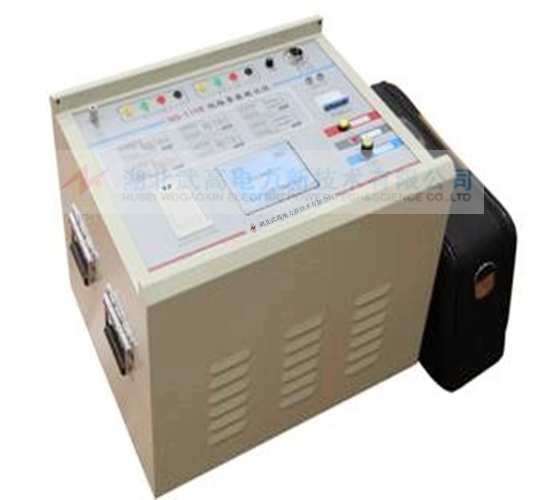

产品外观

大屏幕点阵液晶显示,进口旋转鼠标操作


客户服务热线

027-87409251

客户服务热线

13871255353

产品简介:

WG-110B线路参数测试仪,可以单机输出三相异频抗干扰测试信号,测量35 ~ 500 k高压输电线线路(架空、电缆、架空电缆混合、同杆多回架设)的工频参数,包括:正电容、零电容;正序阻抗、零序阻抗;耦合电容、互感电抗;对地感应电压。

在传统的输电线路工频参数测试中,一定要采用三相自耦调压器和大容量隔离变压器提供测试电源 ,通过电力计量用的CT和PT作电信号变换,用指针式的高精度3块电压表、3块电流表、3块功率表、多人读数测量各个电参数,计算获得输电线路工频参数测试结果,使整套试验设备体积大,重重大,需要吊车配合工作,十分不利于现场测量。

WG-110B异频线路参数测试仪,可以单机(耗时20分钟)取代传统的输电线路I频参数测试(耗时20小时)的工作量,准确!仪器完全满足以下规程、标准中对架空电力线路的工频参数测量项目的要求。

《DL/T 1119-2010输电线路I频参数测试仪通用技术条件》

《110千伏及以上送变电基本建设工程启动验收规程》

《DL/T559-94 220-500kV电网继电保护装置运行整定规程》

《GB50150-2006电气装置安装工程电气设备交接试验标准》


技术参数:

测试仪供电电源

三相,AC380V土10%,50土1Hz

测试仪内部特性



最大输出电压

三相,最大ACO ~ 300V

最大信号输出电流

三相,最大ACO~5A(有效值)

输出信号频率

45Hz/ 55Hz ;   47.5Hz/ 52.5Hz

正序电容、零序电容、正序阻抗、零序阻抗、耦合电容、互感电抗

测量范围

电  容

0.1 ~ 5OμF

阻  抗

0.1 ~ 400Q

阻抗角

0°~ 360°

测量分辨率

电  容

0.1 μF

阻  抗

0.01Ω

阻抗角

0.01°

测量准确度

电  容

< 1μF时,土2%读数土0.01μF

≥1μF时土1%读数土0.01uF

阻  抗

< 1Q时,土2%读数土0.01Ω

≥1Q时,土1%读数土0.01Ω

阻抗角

土0.3°(电压: 0.2V~ 10V )

土0.2°电压: >10V )

抗干扰参数

干扰电压:接入仪器测试电源后的纵向感应电压< 350V ;

干扰电流:线路首末两端短接接地时< 40A ;

能在高压线路参数测试仪输出信号与干扰信号比为1:10的条件下稳定准确完成测试。

线路参数测试仪使用环境

环境温度:- 15C ~ +40°C ,相对湿度: < 90%

外形尺寸

 535 x 435 x 360 mm (不含轮子)

仪器重重

 61kg



WG-110B 线路工频参数测试仪说明书点击下载.pdf



注 意:


接线前、测试前,



被测线路的本端必须处于接地状态!



待准备工作完毕后,才能将本端接地解除!



请务必保证安全操作!



被测线路一般有达数千伏感应电压,务必带绝缘手套!



测试接线和拆线操作请按下述步骤进行:



1.  将被测试线路的引下线可靠接地;

2.  将仪器保护地用裸铜线可靠接入大地;

3.  将电源输出信号地 N 可靠接入大地;

4.  各接地端子应分别接地,不能在面板上将各端子短接后接地!

5.  将仪器测试线连接至被测试线路的引下线;

6.  开始测试前打开线路引下线的接地;

7.  所有测试完成后,将线路引下线可靠接地;

8.  拆除仪器测试线;

9.  拆除电源信号地 N 和裸铜地线;

10. 恢复被测线路状态。







任何不按操作程序的行为,都有可能造成设备损坏或操作人员的人身安全!
