SC-GZDW输电线路高精度故障定位系统

产品的特点:

输电线路高精度故障定位系统,可在线准确检测到各种故障(接地、短路、断路等)发生的距离。

系统构成

系统由高速数据采集装置、故障启动装置、数据传输装置、系统分析软件四部分构成。

高稳定

使用范围:10KV及以上输电线路;故障定位误差:< 25m

技术参数

测量线路长度: 300km;测量线路数: 1-8条 (可扩展至16条)


客户服务热线

027-87409251

客户服务热线

13871255353

一、SC-GZDW系统概述:

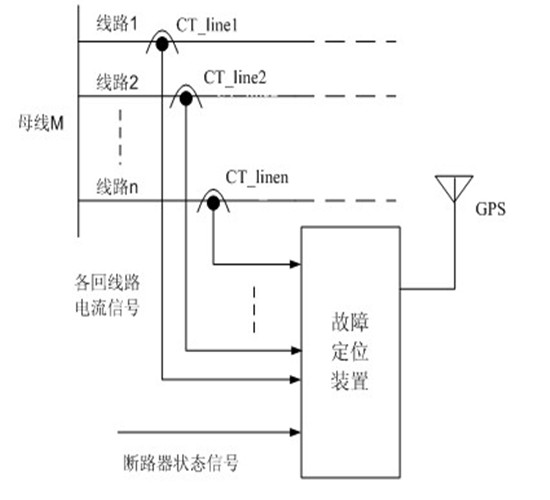

输电线路高精度故障定位系统,可在线准确检测到各种故障(接地、短路、断路等)发生的距离。通过在各回线路上安装电流互感器(CT),通过精密电阻将电流信号无失真地转换为电压信号,然后通过高速采集前置电路(包括滤波、放大和限压电路)输入高速采集卡,多块高速采集卡通过PCI总线与工控机连接。在高速数据采集电路捕捉到暂态数据后,工控机读取记录下的故障数据,通过系统后台软件进一步地分析处理以实现高精度故障定位、输出报警等功能。

该系统能及时的给出故障位置和故障时间的指示信息,极大的缩短故障查找时间,有助于快速排除故障、缩小停电范围、减少停电时间,提高供电可靠性。同时大大减少故障巡线人员,提高工作效率。

二、SC-GZDW系统构成:

系统由高速数据采集装置、故障启动装置、数据传输装置、系统分析软件四部分构成。

1、 高速数据采集装置

为了保证行波法具有较高的精度并减小近区故障的“死区”,采用了基于PCI总线的高速数据采集系统。高速数据采集卡采集的故障数据上传到工控机的内存中,再保存到工控机的硬盘中。

2、故障启动装置

启动元件是故障定位的一个重要组成部分。对它的基本要求是简单可靠、动作快速、灵敏度高、选择性好。为了更好地满足启动元件的基本要求,本方案采用相电流的硬件启动方式。

3、数据传输装置

CT信号通过同轴电缆接入电流转换为电压单元,接收高速数据采集装置采集的数据信息,并通过PCI总线将信息上传到系统分析软件。

4、系统分析软件

数据分析是通过工控机的上层应用程序实现的,首先进行干扰识别,然后提取故障信息并判断故障类型,最后选择故障定位所需信息分量实现高精度GPS多路行波故障定位。

三、SC-GZDW功能特点:

◆ 每套故障定位装置可以在线监视多回输电线路,每块高速采集卡监视一回线路(三相四线);

◆ 可在线准确检测并记录线路单相接地故障距离、相间短路故障距离、断路故障距离、瞬间故障发生的距离;

◆ 可在线记录线路雷电流、进行雷击点定位和雷击次数的统计;

◆ 可在线检测线路负荷电流,包括定时回传及召测负荷电流数据;

◆ 后台软件具有自动故障识别、输出报警和数据文件存储功能;

◆ 具有故障自动录波功能;

◆ 具有快速自动定位故障位置、故障距离、故障时间、故障类型等功能;

◆ 通过导入数据文件可以自动给出定位结果并导入统计数据库,以供历史查询;

◆ 采用双RAM记录技术,消除暂态信号“记录死区”,防止雷电流干扰造成漏记故障数据 ;

◆ 测距精度不受故障电阻、线路参数不对称、互感器误差、线路分布电容等因素的影响;

◆ 可在当地或通过通信网对系统进行配置、管理及维护;

◆ 故障检测装置检测方法新颖,不仅动作可靠、性能稳定,而且安装和卸落都极其简单方便;

◆ 具有不依赖线路对端信息、无需两端通信、便于变电站集中管理、使用方便的优点。


SC-GZDW技术参数:

◆ 使用范围:10KV及以上输电线路;

◆ 测量线路长度: 300km;

◆ 测量线路数: 1-8条 (可扩展至16条);

◆ 故障定位误差:< 25m;

◆ 一个故障定位时间:0.01s;

◆ 4通道单端模拟输入方式(各通道完全独立同步采样);

◆ 模拟量输入量程:5V;

◆ ADC类型:AD9224;

◆ A/D转换精度:12位;

◆ 采样率:最高40MSPS(同步可调);

◆ 每通道512K字(点)RAM存储器;

◆ 数据读取方式:DMA方式。



使用说明:

☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
