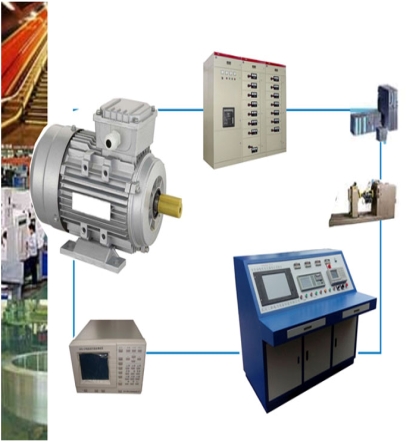

变频电机试验系统可完成变频调速电动机的出厂检验及型式试验,它是由数字变频电源、宽频功率测试模块和测试软件组成,数字变频电源可提供V/F分离控制、频率控制、矢量控制和直接转矩控制(DTC)等多种控制方法。宽频功率测量模块能够适应各种频率下的点参量的基波、谐波的高精度测量。
测试系统可选用共直流母线、四象限回馈等不同的能量回馈模式,满足不同厂家的测试需求。
变频电机用变频电源有以下特点:
电源品质高、性能稳定:除满足试验标准要去的电源品质外,数字电源具有频率范围宽、频率稳定度高、输出电压频率响应快、输出点参量闭环控制等特点,这些特点为形成高性能的电机试验站提供了良好的基础。
电源的并联解并和扩容功能:试验系统使用的两台数字电源系统可以并联运行,单机容量提高一倍,为等效负载法(叠频)试验和其他单电源运行的试验项目提供更大的试验容量;在试验系统需要扩容时,只需要增加数字电源的容量(并联新的数字电源)使可完成系统扩容升级。
方便灵活的等效负载试验:定子叠频法是单电机进行温升试验的主要方法。不需要叠频变压,数字电源单机能够满足输出满足叠频试验要求的电压波形。

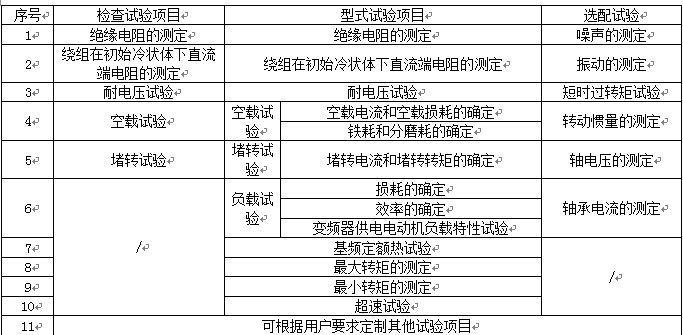

设计依据:
GB/T22670-2008 变频器供电三相笼型感应电动机试验方法
GB755-2008旋转电机 定额和性能
GB/T755.2-2003旋转电机(牵引电机除外)确定损耗的效率的试验方法

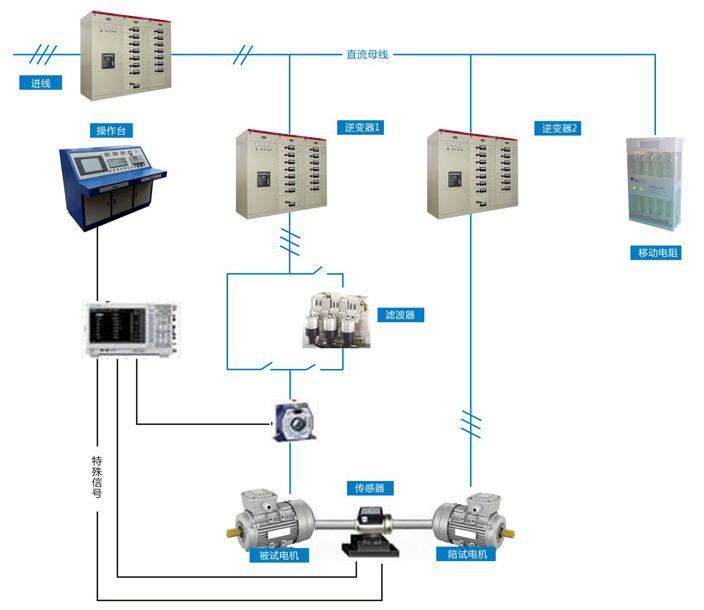

系统组成:
变频电机测试系统性能特点
变频电机测试系统性能特点
![1.png 1.png](/static/upload/image/20200919/1600524974273701.png)
变频电机测试系统性能特点:
基于以太网的网络拓扑,PC全自动化操作
直观的数据现实与便捷的操作
PC完成信号采集和测量
测量数据实时同步显示
空载特性曲线
效率分析
![4.png 4.png](/static/upload/image/20200919/1600524975952233.png)
试验报告可输出,打印
试验报告格式多样化
强大的报表处理能力
数据转存方便
![5.png 5.png](/static/upload/image/20200919/1600524975123774.png)
电机数据信息管理系统
与企业数据库联网
数据并网远程可查询
模块化功能
试验项目功能定制
使用说明:
☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
