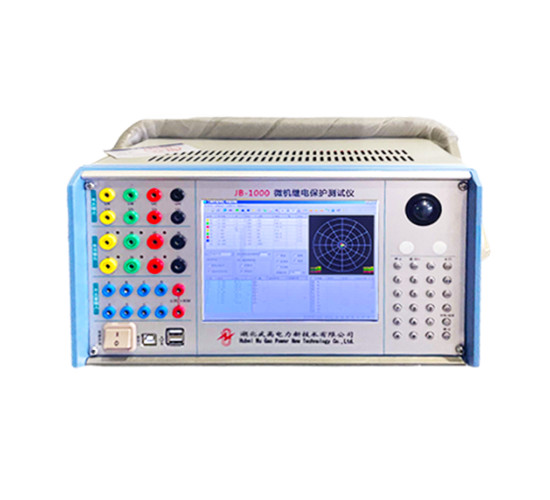

产品别名:
微机继电保护测试仪、微机继保仪、继电保护测试仪、六相继电保护测试仪、继保测试仪、六相继保测试仪、六相继电保护校验仪、继保校验仪、六相继保校验仪、继保仪

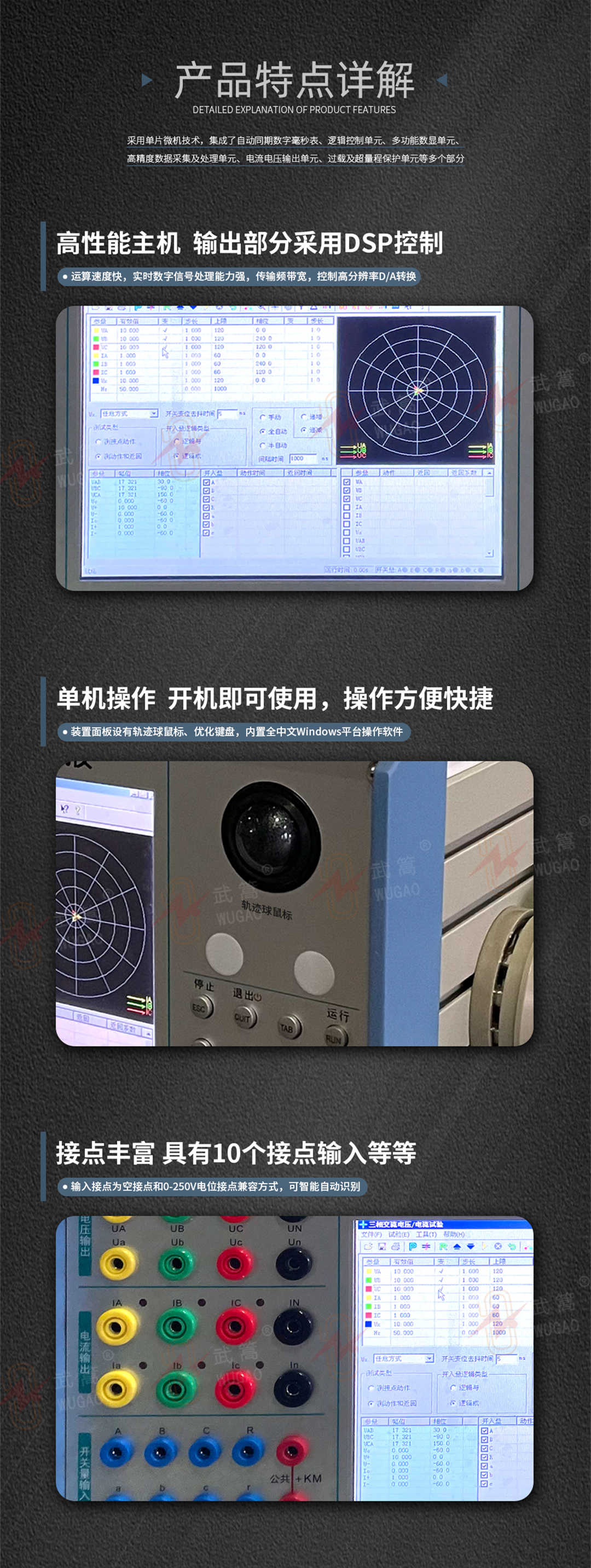

产品特点:
1 输出多达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式。
2 高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏,可以提供丰富直观的信息,包括设备当前的工作状态、下一步工作提示及各种帮助信息等;
3 输出端采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。
4 输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。
可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储 测试数据,显示矢量图,联机打印报告等。
5 设有一路独立110V 及 220V专用可调直流电源输出,方便现场检验使用。
6 新一代JB1000测试仪设有10路开入和8路开出,方便做备自投试验。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。
7 提供各种自动测试软件模块和GPS同步触发试验(选配)等。
8 可以完成各种复杂的校验工作,能方便地测试及扫描各种保护定值,进行故障回放。可以实时存储测试数据,显示矢量图,打印报表等;
9 散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。

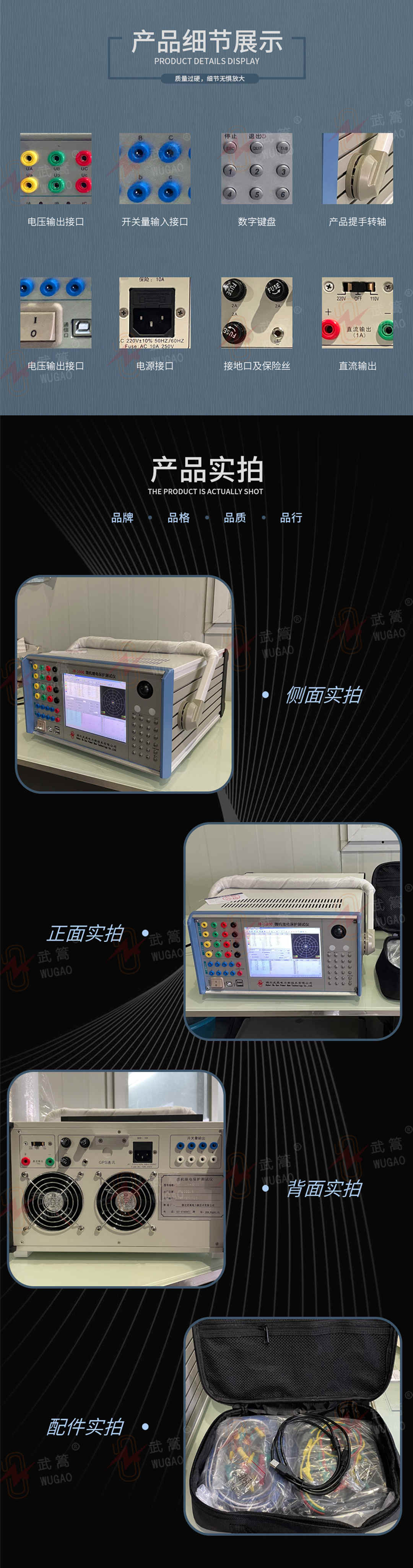

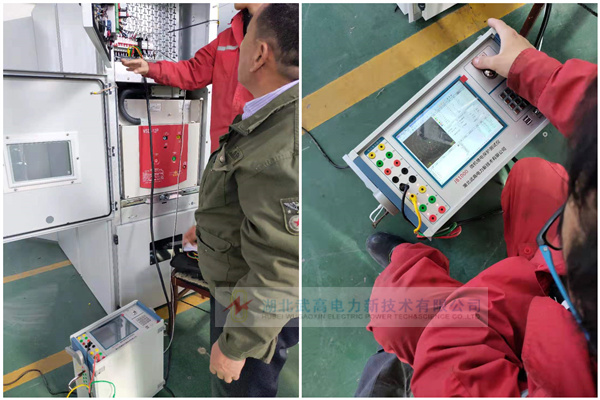

JB1000微机继电保护测试仪--- 山东通海集团现场应用案例
![山东通海.jpg 山东通海.jpg](/static/upload/image/20200917/1600354724825702.jpg)
主要技术参数:
交流电流输出
6相电流输出时每相输出(有效值) 0~30A
输出精度 ≤0.5A ±2mA
>0.5A 0.2%
3相电流输出时每相输出(有效值)0~60A
6相并联电流输出(有效值) 0~180A
相电流长时间允许工作值(有效值) 10A
相电流最大输出功率 400VA
6相并联电流最大输出时允许工作时间 10s
频率范围(基波) 0~1000Hz
谐波次数 1~20 次
直流电流输出
电流输出 0~±10A / 每相
0~20A / 两相叠加 输出精度 0.5级
最大输出负载电压 20V
交流电压输出
相电压输出(有效值)
0~120V 输出精度 0.2级
线电压输出(有效值) 0~240V
相电压 / 线电压输出功 80VA / 100VA
频率范围(基波) 0~1000Hz
谐波次数 1~20次
直流电压输出
相电压输出幅值
0~±160V 输出精度 0.5级
线电压输出幅值 0~320V
相电压/ 线电压输出功率 70VA / 140VA
开关量
10路开关量输入
空接点 1~20mA,24V
电位接点接入 “0”:0 ~ +6V;
“1”:+11 V ~ +250 V
8对开关量输出
DC:220 V/0.2 A; AC:220 V/0.5 A
时间测量范围
0.1ms ~ 9999s , 测量精度 <0.1mS
体积重量
480×360×200mm³ ,19kg。
使用说明:
☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
1. 为方便您更好的了解下载文件,正文以图片的形式提供其部分内容预览,如果需要完整版,请点击下载链接。
2.推荐使用第三方专业下载工具下载,使用PDF阅读器阅读,如需WORD格式文件也可以联系我们。
3.如果这个文件总是不能下载请联系我们或者留言,我们会第一时间为您处理。
4.如果遇到什么技术问题,您可以拨打我们24小时服务热线:027-87409251 13871255353
5.本站提供的说明书如用于商业用途,请告诉我们,谢谢合作!
JB1000微机继电保护测试仪(六相)说明书下载.pdf
