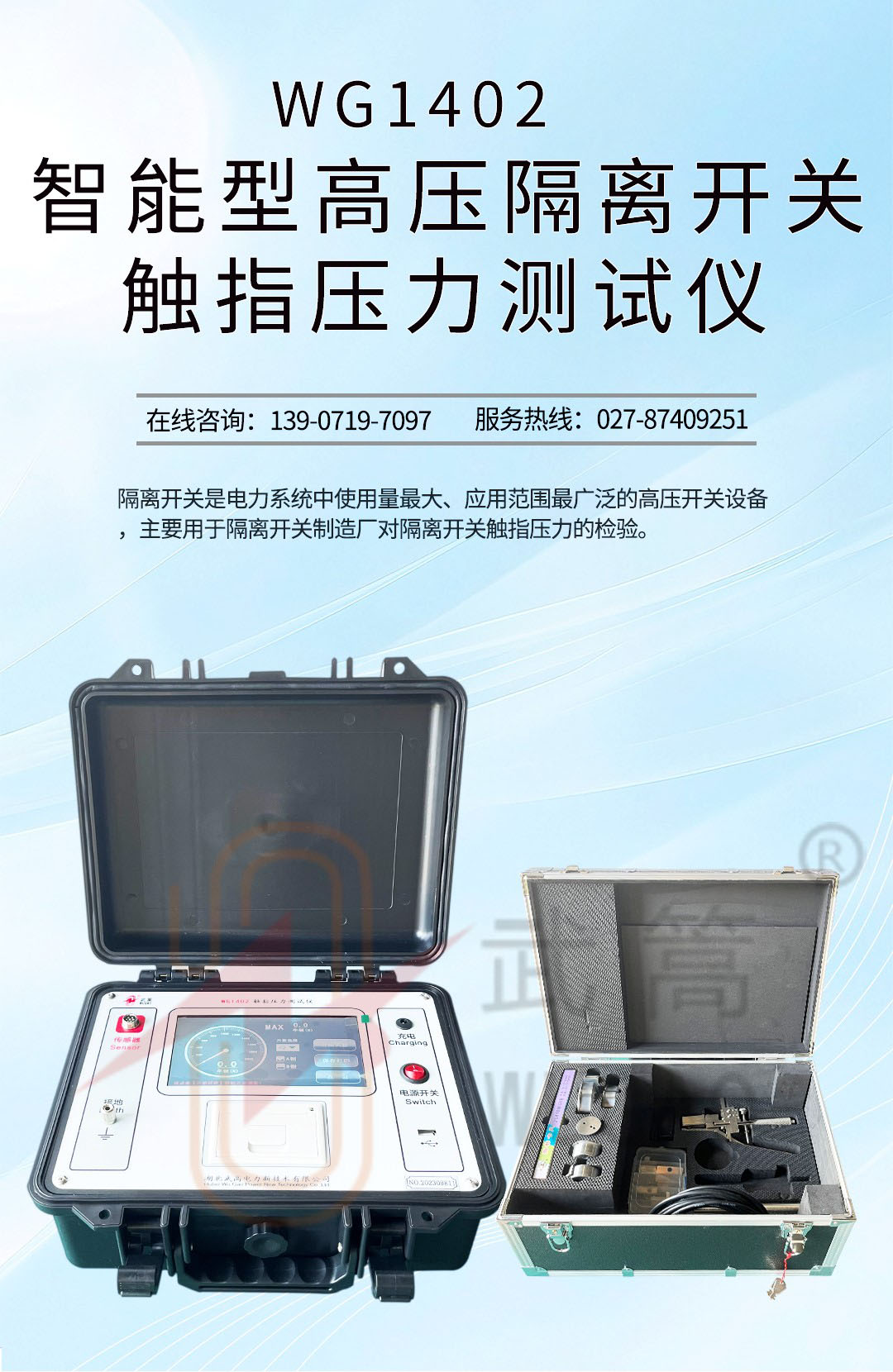

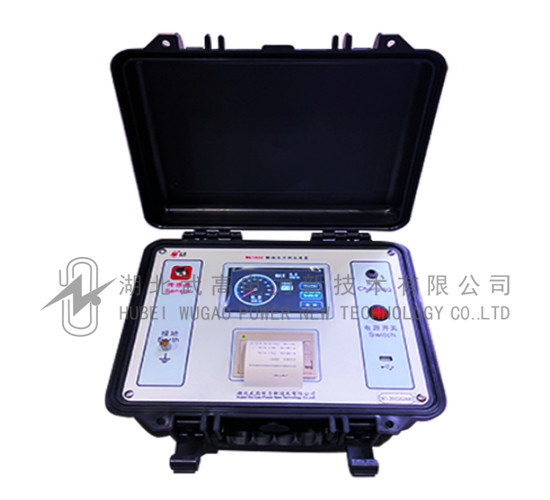

WG1402隔离开关触指压力测试仪

产品的特点:

产品用途:

主要用于隔离开关制造厂对隔离开关触指压力的检验。

测量直径(触指开距):

6±0.2mm、8±0.2mm、10±0.2mm可微调;其他类型如梅花触头等(可定制)。

传感器信号线长度:

3m

测量范围及误差:

测量范围:≤500N误差:≤1%读数±1N。



客户服务热线

027-87409251

客户服务热线

13871255353

产品概述:

隔离开关是电力系统中使用量最大应用范围最广泛的高压开关设备。 由于户外隔离开关是唯一完全暴露在大气环境中工作、受环境气候条件影响最直接和最严重的电气设备,它的运行条件比较恶劣,容易产生机械或电气方面的故障。尤其是触指接触部分容易受雨水、灰尘及有害气体的侵袭产生接触不良而导致发热,提供触指压力的弹簧会因发热而退火使压力降低,这样更导致触指发热形成恶性循环最终烧坏触指酿成事故。在检修时往往只注意更换明显失效和断裂的弹簧,而对那些压力降低的弹簧无法判断与更换,这样在再次运行中,每个触指电流的分布会因压力不同而不同,差别越大电流分布越不均匀,长期运行后就会发生接触不良而过热。触指的发热会恶性循环,一个触指接触不好就会漫延整个触头接触不良。同时有不少隔离开关的触指压力可调,如果在检修时调整压力不够或每个触指的调整压力有差别同样会出现上述现象。

目前绝大部分检修人员判断导电部分接触好坏的判据就是测量其回路电阻,认为回路电阻在合格范围内,导电部分的检修工作就可圆满结束。其实不然,在产品说明书中给出的回路电阻值是整个导电回路的值,它包括接线端子、导电管、触指触头等部分的体电阻及接触电阻,范围较大、裕度较大,不能直接反映接触电阻的变化,只能说明导电回路通路。试验表明:两对对触指接触与四对触指接触其回路电阻值均在合格范围内。同样触指压力大与小回路电阻值也基本没有变化。

在各类检修导程(规程)、标准中都有测量触指接触压力的规定,推荐的测量工具为弹簧秤,在实际工作中,测量触指压力要在高空,用弹簧秤测压力不但不方便、不准确也不安全,有些结构的隔离开关的触指压力用弹簧秤根本无法测量(如剪刀式)。所以,要求测量触指接触压力只是一纸空文。

针对目前发供电系统的检修现状,我公司自行开发了一种用于测量高压隔离开关触指压力的智能型高压隔离开关触指压力测试仪,它只要将测试钳模拟触头的传感器在每对触指接触位置张开一下,就能显示出触指此时的接触压力并记忆。有效解决了测量触指压力的一大难题。

WG1402智能型高压隔离开关触指压力测试仪也可用于隔离开关制造厂对触指压力的检验;改变压力传感器的形状也能测量断路器的触指压力。


技术参数:

1、测量范围:≤500N误差:≤1%读数±1N

2、测量直径(触指开距):6±0.2mm可微调

                                           8±0.2mm可微调

                                           10±0.2mm可微调

                                           其他类型,如梅花触头等(可定制)

3、传感器信号线长度:3m

4、介电强度:电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧。

5、绝缘电阻:>2MΩ。

6、内置锂电池:电源工作时间:≥ 6小时(可定制)。

7、充电方式:专用充电器接面板锂电池充电接口充电。

8、工作环境:-10~40℃,≤80%RH大气压力86~106kpa

9、电源电压:机内锂电池:16.8V


使用说明:

☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
