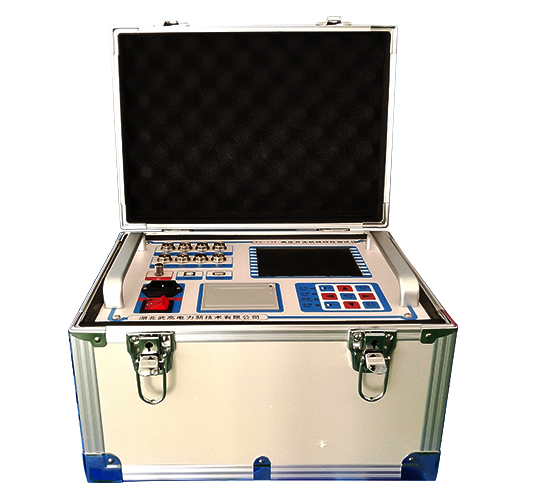

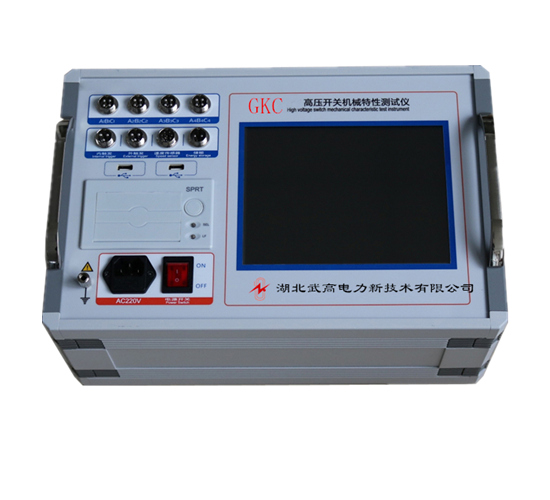

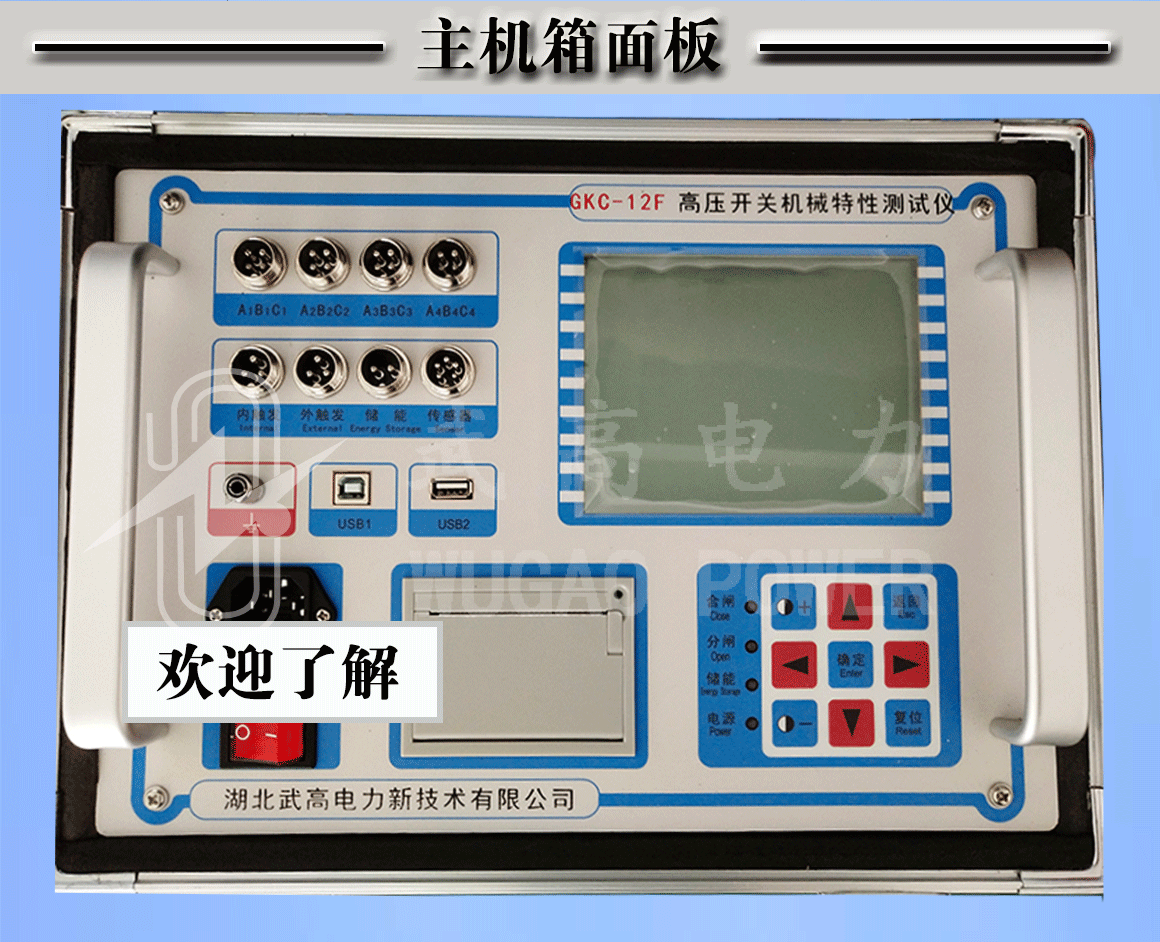

GKC(断路器)高压开关机械特性测试仪

产品的特点:

产品用途

测试各种电压等级和型号的高压开关的机械动作特性。

时间的测量

同时可测量断口数:≤12个;测定过程整定时间:0~6秒;分辨率:0.1ms

测量误差

时间测量误差:±1%;行程测量误差:±1%。

产品特点

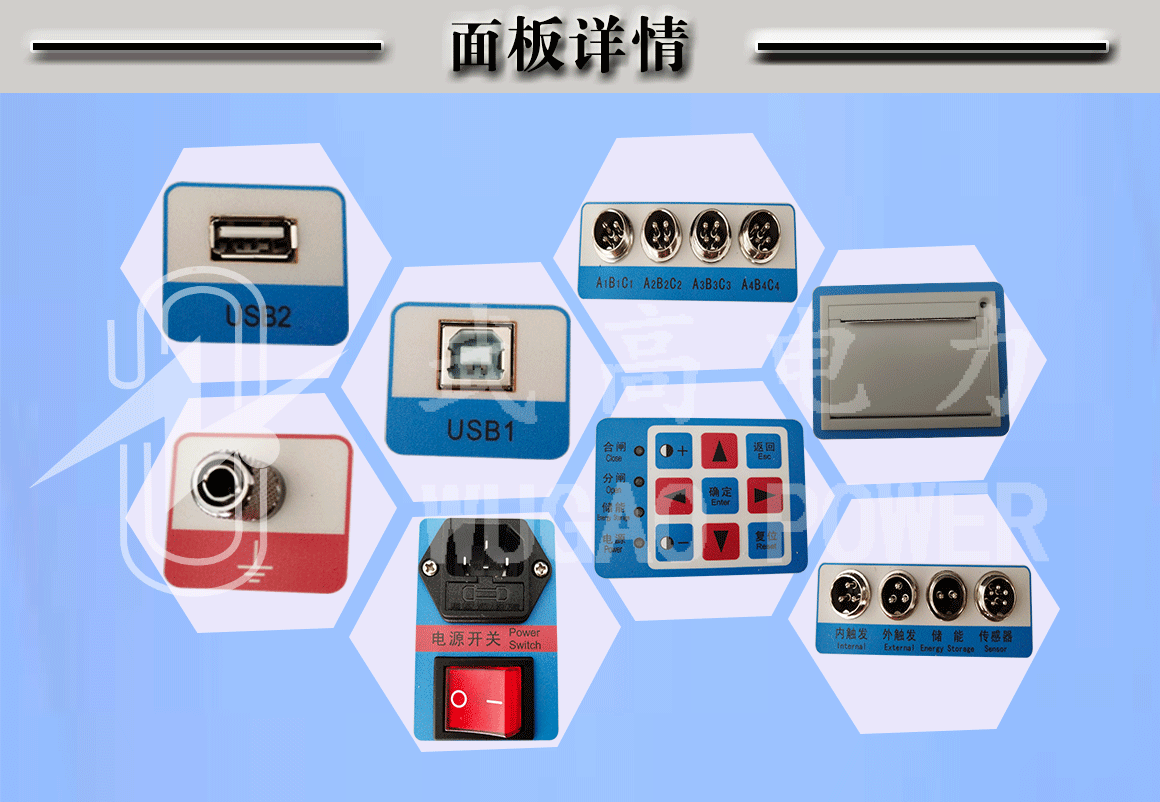

显示屏:液晶大屏幕,对比度可调


客户服务热线

027-87409251

客户服务热线

13871255353

产品别称

断路器机械特性测试仪、断路器动特性测试仪、断路器特性测试仪、开关机械特性测试仪、开关动特性测试仪、高压开关机械特性测试仪、真空开关机械特性测试仪、真空断路器机械特性测试仪、断路器双端接地机械特性测试仪。


主要测试项目及功能

测试各种电压等级和型号的高压开关的机械动作特性。

1. 12个断口的固有分、合闸时间;

2. 重合闸时间;

3. 分、合闸最大不同期性;

4. 刚分、刚合速度;

5. 弹跳时间及幅度;

6. 开关开距及开关超行程(真空开关、预置开关行程);

7. 分、合闸平均速度;

8. 显示、打印速度-距离曲线

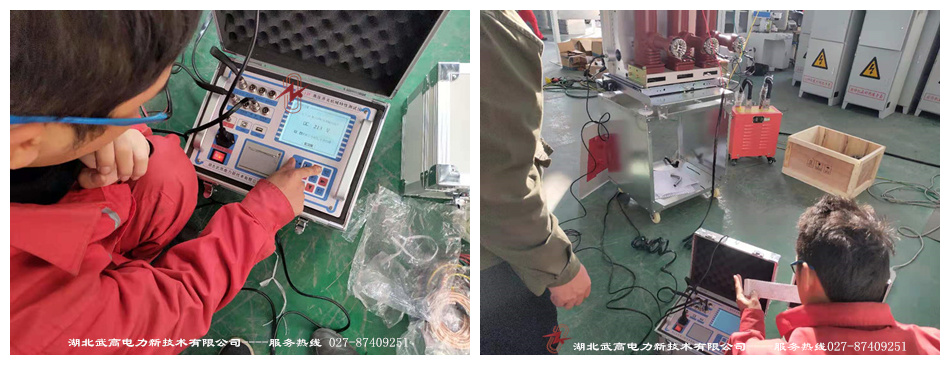

高压开关机械特性测试仪现场应用案例


                湖北澳门49码图库---为山东通海集团技术指导现场


主要技术指标

1、时间测量

同时可测量断口数:≤12个

测定过程整定时间:0~6秒

分辨率:0.1ms

2、开关开距、开关超行程、弹跳幅度测量

量程量程:<500mm

分辨率:1mm

3、测量误差

时间测量误差:±1%

行程:<500mm

分辨率:1mm

3、测量误差

时间测量误差:±1%

行程测量误差:±1%

4、工作条件

工作电压:AC220V±10%

频率:50HZ

功耗:≤60W

使用环境温度:0~40℃

使用环境湿度:≤90%RH

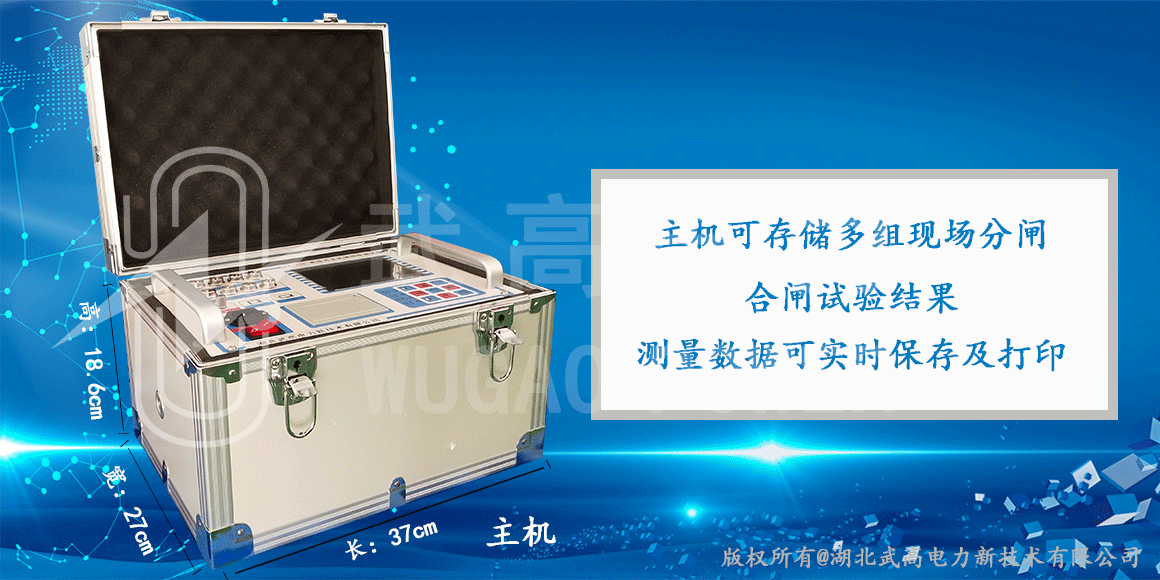

体积:400×350×200(mm3)

重量:7kg


使用说明

☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;

1. 为方便您更好的了解下载文件,正文以图片的形式提供其部分内容预览,如果需要完整版,请点击下载链接。

2.推荐使用第三方专业下载工具下载,使用PDF阅读器阅读,如需WORD格式文件也可以联系我们。

3.如果这个文件总是不能下载请联系我们或者留言,我们会第一时间为您处理。

4.如果遇到什么技术问题,您可以拨打我们24小时服务热线:027-87409251  13871255353

5.本站提供的说明书如用于商业用途,请告诉我们,谢谢合作!


GKC-12F(断路器)高压开关综合测试仪说明书下载.pdf
