SAF-5000A三相温升交直流大电流发生器(升流器)

产品的特点:

产品用途

该产品是电力、电气行业在试验和调试中需要大电流输出的必需设备。

适用范围

三相交流额定电流5000A温升试验;直流5000A温升试验。

设备组成

三相大电流变压器3台、大电流控制台1台、全桥整流器1台、单相电动调压器3台。

电源电压

三相四线AC 380V ±10%,50Hz。



客户服务热线

027-87409251

客户服务热线

13871255353

概 述 overview

SAF(6000A)程控三相大电流试验装置是电力、电气行业在试验和调试中需要大电流输出的必需设备,广泛应用于发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研院所等部门。

该产品采用先进的微电子处理技术,配合工业控制计算机,全部使用过程可提前进行设置,全中文界面,操作简单明了。全部测试项目设定后自动进行测试,无须人工干预,自动化程度高,可靠性好。

适用范围  scope of application

满足三相交流额定电流5000A温升试验;直流5000A温升试验。

设备组成  Equipment composition

三相大电流变压器3台、大电流控制台1台、全桥整流器1台、单相电动调压器3台。

运行条件 condition

◆电源电压:三相四线AC 380V ±10%,50Hz;

◆供电容量为100KVA,无需要独立的供电线路,对电能质量没有影响;

◆额定工作温度+25℃,允许变化范围-10℃~45℃,空气相对湿度不超过85%;

◆控制系统室远离电磁场干扰与机械振动,避免腐蚀性气体的侵蚀;

◆空气中不得有过量的尘埃、酸、盐、腐蚀及爆炸性气体;

◆安装海拔不超过1000m。

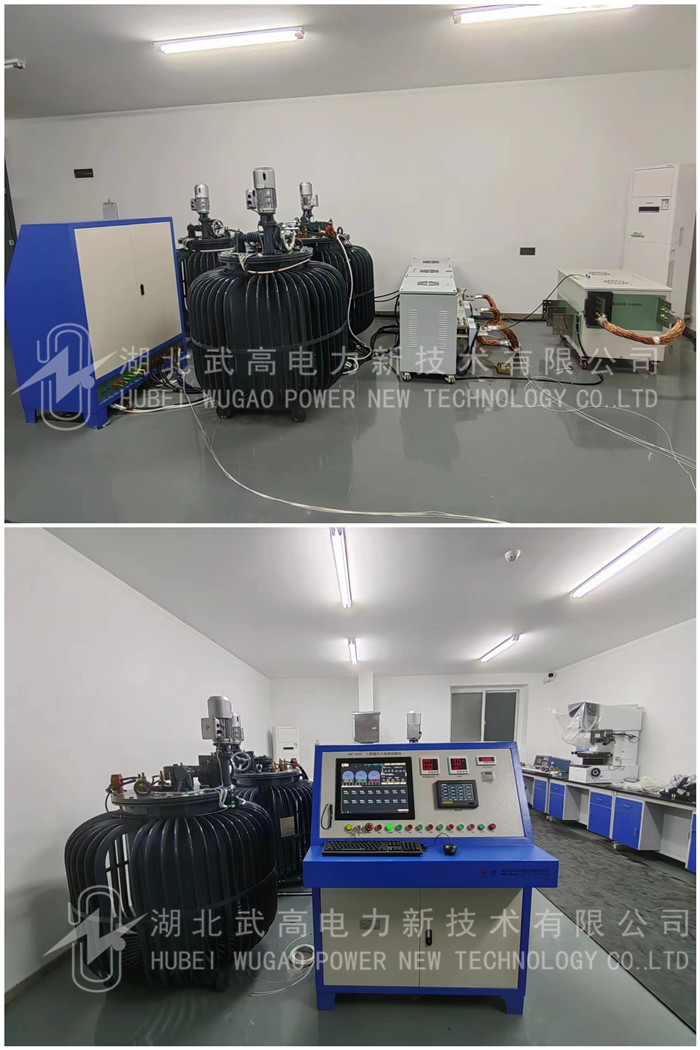

四、产品现场示意图:








产品技术指标  Product technical indicators

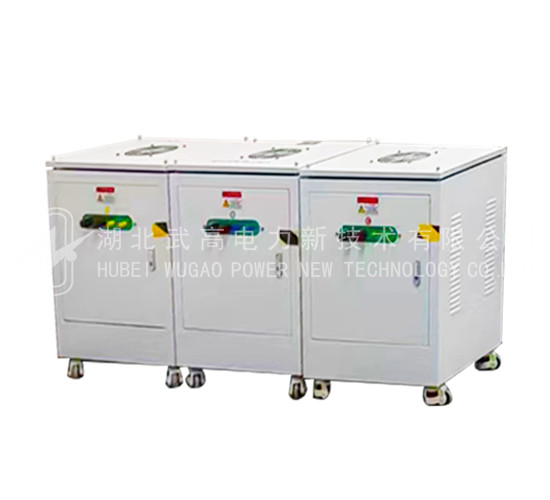

1.三相大电流变压器

参考标准:

◆JB/T9641—1999        《试验变压器》

◆GB/T10228—1997       《干式电力变压器技术参数和要求》

◆容    量:100KVA

◆输入额定电压:  三相四线380V

◆输入额定电流:3* 100A

◆输出电压: 交流0-10V;直流0-9v

◆输出电流:AC;3*6000A;DC;1*5000A

◆频    率:50Hz、正弦波

◆运行方式:5000A以下电流及不超出线路负载条件下满足8小时温升运行

◆形式及冷却方式:干式风冷

◆数    量:1台

◆全桥整流器:1台,输出电流0-5000A,额定负载条件下满足温升运行

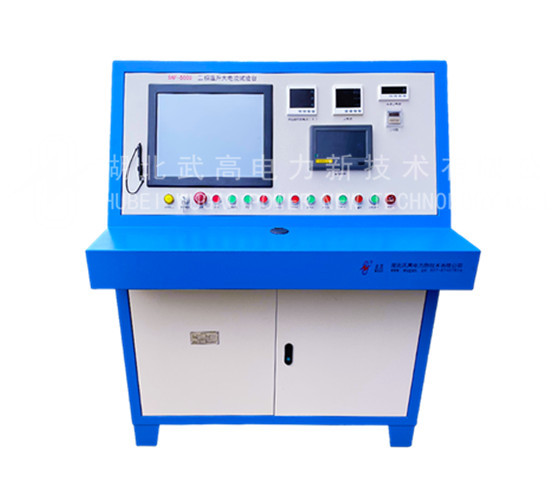

2.大电流控制台

◆驱动单元,控制调压器电机正反运行调节大电流大小;

◆信号调理及采样单元;

◆控制及数据分析单元,实现整个试验过程,全自动化控制;

◆计算机软件系统,全中文操作界面,设计人性化,便于操作。参数设定,电流、电压、时间,系统状态及提示信息等全部在软件中完成。


3.系统技术参数

◆输出电流:交流三相AC 0 ~ 6000A;直流0-5000A

◆输入电源;AC380v,电源功率100KVA

◆电流测量精度:1000A以下0.5 %FS ± 3 字

◆互感器精度:

0~6000A      0.2级。

◆计时长度:0 ~24.0 h

◆直流霍尔传感器:0-5000A,信号电压直流0-5v


4.单相电动调压器(三台)

额  定 容 量:75KVA

输入额定电压: 380V

输入额定电流:187.5A

输出额定电压; 0-430V

输出额定电流;187.5A


下载说明:

1. 为方便您更好的了解下载文件,正文以图片的形式提供其部分内容预览,如果需要完整版,请点击下载链接。

2.推荐使用第三方专业下载工具下载,使用PDF阅读器阅读,如需WORD格式文件也可以联系我们。

3.如果这个文件总是不能下载请联系我们或者留言,我们会第一时间为您处理。

4.如果遇到什么技术问题,您可以拨打我们24小时服务热线:027-87409251  13871255353

5.本站提供的说明书如用于商业用途,请告诉我们,谢谢合作!

三相温升电流发生器(升流器)说明书下载.pdf
