产品中心

产品分类

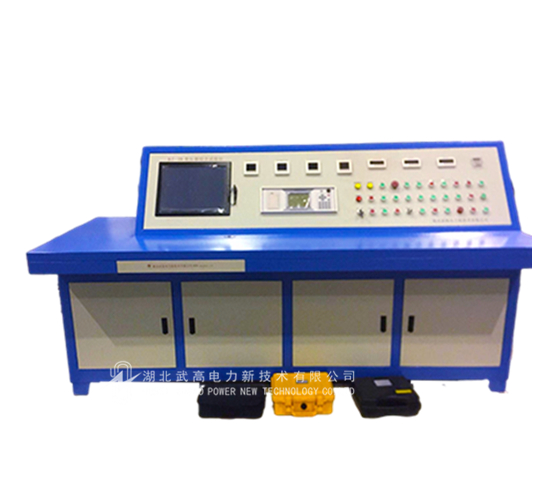

BZ-II微机型变压器综合测试台(系统)

产品的特点:

产品用途

该试验台主要是对电力变压器,配电变压器的空载、负载特性进行试验及测试。

产品特点

仪器采用大屏幕背光液晶显示,操作、显示分类清楚直观,操作方便。

适用范围

能满足10KVA—10000KVA以下的电力变压器的直流电阻测试、变比组别测试、感应耐压测试等试验。

产品标准

符合GB/T4776,GB/T5169,GB/4285等相关国家标准。



客户服务热线

027-87409251

客户服务热线

13871255353

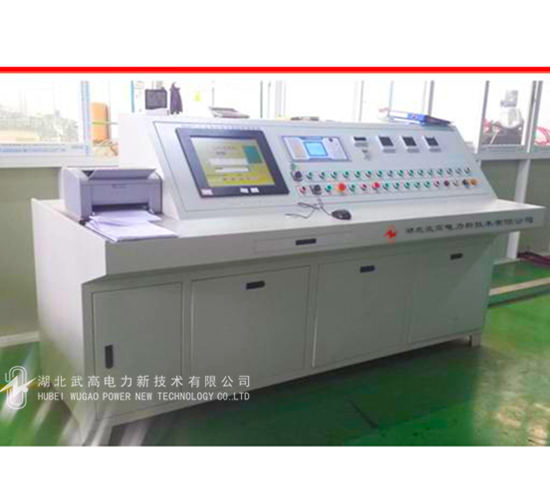

产品概述 Overview

BZ-II型变压器综合特性测试台,变压器综合试验台,符合GB/T4776,GB/T5169,GB/4285等相关国家标准。该试验台主要是对电力变压器,配电变压器的空载、负载特性进行试验,也可对被试变压器进行倍频感应及工频耐压试验以及倍频试验,该装置测量部分由高档单片机控制,数字显示,空载,短路等测试数据由单片机同步采样,避免了传统试验方法中电压,电流表,功率表分别读数并由人工计算造成的误差。执行标准:GB1094.5-2008 DL/T596-2005 GB/501-2006。

产品别名: 变压器特性测试台、变压器综合试验台、变压器测试台、变压器试验台、变压器综合测试仪,变压器综合试验台。


产品特点 Product Features

1、仪器采用大屏幕背光液晶显示,操作、显示分类清楚直观,操作方便。

2、能满足10KVA—10000KVA以下的电力变压器的直流电阻测试、变比组别测试、空载损耗测试、负载损耗测试、交流耐压测试、感应耐压测试等试验。

3、电压、电流数显表或指针表直读,损耗、变比、直阻测试结果打印输出。

4、耐压试验过电流声光报警、计时。



产品参数 Product parameters

1、该台体可以完成电压等级10KV、35KV、110KV、220KV,容量10KVA-10000KVA和以下变压器的空载试验、负载试验、工频 试验、倍频试验的测量和控制部分。

2、台体测量监视部分:输入三相电压监测仪表(数字显示),输入电流监测仪表(数字显示),台体输出电压监测仪表(数字显示),工频试验电压测量仪表(数字显示),工频试验电流测量仪表(数字显示),倍频试验电压测量仪表(数字显示),倍频试验电流测量仪表(数字显示)。

3、台体操作控制部分:试验项目功能切换,台体电压输入输出控制;空负载试验电流换档控制;调压器升压、降压控制。

4、台体保护部分:空负载试验过流保护、工频试验过流保护、倍频试验过流保护。

5、台体供电方式是三线四线制供电方式。

6、台体电流互感器部分:采用两只同型号0.05级电流互感器,互感器档位为多档位。

7、高压互感器及中频无刷发电机外置。

 BZ-II微机型变压器综合试验台说明书下载.pdf

使用说明:

☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;

1. 为方便您更好的了解下载文件,正文以图片的形式提供其部分内容预览,如果需要完整版,请点击下载链接。

2.推荐使用第三方专业下载工具下载,使用PDF阅读器阅读,如需WORD格式文件也可以联系我们。

3.如果这个文件总是不能下载请联系我们或者留言,我们会第一时间为您处理。

4.如果遇到什么技术问题,您可以拨打我们24小时服务热线:027-87409251  13871255353

5.本站提供的说明书如用于商业用途,请告诉我们,谢谢合作
