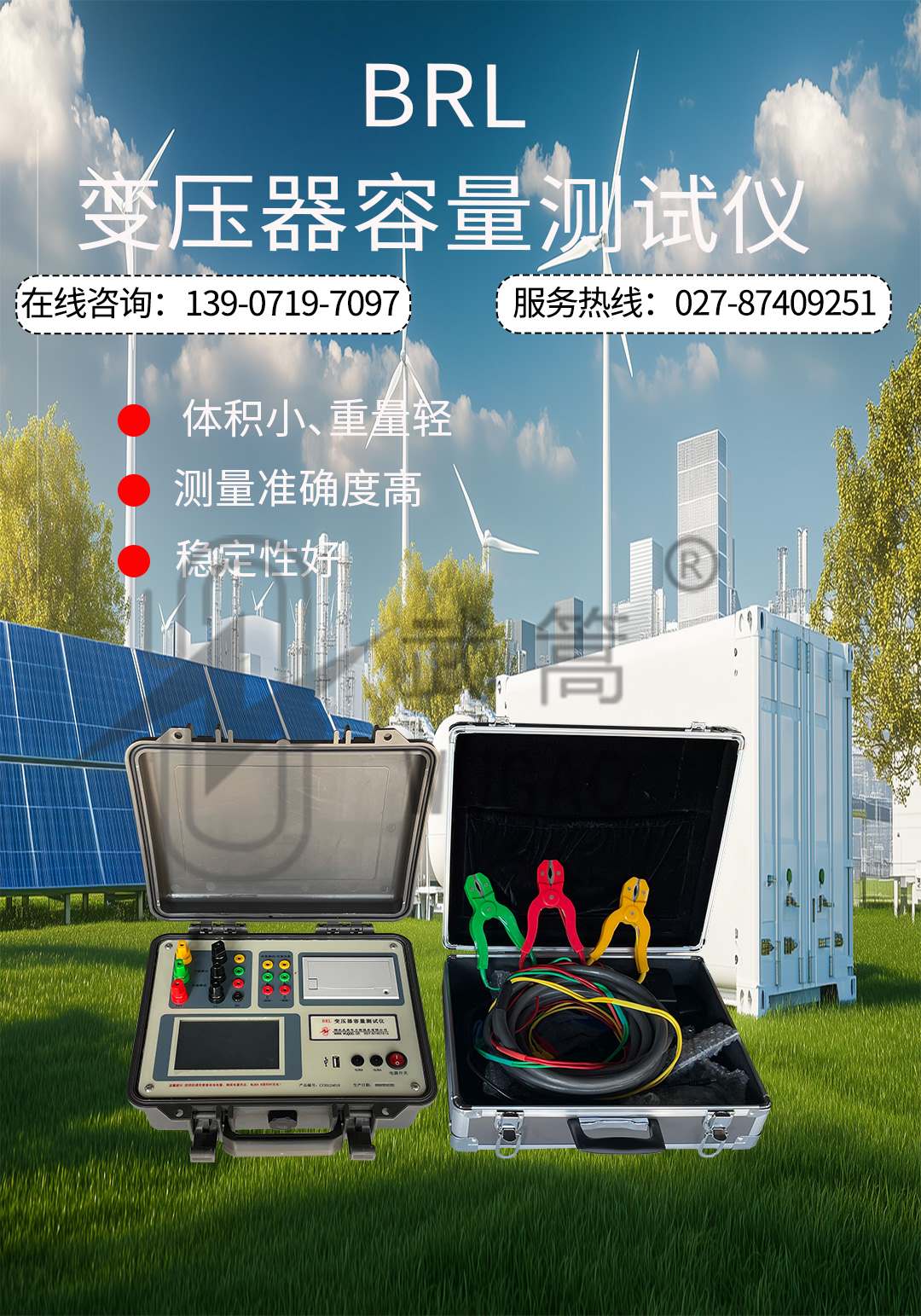

功能特点 Functional characteristics

1、可精确测量各种配电变压器的容量，无源测量，方便、准确。

2、内部自带电源、自动产生三相大功率测试电源。

3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。

4、通过空载试验可准确判定被测变压器的型号，包括：油浸式S7、S9、S11、S13、S15、S20、S21、S22、S25；干变SCB9、SCB10、SCB11、SCB12、SCB13、SCB14、SCB15、SCB17、SCB18、SCB19等各种类型的变压器。

5、可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位。

6、可测量电压和电流的2-32次谐波含量和总谐波失真度。

7、可进行简单的矢量分析，绘制矢量图。

8、显示各电参量的波形图，做为示波器使用。

9、电压回路宽量限：电压最大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

10、电流量程分高低档，最大可保证100A测量范围，最小可保证毫安级的幅值准确测量，可满足PT的阻抗电压测量。

11、容量测量范围：20kVA~800000kVA（三相变） 5kVA~100000kVA（单相变）

12、电池剩余电量百分数指示功能，绝非简单的亏电报警。

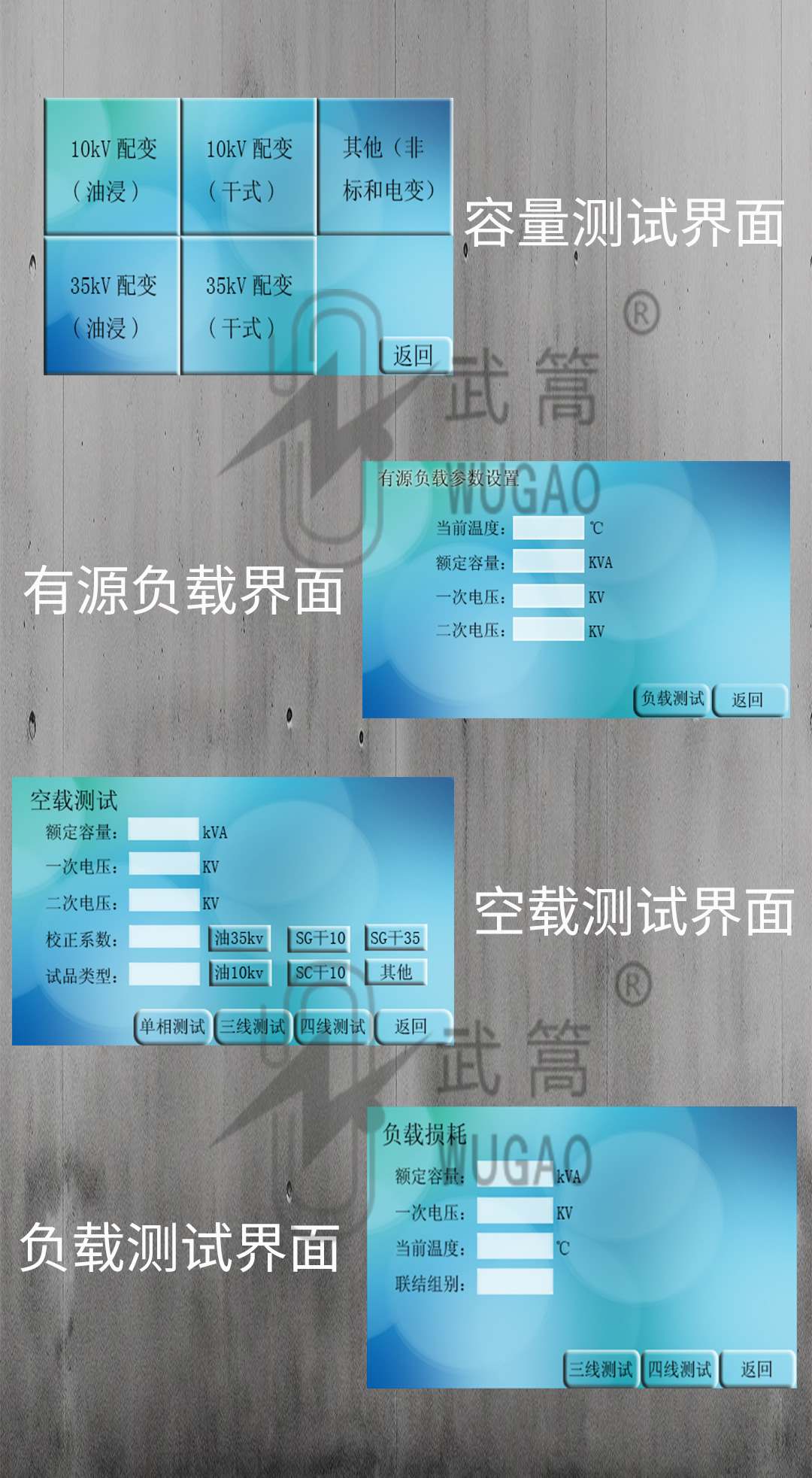

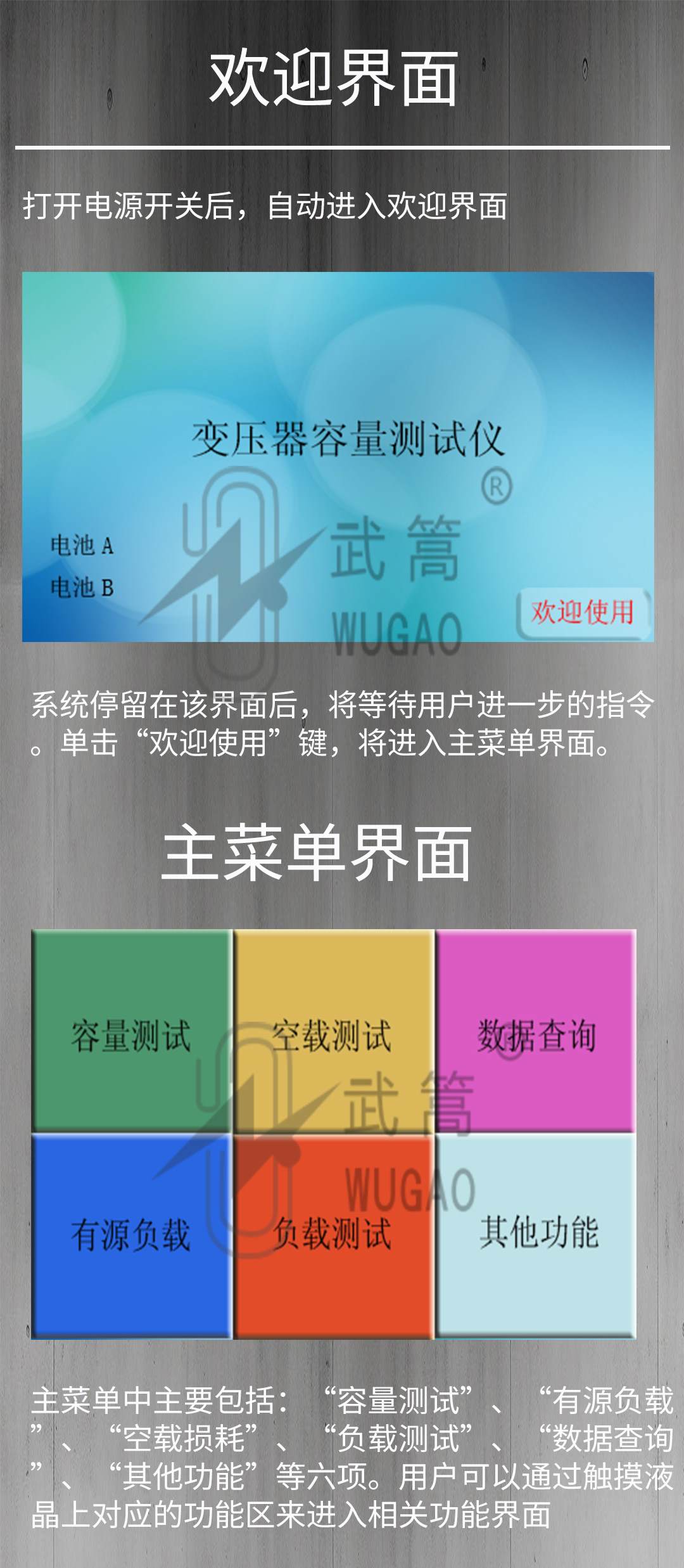

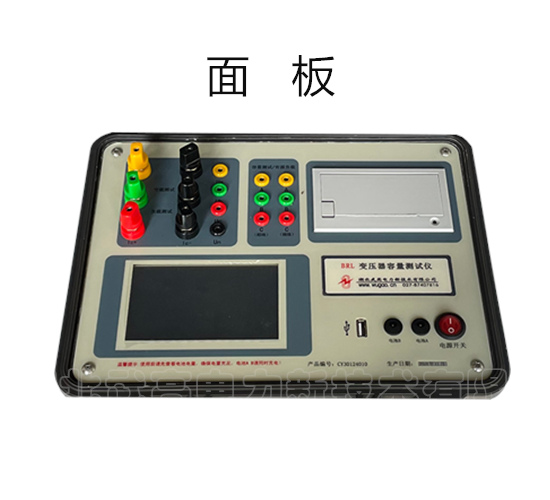

13、大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键寿命更长。

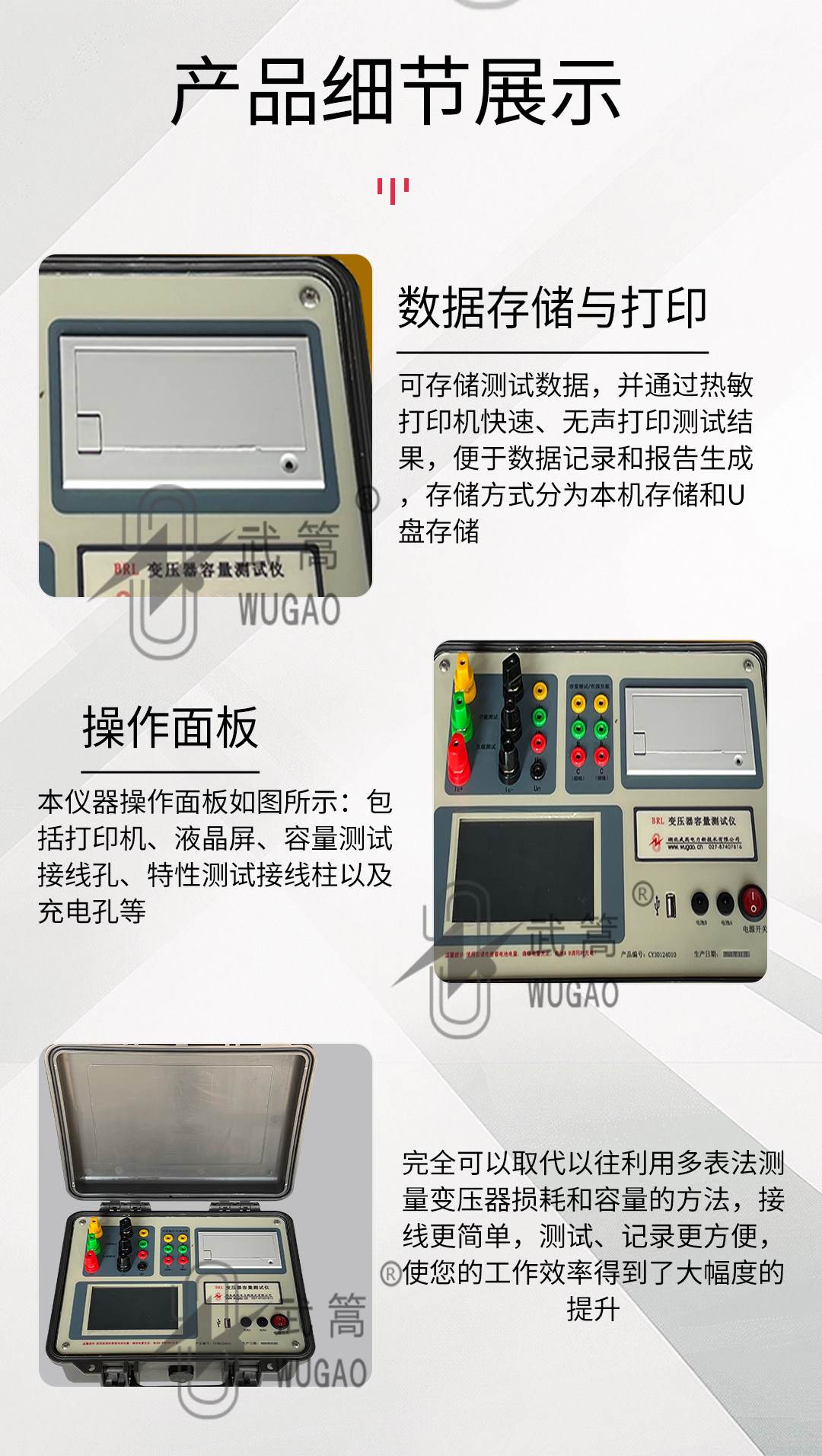

14、用户可随时将测试的数据通过微型打印机将结果打印出来。

15、测试结果存储功能，可存储200组容量测试数据。

技术指标 TECHNICAL INDEX

1、输入特性

有源部分：

电压测量范围：0~10V

电流测量范围：0~10A

无源部分：

电压测量范围：0~750V 宽量限。

电流测量范围：0~20A~100A内部双量程，自动或手动选档。

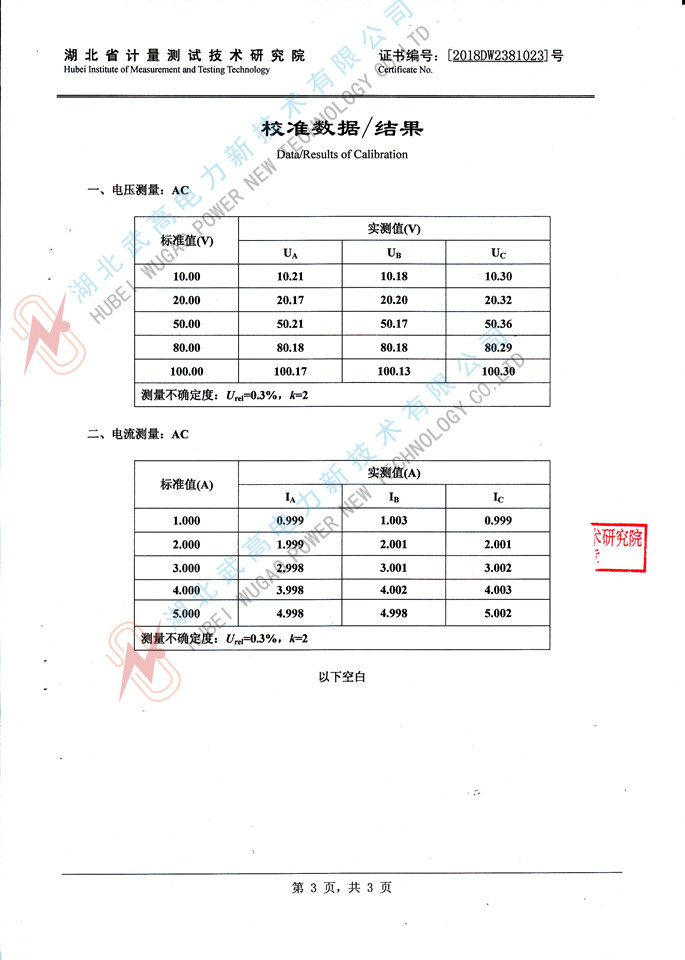

2、准确度

电压：±0.2%

电流：±0.2%

功率：±0.2%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）

3、工作温度：－25℃~ +65℃

4、充电电源：交流160V~260V

5、绝缘：

⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。

6、主机体积：32cm×24cm×13cm

7、重量：3kg

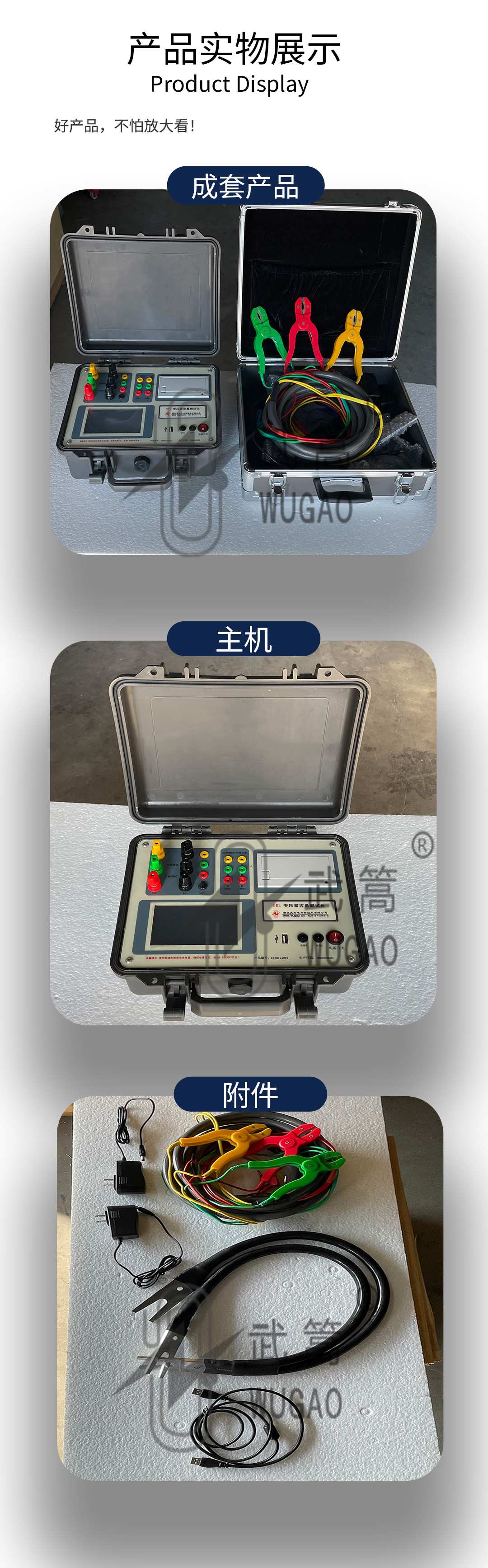

使用说明Instructions for use

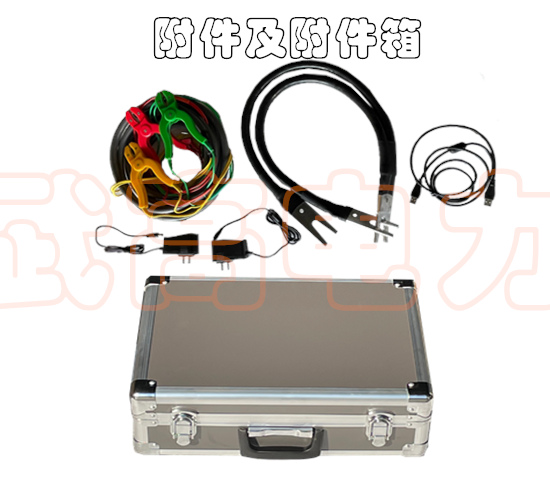

☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；

☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；

☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；

☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；

1. 为方便您更好的了解下载文件，正文以图片的形式提供其部分内容预览，如果需要完整版，请点击下载链接。

2.推荐使用第三方专业下载工具下载，使用PDF阅读器阅读，如需WORD格式文件也可以联系我们。

3.如果这个文件总是不能下载请联系我们或者留言，我们会第一时间为您处理。

4.如果遇到什么技术问题，您可以拨打我们24小时服务热线：027-87409251  13871255353

5.本站提供的说明书如用于商业用途，请告诉我们，谢谢合作！

BRL变压器容量及空负载特性测试仪说明书下载.pdf
