产品概述 Overview

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

功能特点 Functional characteristics

• 对星型接法有中性点引出的绕组测试时，仪器可以采取三相同时测量的方式测试A0、B0、C0相的直流电阻，大大节省测试时间；

• 显示、打印变压器的高中低压绕组的全部测试数据，并自动计算出三相不平衡率；

• 具有完善的反电势保护功能；

• 具有自动放电和放电指示功能，减少误操作，保证设备及人员安全；

• 仪器可以永久存储测试数据500组，还可以使用优盘存储数据；

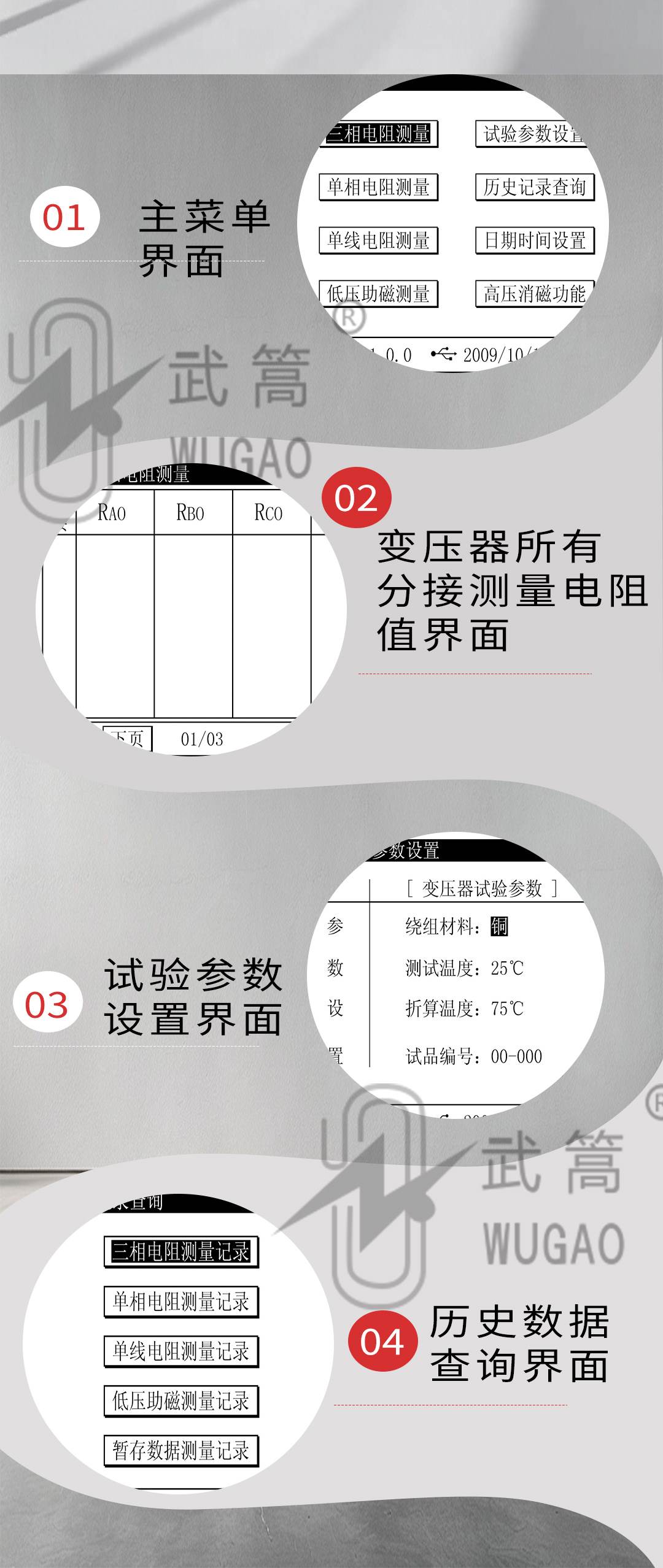

• 仪器采用5.7寸超大液晶显示，可随时打印测试结果；

• 仪器具有适用温度宽，精度高，防震，抗干扰，携带方便等特点。

技术参数 Technical Parameter

输出电流

三相测试：2*10A、2*5A、2*2A

单相测试：20A、10A、2A

测试范围

2*10A：500μΩ～500mΩ

2*5A： 1mΩ～1Ω

2*2A： 2.5mΩ～2.5Ω

20A：  250μΩ～1Ω

10A：  500μΩ～2Ω

2A：   2.5mΩ～10Ω

分 辨 率：0.1μΩ

测量精度: ±(0.2%读数+2字)

外形尺：420mm×250mm×340mm

仪器重量: 15kg

使用说明：

☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；

1. 为方便您更好的了解下载文件，正文以图片的形式提供其部分内容预览，如果需要完整版，请点击下载链接。

2.推荐使用第三方专业下载工具下载，使用PDF阅读器阅读，如需WORD格式文件也可以联系我们。

3.如果这个文件总是不能下载请联系我们或者留言，我们会第一时间为您处理。

4.如果遇到什么技术问题，您可以拨打我们24小时服务热线：027-87409251  13871255353

5.本站提供的说明书如用于商业用途，请告诉我们，谢谢合作！

zdc33(20a)三通道直流电阻测试仪说明书点击下载.pdf
