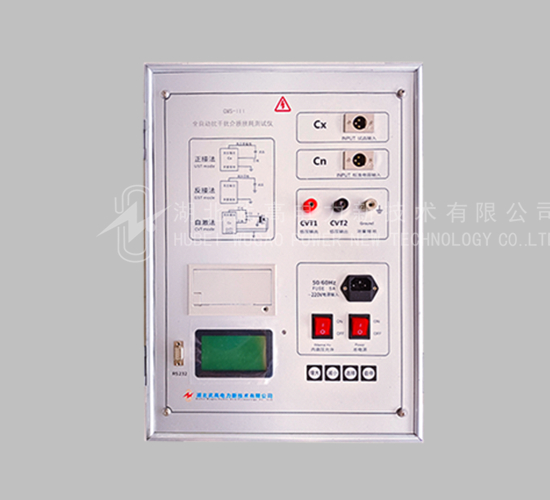

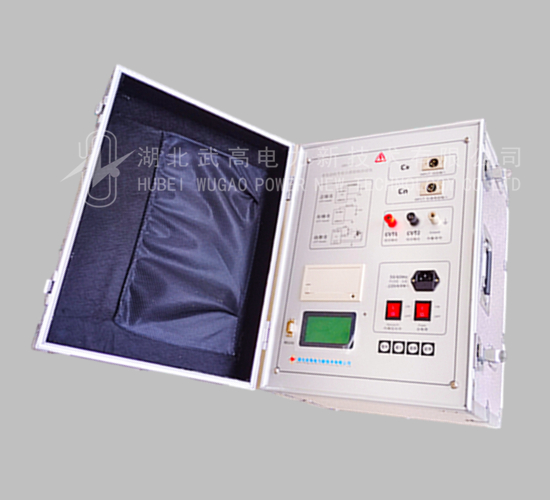

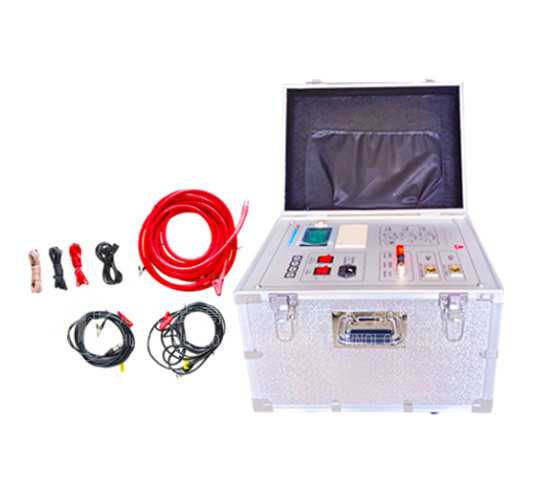

GWS-II抗干扰介质损耗测试仪

产品的特点:

产品用途

用于变电站及电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。

产品特点

采用变频电源技术,抗干扰能力强、测试速度快。

高压输出

电压:0.5~10kV,电流:200mA。

升降压方式

连续平滑调节。

客户服务热线

027-87409251

客户服务热线

13871255353

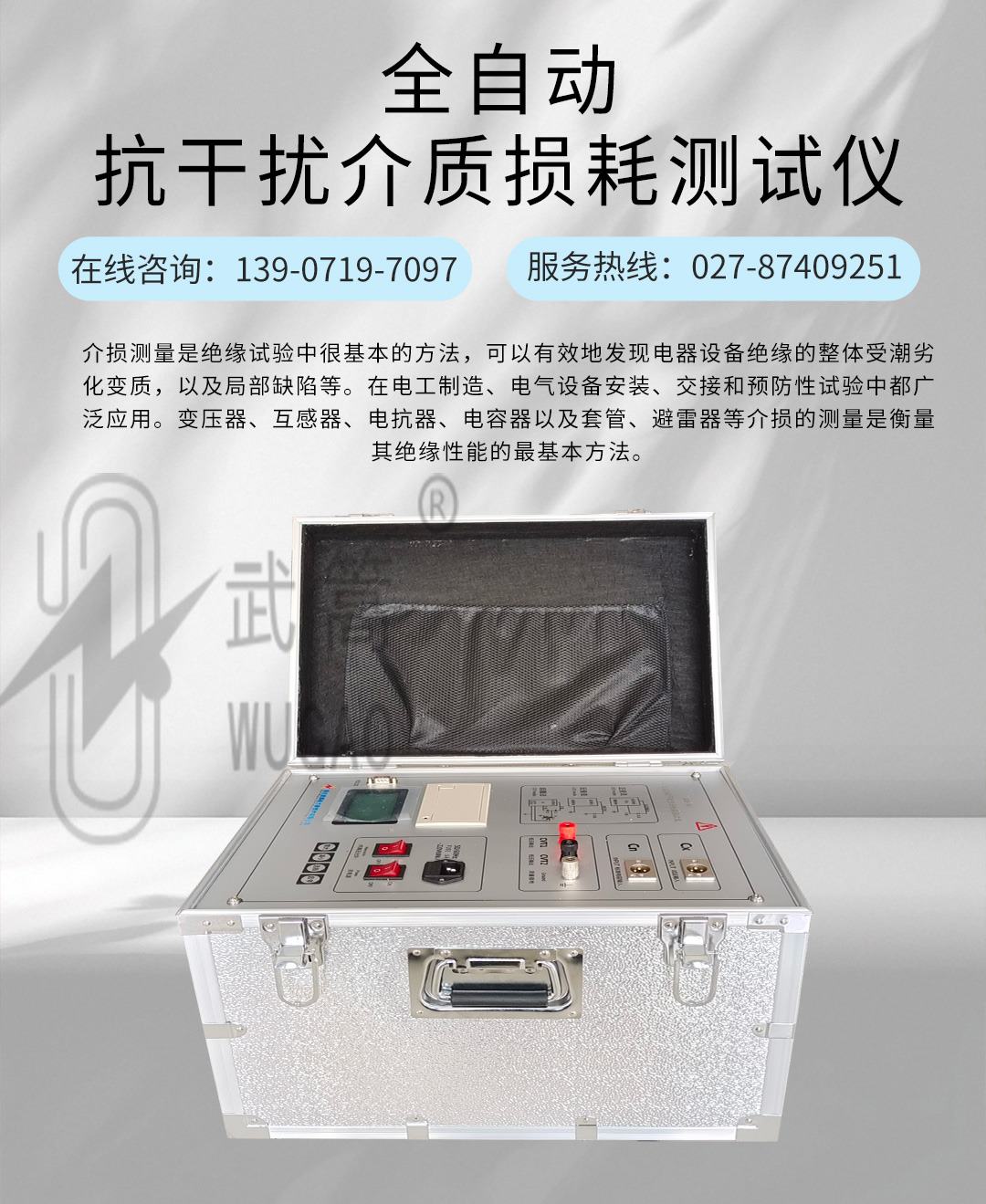

仪器概述 Instrument Overview

介损测量是绝缘试验中很基本的方法,可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等。在电工制造、电气设备安装、交接和预防性试验中都广泛应用。变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的最基本方法。GWS-III介损测试仪突破了传统的电桥测量方式,采用变频电源技术,利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算;达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便;电源采用大功率开关电源,输出45Hz和55Hz纯正弦波,自动加压,可提供最高10千伏的电压;自动滤除50Hz干扰,适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。


可测试参数 Testable parameters

仪器可测量下列参数并数字显示:

被测试品的电容量值CX,以pF或nF为单位,1nF=1000pF。

被测试品的介质损耗值tgδ,以%显示。

技术指标 TECHNICAL INDEX

准确度: Cx: ±(读数×1%+1pF)

tgδ: ±(读数×1%+0.00040)

抗干扰指标:变频抗干扰,在200%干扰下仍能达到上述准确度。

电容量范围:内施高压: 3pF~60000pF/10kV 60pF~1μF/0.5kV

外施高压: 3pF~1.5μF/10kV 60pF~30μF/0.5kV

分辨率: 最高0.001pF,4位有效数字

tgδ范围: 不限,分辨率0.001%,电容、电感、电阻三种试品自动识别。

试验电流范围:10μA~1A

内施高压: 设定电压范围:0.5~10kV

最大输出电流:200mA

升降压方式:连续平滑调节

试验频率: 45、50、55、60、65Hz单频

45/55Hz、55/65Hz、47.5/52.5Hz自动双变频

频率精度: ±0.01Hz

外施高压: 正接线时最大试验电流1A,工频或变频40-70Hz

反接线时最大试验电流10kV/1A,工频或变频40-70Hz

CVT自激法低压输出:输出电压3~50V,输出电流3~30A

测量时间: 约40s,与测量方式有关

输入电源: 180V~270VAC,50Hz±1%,市电或发电机供电

计算机接口: 标准RS232接口

打印机: 炜煌A7热敏微型打印机

环境温度: -10℃~50℃

相对湿度: <90%

外形尺寸:460×360×350mm

仪器重量:28kg



使用说明:

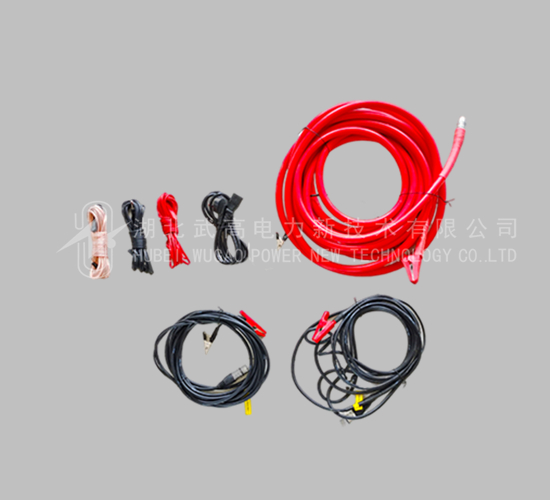

☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;

1. 为方便您更好的了解下载文件,正文以图片的形式提供其部分内容预览,如果需要完整版,请点击下载链接。

2.推荐使用第三方专业下载工具下载,使用PDF阅读器阅读,如需WORD格式文件也可以联系我们。

3.如果这个文件总是不能下载请联系我们或者留言,我们会第一时间为您处理。

4.如果遇到什么技术问题,您可以拨打我们24小时服务热线:027-87409251  13871255353

5.本站提供的说明书如用于商业用途,请告诉我们,谢谢合作!

GWS-II抗干扰介损仪说明书下载.pdf
