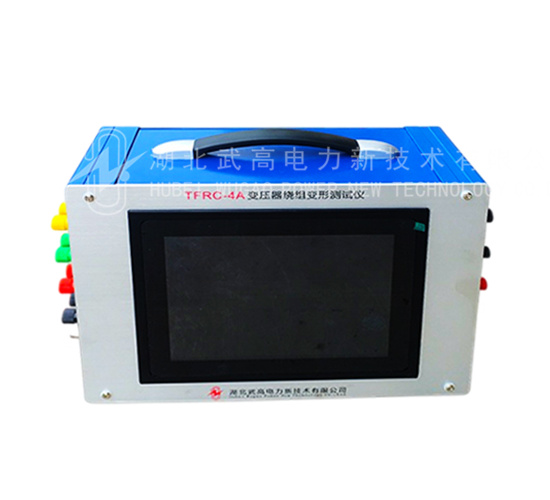

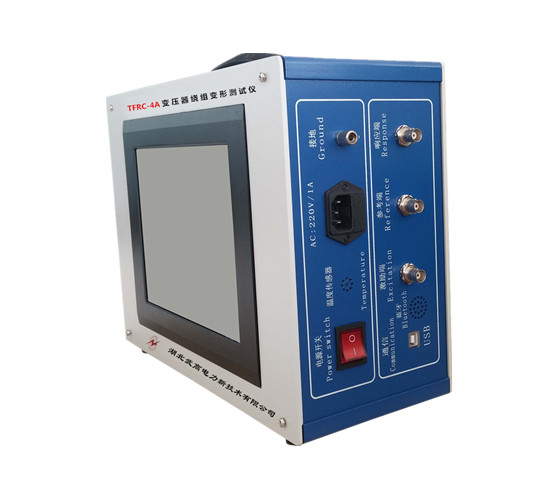

TFRC-4A变压器绕组变形测试仪

产品的特点:

测量系统

由电脑及单片机构成,高精度测量系统,操作简单。

产品用途

对变压器内部绕组特征参数的测量,采用频响法,对变压器内部故障作出准确判断。

线性扫频测量范围

(10Hz)-(10MHz)40000扫频点、分辨率为0.25kHz、0.5kHz和1kHz。

技术参数

幅度测量范围: (-120dB)至(+20dB);2.幅度测量精度: 0.1dB;3.扫描频率精度: 0.01%


客户服务热线

027-87409251

客户服务热线

13871255353

仪器概述 Instrument Overview

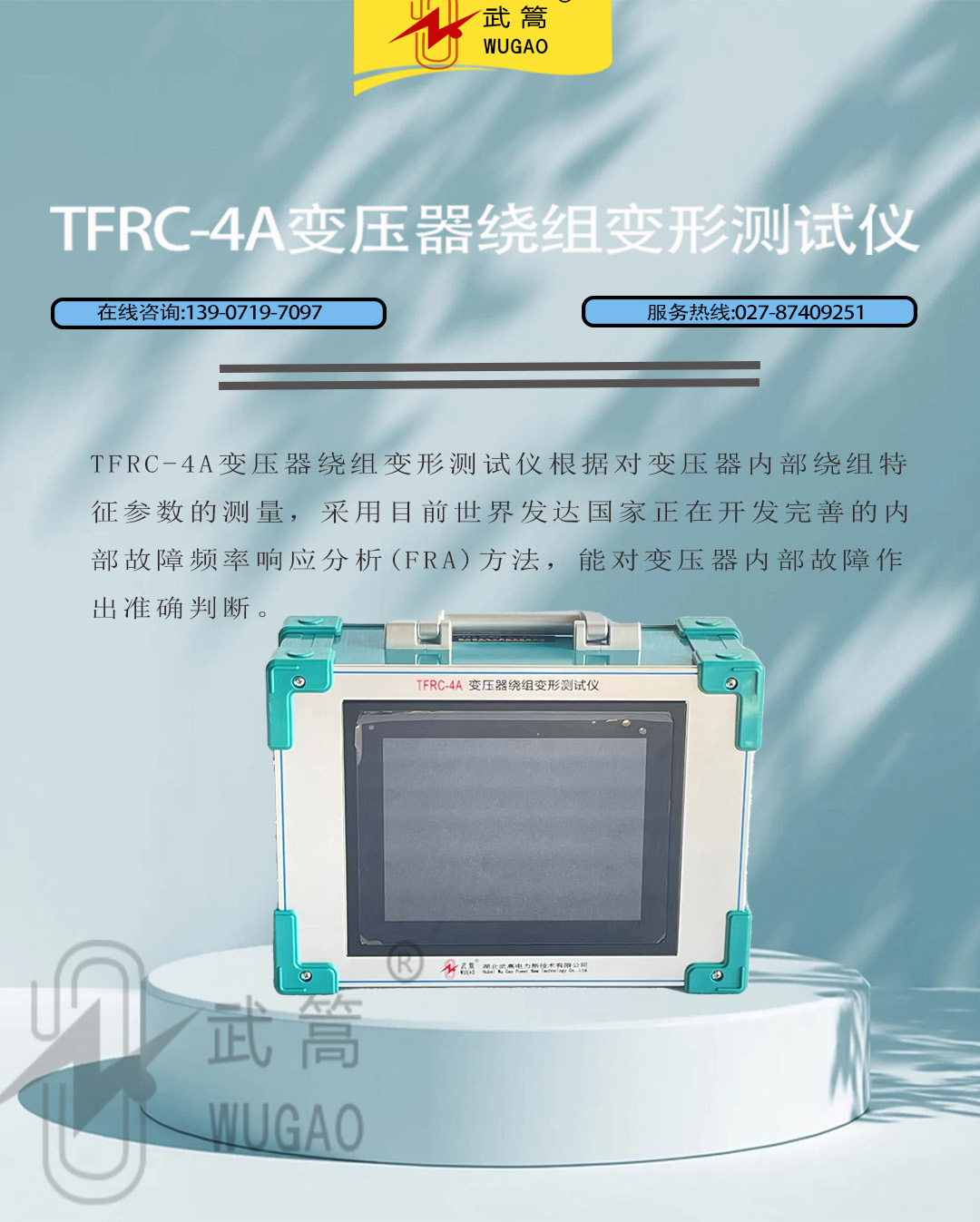

TFRC-4A变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量,采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法,能对变压器内部故障作出准确判断。

变压器在试验过程中发生匝间、相间短路,或在运输过程中发生冲撞,造成线圈相对位移,以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形,就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征,即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的变压器绕组测试仪,就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV~500kV电力变压器的内部结构故障检测。

变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后,根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势,来确定变压器内部绕组的变化程度,进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。

对于运行中的变压器而言,无论过去是否保存有频域特征图,通过比较故障变压器线圈间特征图谱的差异,也可以对故障程度进行判断。变压器绕组变形测试仪由电脑及单片机构成高精度测量系统,结构紧凑,操作简单,具有较完备的测试分析功能,对照使用说明书或经过短期培训即可自行操作使用。


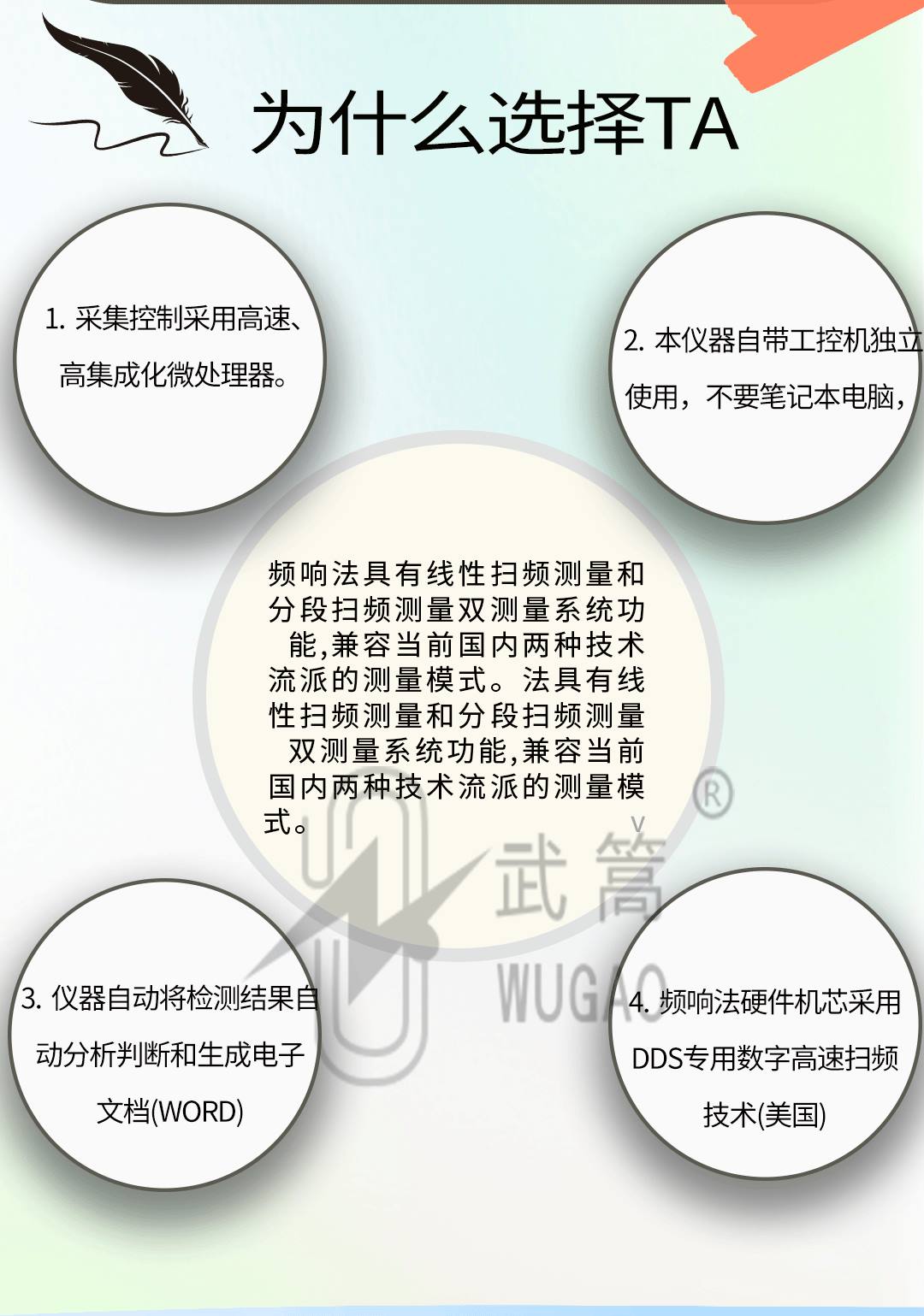

主要技术特点 Main technical features

1.采集控制采用高速、高集成化微处理器。

2.也可以采用笔记本电脑与仪器之间通信USB接口功能。

3.使用工控机与测量仪器一体化,在测量现场不需使用移动电脑。

4.硬件机芯采用DDS专用数字高速扫频技术(美国),通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。

5.高速双通道16位A/D采样(现场试验改变分接开关,波形曲线有明变化)。

6.信号输出幅度软件调节,最大幅度峰值±10V。

7.计算机将检测结果生成电子文档(Word)。

8.仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式。

9.幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标(频率)具有线性分度及对数分度两种,因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线,用户可根据实际需要选用。



主要技术参数 Main technical parameters

扫描方式

1.线性扫描分布

扫频测量范围:(10Hz)-(10MHz)40000扫频点、分辨率为0.25kHz、0.5kHz和1kHz。

2.分段扫频测量分布

扫频测量范围:(0.5kHz)-(1MHz)、2000扫频点;

(0.5kHz)-(10kHz)

(10kHz)-(100kHz)

(100kHz)-(500kHz)

(500kHz)-(1000kHz)


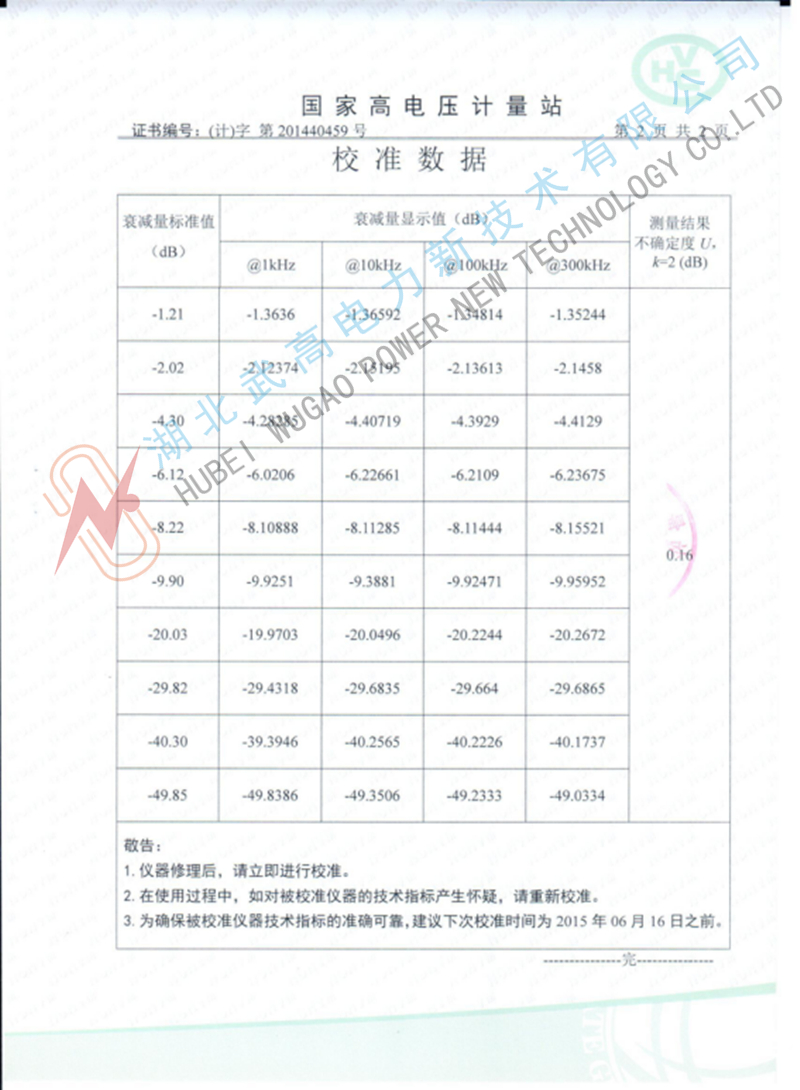

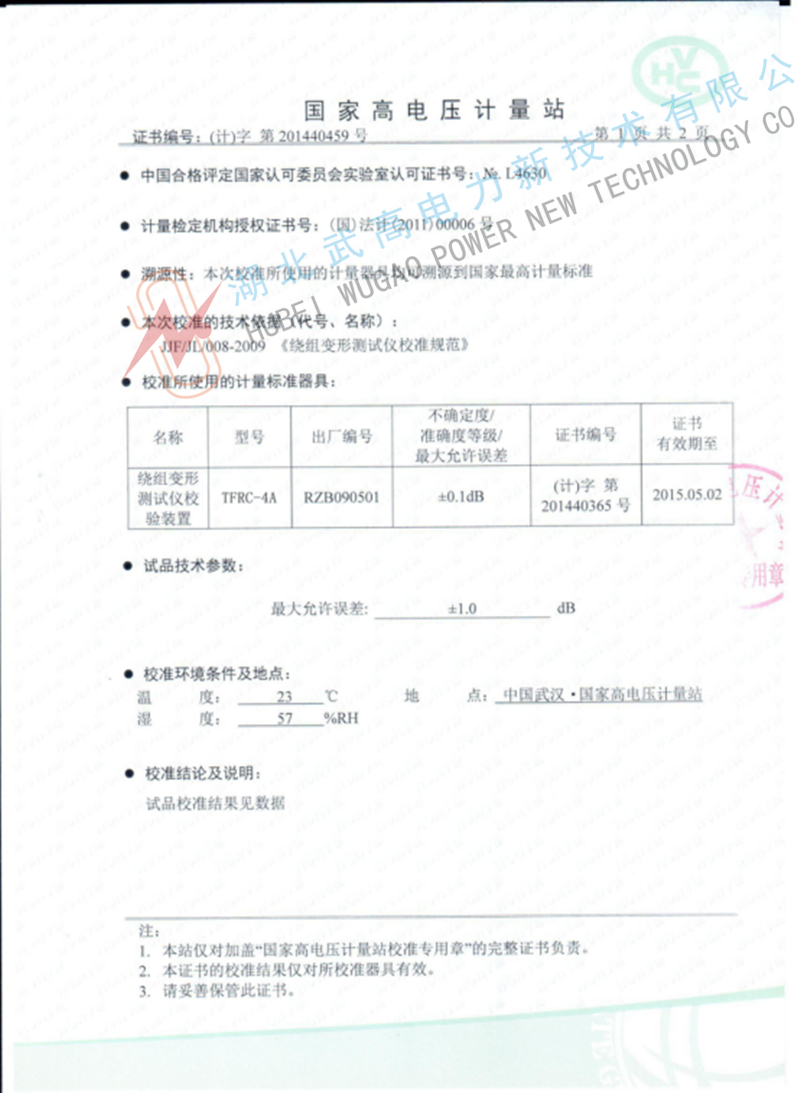

其他技术参数 Other technical parameters

1.幅度测量范围: (-120dB)至(+20dB)

2.幅度测量精度: 0.1dB

3.扫描频率精度: 0.01%

4.信号输入阻抗:1MΩ

5.信号输出阻抗:50Ω

6.信号输出幅值:±20V

7.同相测试重复率:99.9%

8.测量仪器尺寸(长宽高)355X145X270(mm)

9.仪器铝合金箱尺寸(长宽高)410X360X350(mm)

10.总体重量:17Kg



使用说明:

☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;

1. 为方便您更好的了解下载文件,正文以图片的形式提供其部分内容预览,如果需要完整版,请点击下载链接。

2.推荐使用第三方专业下载工具下载,使用PDF阅读器阅读,如需WORD格式文件也可以联系我们。

3.如果这个文件总是不能下载请联系我们或者留言,我们会第一时间为您处理。

4.如果遇到什么技术问题,您可以拨打我们24小时服务热线:027-87409251  13871255353                                    5.本站提供的说明书如用于商业用途,请告诉我们,谢谢合作!


tfrc-4a变压器绕组变形测试仪说明书点击下载.pdf

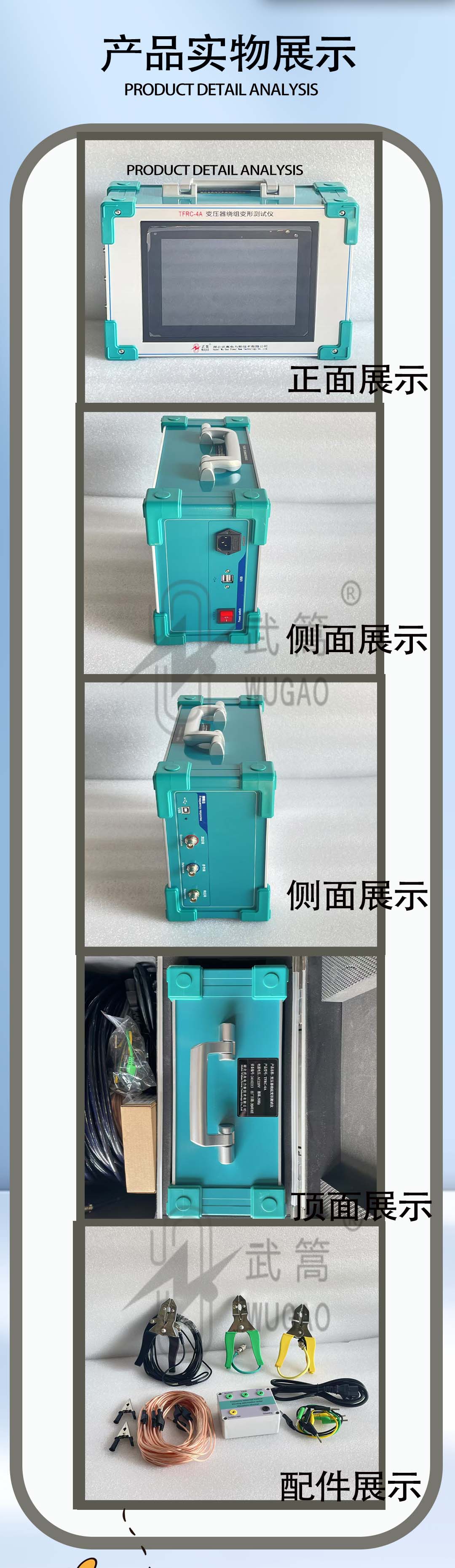

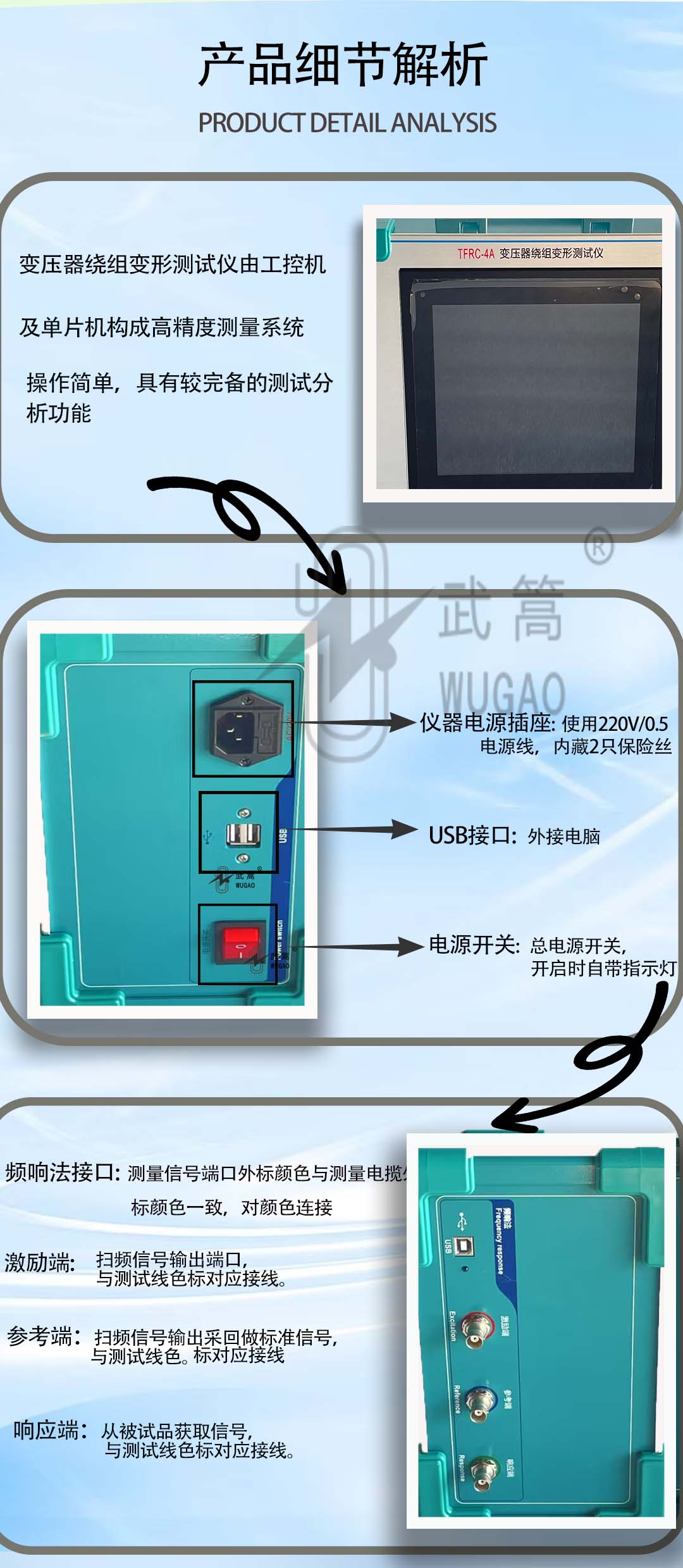

详情图1.jpg详情图 2.jpg700详情.jpg详情700.jpg
