1.1 概论
局部放电不会使电极完全短路的电气放电。 这种放电的幅值通常都很小。但是它们确实会导致绝缘层性能的不断下降,最终导致电气设备的故障。
非侵入式局部放电检测提供了既快速又简单的方法, 用于识别可能会引起停电或造成人员伤害的潜在绝缘故障。
局部放电会以下述的方式放射能量:
电磁能量:无线电波、光、热声能:声波、超声波
气体:臭氧、氮氧化物。
非侵入式检测最实用的技术都是基于检测电磁频谱中的高频部分以及超声波信号。本产品是专门开发的操作简单的用于检测电磁波及超声波活动的仪器。
2.2 空气传播的超声波放电活动
局部放电活动中的声波辐射会出现在整个声谱范围中。 听声音是可能的,但是要取决于各人的听觉能力。
使用仪器来检测声谱中的超声波具有几个优点。 仪器比人耳更敏感,与操作员无关,且工作在音频以上的频率,并且具有更强的方向性。
最敏感的检测方法是使用中心频率为40 ~200kHz 的超声波传感器。 该方法可以非常成功地检测局部放电活动。
2.3 空气传播的超声波放电活动
当局部放电活动出现在高压开关柜绝缘层中时, 它会产生高频电磁波, 它只可以通过金属外壳上的开孔从开关柜内泄漏到外表面。这些开孔可以是外壳缝隙或密封垫圈及其它绝缘部件周围的间隙。
当电磁波传播到开关柜外面时, 它会在接地的金属外壳上产生瞬态电压。瞬态地电压( TEV) 在几个毫伏至几伏的范围内,存在时间很短,具有几个纳秒的上升时间。
可采用非侵入方式将探头放在开关柜的外面来检测局部放电活动。

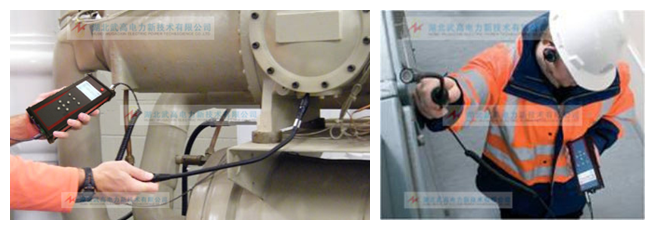

局部放电检测仪现场测试图
![局放现场图_副本_副本.png 局放现场图_副本_副本.png](/static/upload/image/20200917/1600352471110021.png)
技术参数:
1、适用范围:采用非侵入式检测方式,对高压电气设备的局部放电缺陷进行检测及定位。
2、传感器配置
标配:超声波传感器(UA)、地电波传感器(TEV)
选配:变压器专用传感网、GIS专用特高频传感器、高压电缆专用传感器,也可根据用户要求定制。
3、检测原理:超声波法(UA)、地电波法(TEV)及特高频法(UHF)。
4、检测频带:
超声波:40~200KHz
地电波:3~100MHz
特高频:300~2000MHz。
5、测量范围:
超声波:-90~80dB
地电波:-80~10dBm
特高频:-80~10dBm
6、灵敏度:最小10pC(具体取决于传感器与放电源之间的距离)。
7、传感器:
① 超声波传感器:20~200(kHz);
② 地电波(TEV):5 ~ 100MHz。
③ 特高频传感器:300~2000(MHz),具备定向接收特性;
8、具有内置超声传感器,地电波、超声波二合一传感器,可选变压器专用传感器、GIS专用传感器、电缆专用传感器等部件;
9、软件功能:
① 连续检测特高频、地电波及超声波信号,判断是否存在局部放电;
② 实时显示被测信号的变化趋势、可对局部放电信号的发展作出较为直观的判断;
③ 具备数据的现场存储功能。
10、仪器特征:
① 屏幕显示:高对比度 3.5 英寸TFT彩屏。
② 数据存储:可保存 1000 组测试数据。
③ 工作电源:内置 8.4V 锂电池,可连续工作 8 小时。
④ 电源:输入100-240VAC,输出8.4V/3A,充电时间3~4小时。
⑤ 外形尺寸:220 * 100 * 40。
⑥ 仪器重量:1.5kg。
⑦ 使用温度:-25℃~45℃。
⑧ 存储温度:-35℃~60℃。

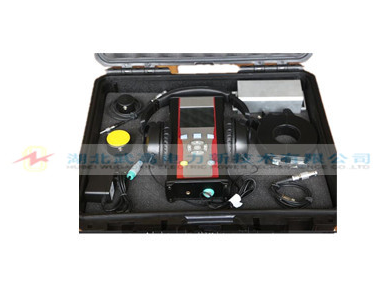

11、成套配置:主机、传感器、交流适配器、连接电缆及运输箱。
使用说明:
☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
