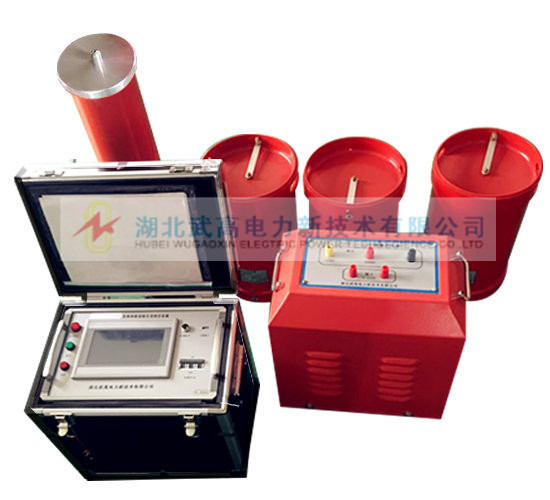

BXZ系列串联谐振试验装置(电缆耐压装置)

产品的特点:

单件体积小、重量轻,适合现场组合使用,是大型工频试验设备的替代产品。

高可靠性

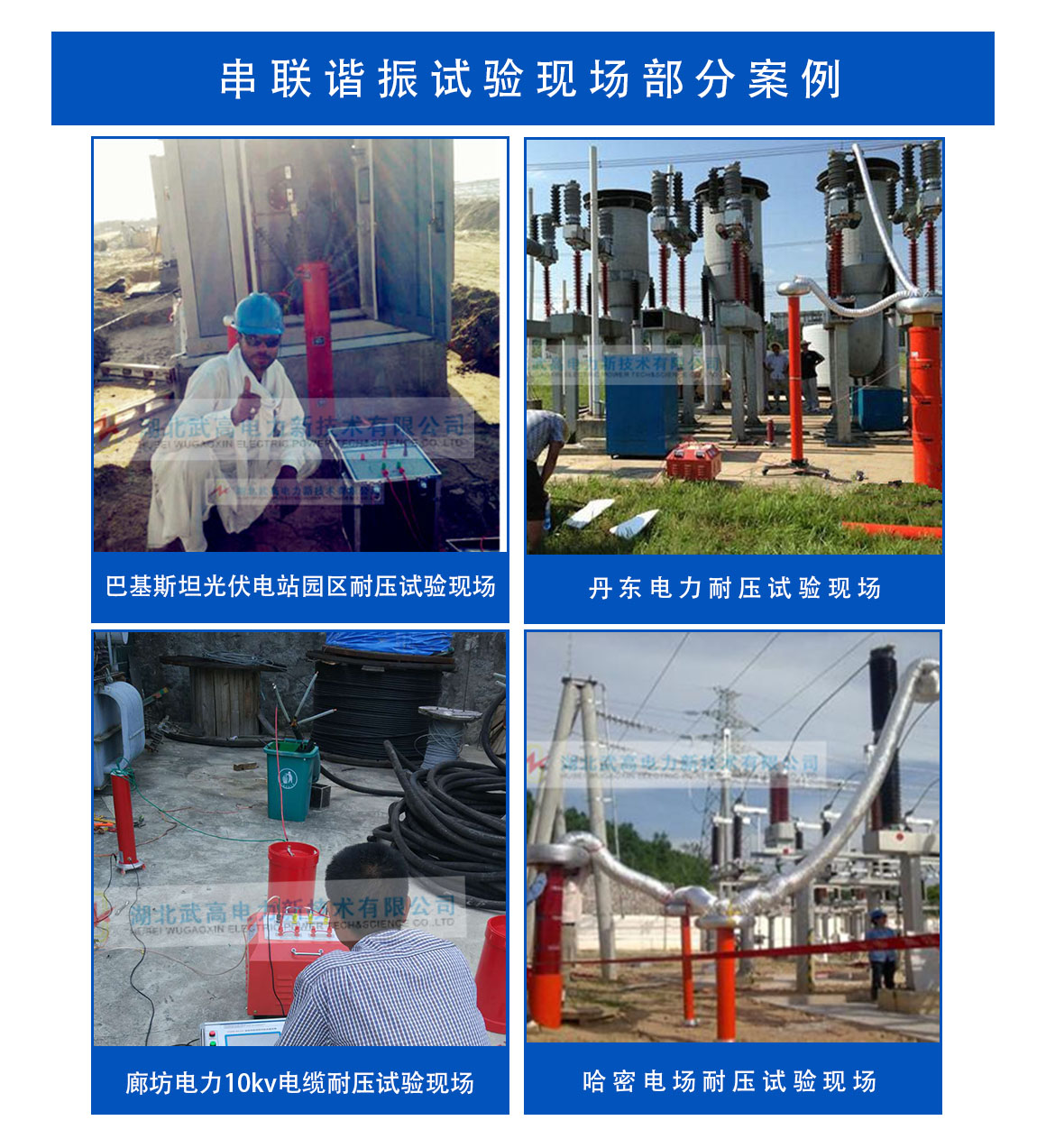

装置用于交联电缆、水力发电机、主变、线GIS等的交流耐压试验。

高稳定

工作模式为:全自动模式、手动模式、自动调谐手动升压模式。

系统配置

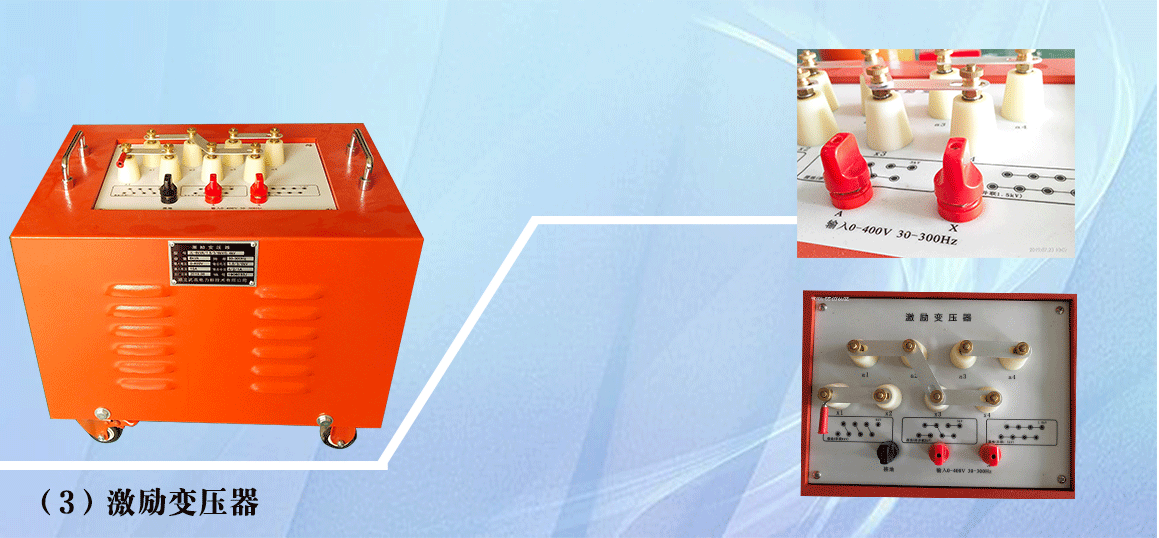

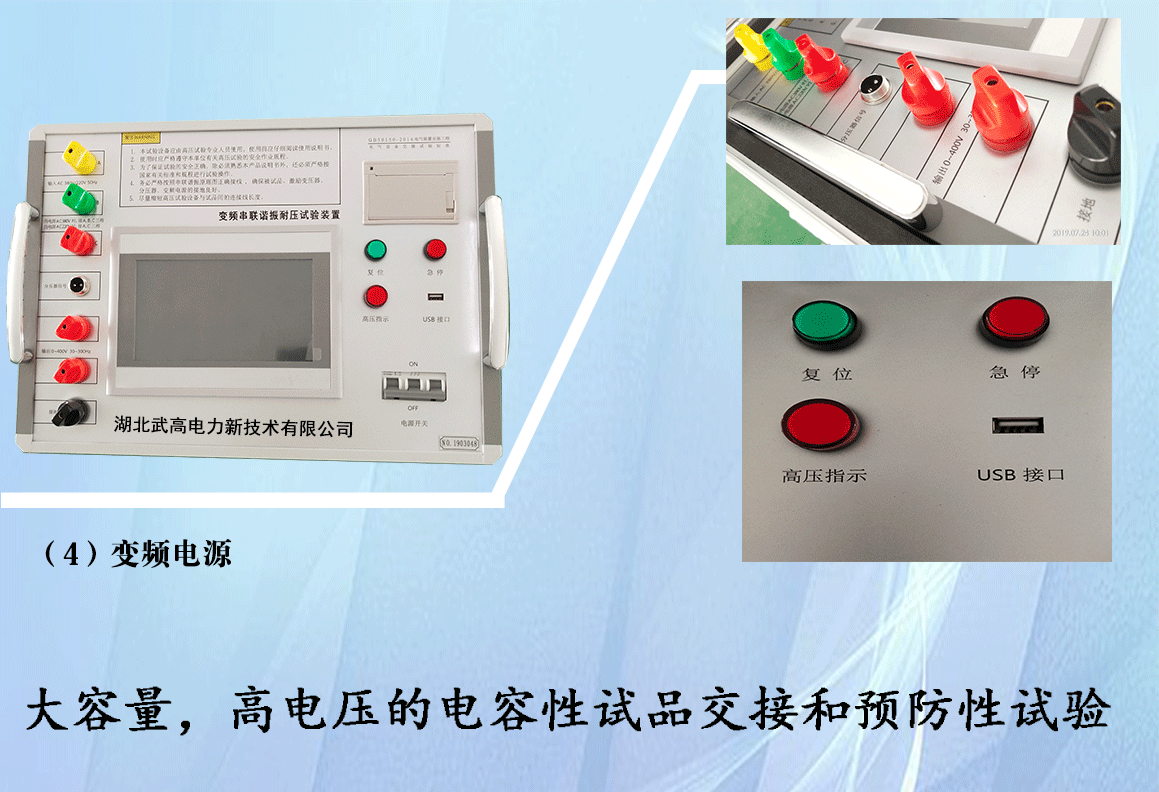

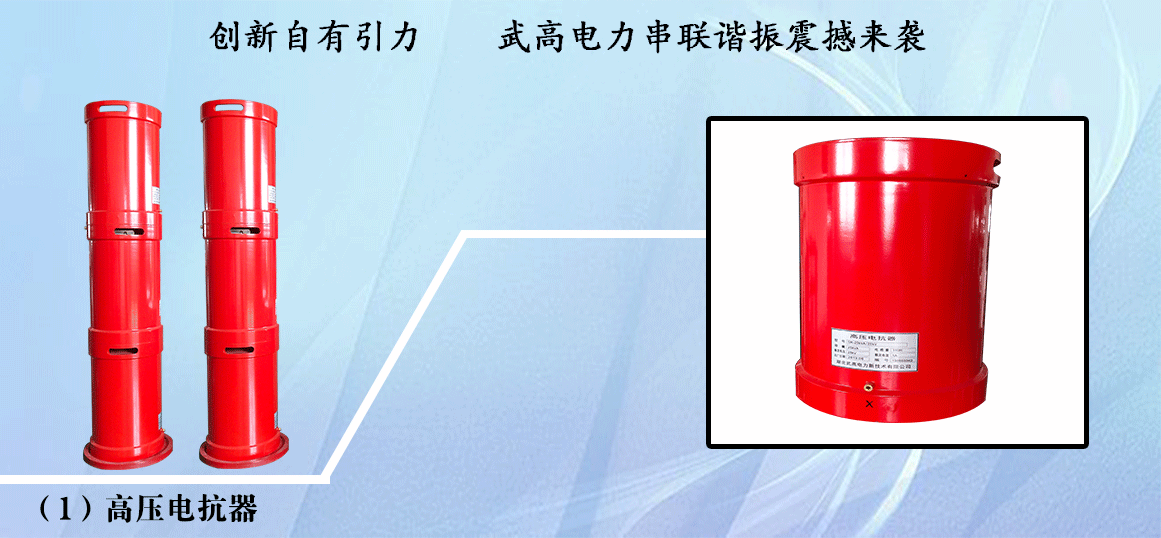

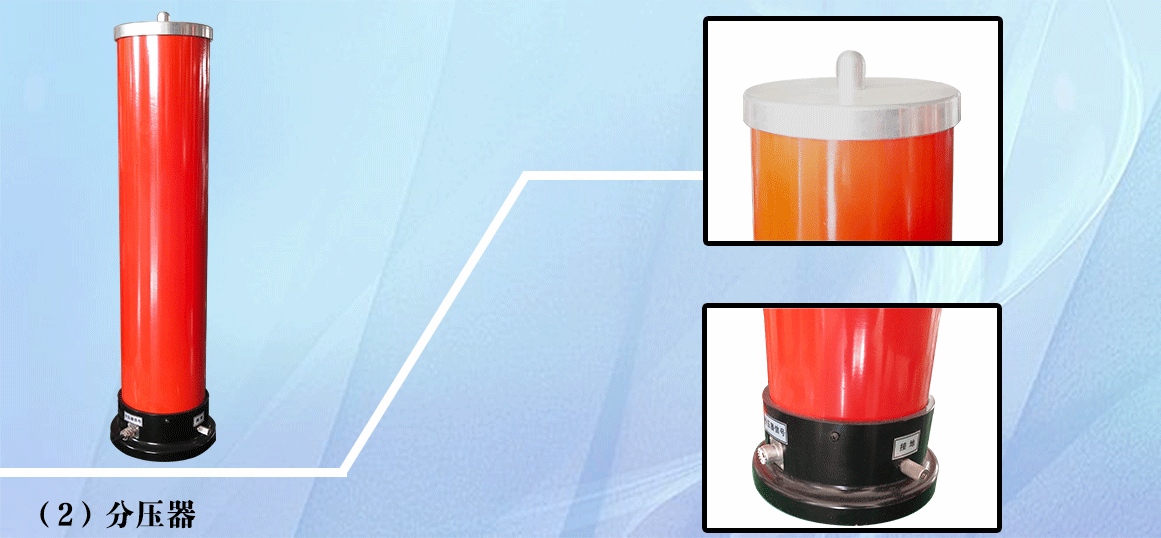

变频电源1台;励磁电源1台或2台;高压干式电抗器若干台;电容式分压器1台。


客户服务热线

027-87409251

客户服务热线

13871255353

产品别称:

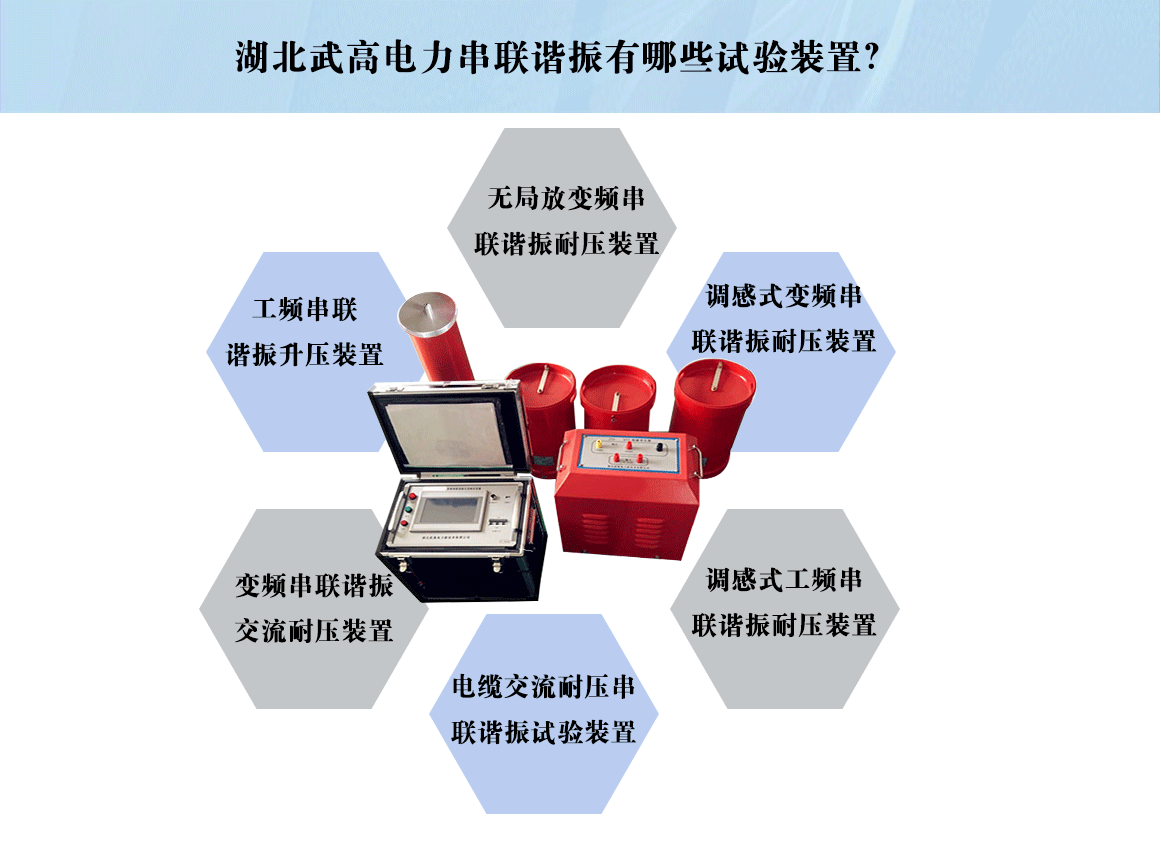

串联谐振、变频谐振、 变频串联谐振、 串联谐振试验设备、串联谐振耐压装置、电缆耐压串联谐振装置


装置适用范围:

适用于10KV、35KV、110KV、220KV交联聚乙烯电力电缆的交直流耐压试验。

适用于66KV、110KV、220KV、330KV、500KV、GIS交流耐压试验。

适用于大型发电机、电力变压器的耐压试验。

适用于所有需要高电压,大功率试验电源的实验场所。


功能描述:

1.波形为脉宽电压调节的正弦波。

2.内部由ARM控制,操作功能得到优化,操作简单。

3. 自动扫频,寻找谐振点.频率范围30-300Hz,可设置扫频范围,扫频最大耗时40秒钟(全频扫), 频率分辨率0.01Hz。

4. 自动试验,用户可设置试验程序,试验程序分为5段,系统自动按设置的程序完成试验过程。

5. 耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,异常波动时提示用户电压异常波动,由用户根据试验情况进行操作。

6. 实时显示试验状态,用户可根据试验状态进行相应操作。

7.强大的保护功能:过流保护,过压保护和闪络保护,过热保护,高压异常保护,软/硬件同时保护,保护响应时间不大于5微秒,确保安全。

8. 试验数据保存,可即时打印试验数据,也可将数据保存以备下次打印。

9.数据查询功能,根据试验日期查询以往的试验数据。


主要特点:

1.单件体积小、重量轻,适合现场组合使用,是大型工频试验设备的替代产品;

2.主机控制仪集调压、调频、控制、保护功能于一体,大屏汉显、菜单提示操作、自动试验和手动试验切换、打印试验结果。


系统配置:

变频电源                1台

励磁电源                1台或2台

高压干式电抗器       若干台

电容式分压器          1台












技术参数:

1.输入电源:

电压: 220V±10%(10kW以上)

频率: 50/60Hz

2.输出电压:0-250V;

3.输出波形:正弦波

4.频率调节范围:30-300Hz

5.频率分辨率:0.01Hz

6.频率稳定度:0.1%

7.频率步进值:5Hz,1Hz,0.1Hz,0.01Hz

8. 电压分辨率:0.1kV

9.电压测量精度:1.5%

10. 电压步进值: 1%,0.1%,0.01%

11. 运行连续工作时间:60分钟


BXZ调频式串联谐振耐压试验装置(电缆耐压试验装置)说明书点击下载.pdf


使用说明:

☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
