产品别称：

工频耐压测试仪、工频耐压试验机、工频耐压试验仪、试验变压器及控制箱（台）、充气式试验变压器、轻型试验变压器等。

产品概述：

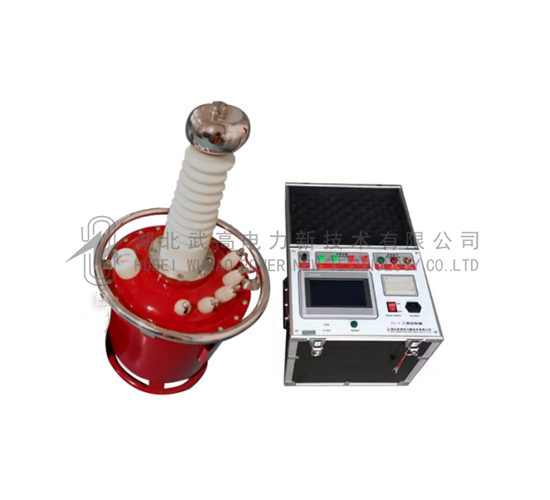

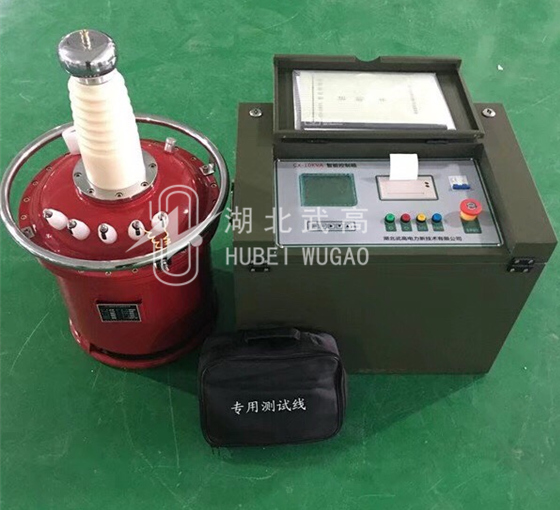

YDQ智能工频耐压试验装置(试验变压器)是湖北澳门49码图库根据国家电力行业标准而设计的、性能先进的智能耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

产品特性：

◆日期、电压、电流、时间四组数据同蓝色5.7寸大屏液晶显示，带背光，读数清晰、直观,同时显示电压、电流、时间等，有各种数据设置功能；

◆全中文界面，工作状态显示，操作简单明了，适用面广；

◆带状态显示，带提醒功能，使用者对设备所处的状态一目了然；

◆轻触式面板按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性；

◆全数字式调校，摒弃了陈旧的电位器调整方式，现场使用极为方便；

◆按键直接设定电流、电压变比，在不同变比输入的情况下，应用自如；

◆带过电流、过电压保护。保护准确、迅速，可有效保证人员和设备的安全；

◆单一按键，可轻松实现电压的交流、直流两种显示方式,有自动升压功能，有交/直流转换显示功能；升压速度可调整，能满足不同升压速度的需求；

◆采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强；

◆自带四路输出，可靠的过流过压保护，精确的电压控制能力，较小的电压控制误差；可用于过流、过压保护等不同场合；

◆时间继电器启动/停止条件可任意设定。可设定时间范围1秒～9999秒；

◆可选配远程通信、门联锁警灯警铃、外接分压器校验接口等；

◆开机显示公司名称、网址及联系电话等，有利公司品牌的宣传和推广；

◆产品体积小、重量轻、结构合理、可靠耐用。

产品参数：

◆输入电压：单相AC220V ±15%, 50 Hz±2 Hz

◆输出电压：AC：50KV、100KV、150KV、200KV

                  DC：70KV、140KV、210KV

◆输出容量：1.5 ~ 300KVA

◆计时范围：0-9999S

◆设定方式：面板轻触式按键数字设定    设定值断电永久保存

◆保护方式：工作异常自动复位（WaHZTCh dog）   欠压自动复位

◆环境温度：－20℃至50℃

◆电压精度：≤0.5 ％FS ±2

◆电流精度：≤0.5 ％FS ±2

YDQ全自动工频耐压试验成套装置说明书点击下载.pdf

使用说明：

☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
