SGD-900KV冲击电压发生装置

产品的特点:

产品用途

进行标准雷电冲击电压全波,标准操作波和截波等冲击电压试验。。

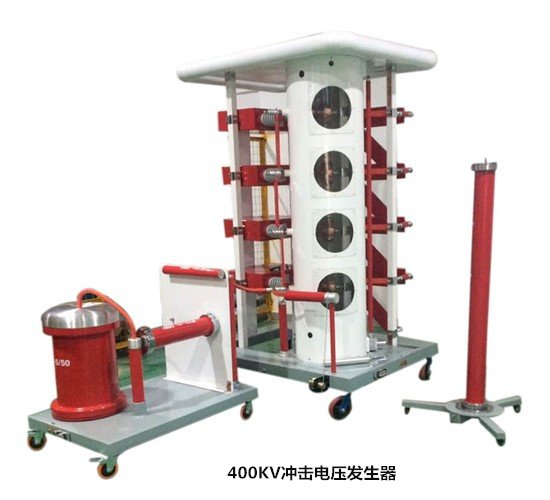

成套组成

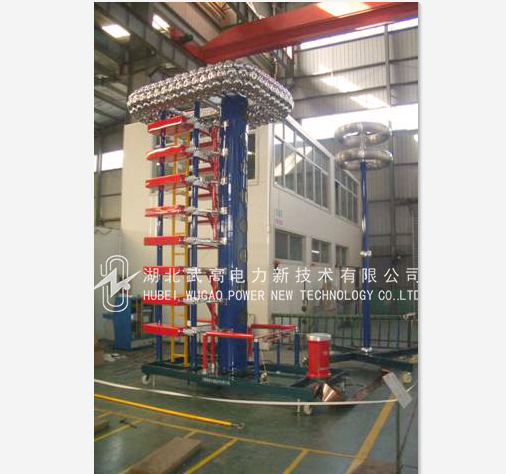

雷电冲击电压发生器本体、高压放电接地棒、雷电冲击电容分压器、直流自动充电电源等组成

遵循技术标准

冲击电压波形参数及其偏差均符合有关国家GB311及GB16927标准的要求

额定参数值

标称电压:±900kV。


客户服务热线

027-87409251

客户服务热线

13871255353

适用范围:

本发生器适用于空气间隙、绝缘子串、套管、电力变压器和互感器等试品进行标准雷电冲击电压全波,标准操作波和截波等冲击电压试验。


一般使用条件:

海拔高度:£1000m

环境温度:-5℃~+40℃

相对湿度:<90%

最大日温差:25℃

使用环境:户内

无导电尘埃

无火灾及爆炸危险

不含有腐蚀金属和绝缘的气体存在

电源电压的波形为实际正弦波,波形畸变率<5%


遵循标准:

GB/T 311.1高压输变电设备的绝缘与配合

GB/T 16927.1高电压试验技术 第一部分 一般试验要求

GB/T 16927.2高电压试验技术 第二部分 测量系统

GB/T 16896.1 高电压冲击试验用数字记录仪

JB/T 7616 高压线路绝缘子陡波冲击耐受试验

DL/T 557高电压线路绝缘子陡波冲击试验、定义、试验方法和判据

ZBF 24001冲击电压试验实施细则


雷电冲击电压试验设备装置配置清单:

序号

供货范围

单位

数量

备注

1

SGD-900KV冲击电压发生器本体

1


2

ZCD±150KV充电装置

1


3

RZF-900KV弱阻尼电容分压器

1


4

600kv陡化装置

1


5

600KV陡波电阻分压器

1


6

控制及计算机分析系统

台

1

示波器美国泰克3012

7

打印机

1


8

二次控制、测量线

1

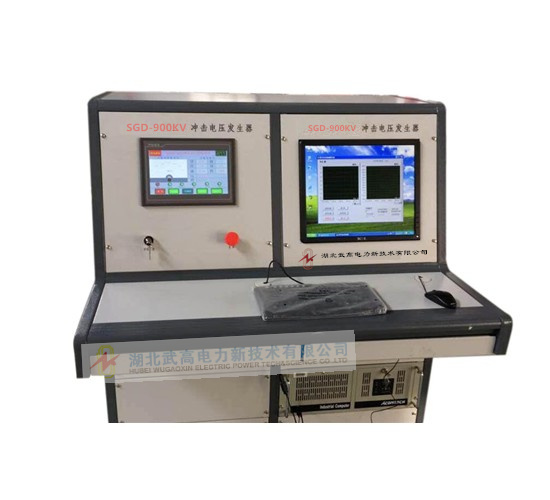

发生器配套的控制台实物图:



系统额定技术参数:

1、标称电压:±900kV

2、额定级电压:±150kV

3、标称能量:20.25kJ

4、冲击总电容:0.05微法(单台脉冲电容器0.6微法/75千伏,共12台).

5、总级数:6级

6、标准波形参数:

(1) 标准雷电冲击电压全波,±1.2/50ms电压利用系数>85%(空载300PF时大于90%);

(2)陡波:>1000KV/uS<1500KV/uS,

冲击电压波形参数及其偏差均符合有关国家GB311及GB16927标准的要求。

7、最低输出电压大于10%标称电压

8、使用持续时间:在70%额定电压以上,每120秒充放电一次可连续运行,在70%额定电压以下,每60秒充放电一次可连续运行。
