概 述:

为了适应不同电压等级，不同容量的电力设备进行工频电压试验，我公司制造各种规格的工频无局部放电试验变压器，用户根据需求可以自行选择。工频试验变压器分为铁壳式和绝缘筒式，铁壳式和绝缘筒式又分别有单级式和串级式。铁壳式适用于局部放电量要求较低的场合，绝缘筒式适用于局部放电量要求较高的场合，单级式适用于电压较低容量较大的场合，串级式适用于电压较高或电压低、容量小且便于携带的场合。

使用条件:

1、海拔高度不超过1000米

2、周围空气温度-5～＋40℃，空气相对湿度不大于85％（＋20℃），从一个环境换到另一环境，温差不得大于15K。

3、无导电尘埃存在

4、无火灾及爆炸性危险品

5、不含有腐蚀金属和绝缘的气体存在

6、无剧烈振动和碰撞的场所

7、地面不平度不超过3度

8、电源电压波形为正弦波，波形畸变率小于3％，频率为50Hz，电源侧应不遭受来自外部的大气过电压。

9、设有一个可靠接地点，接地电阻小于0.5Ω。

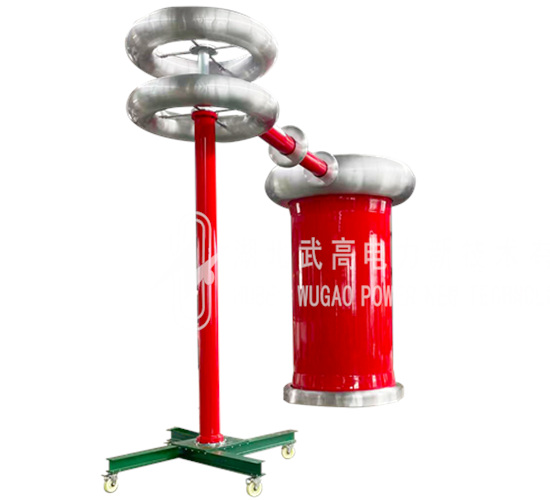

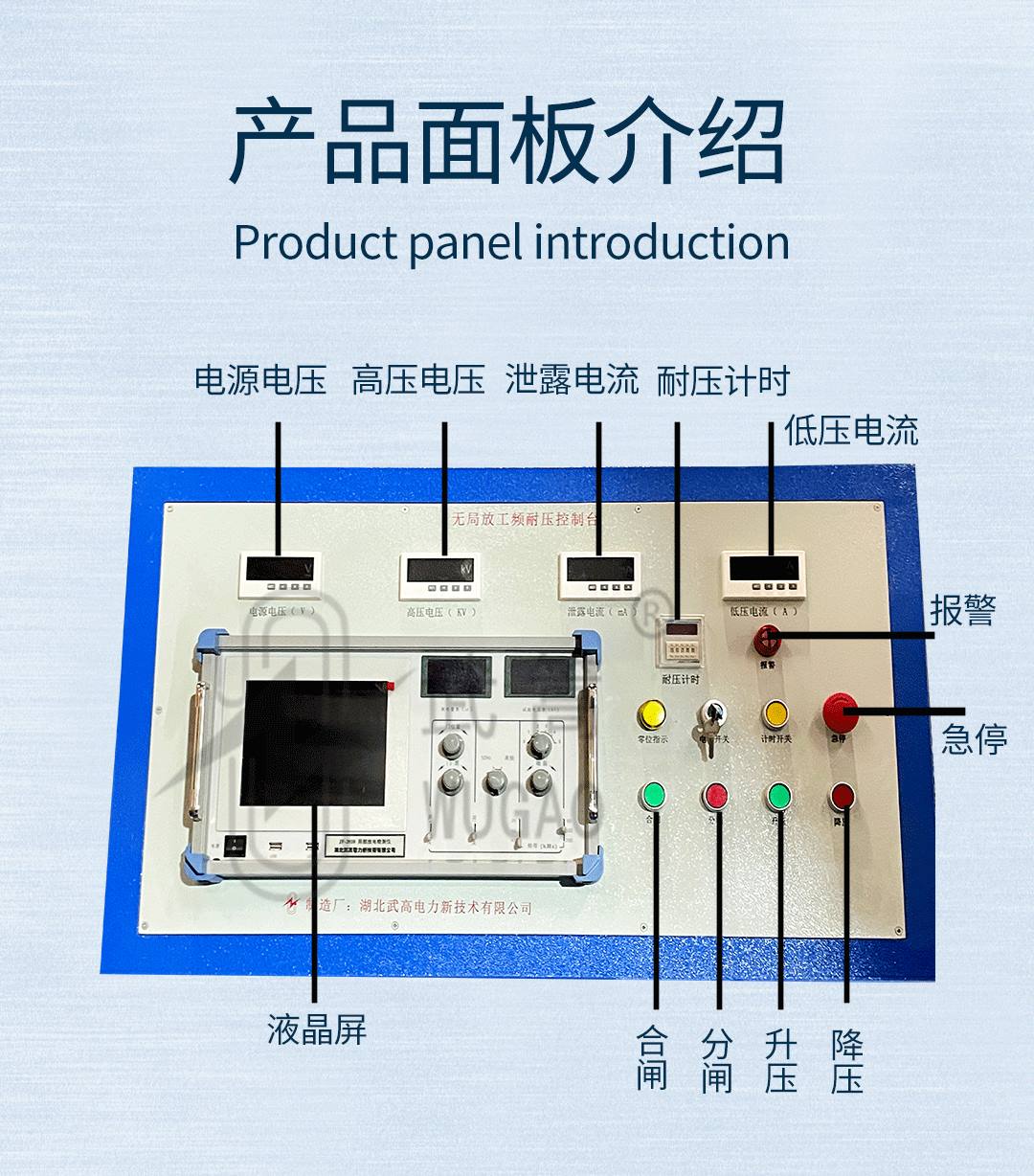

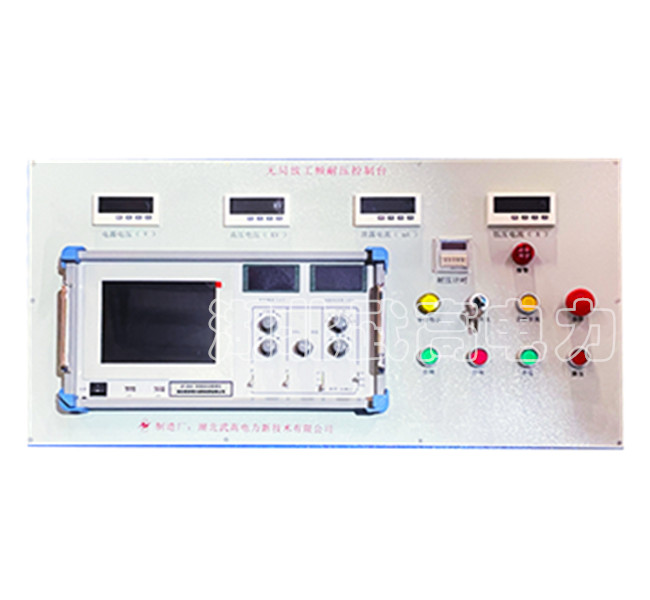

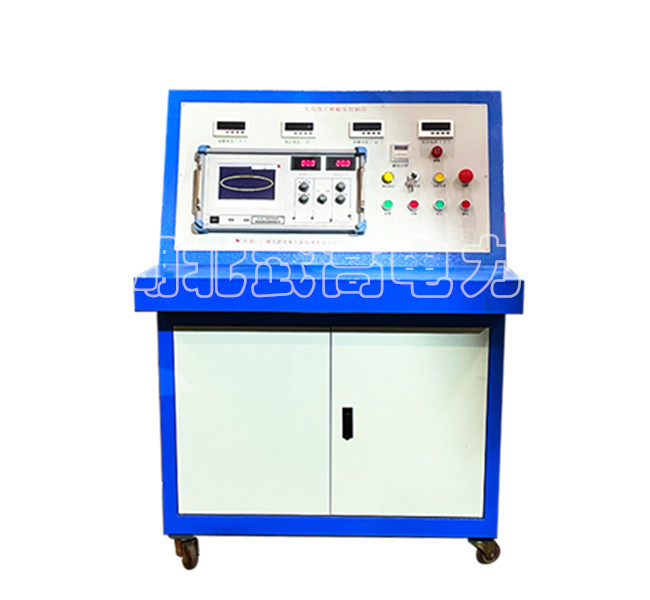

成套产品案例图如下：

以上为单节300KV工频无局放试验成套设备

600KV无局放工频耐压成套设备

技术参数:

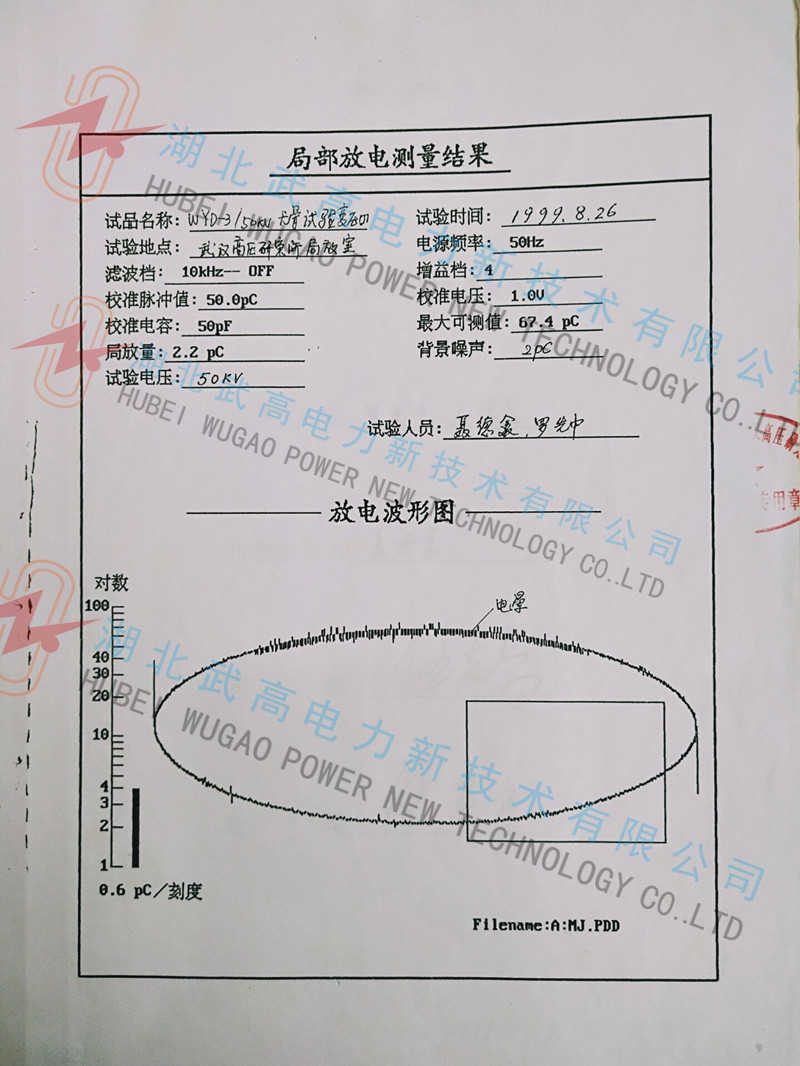

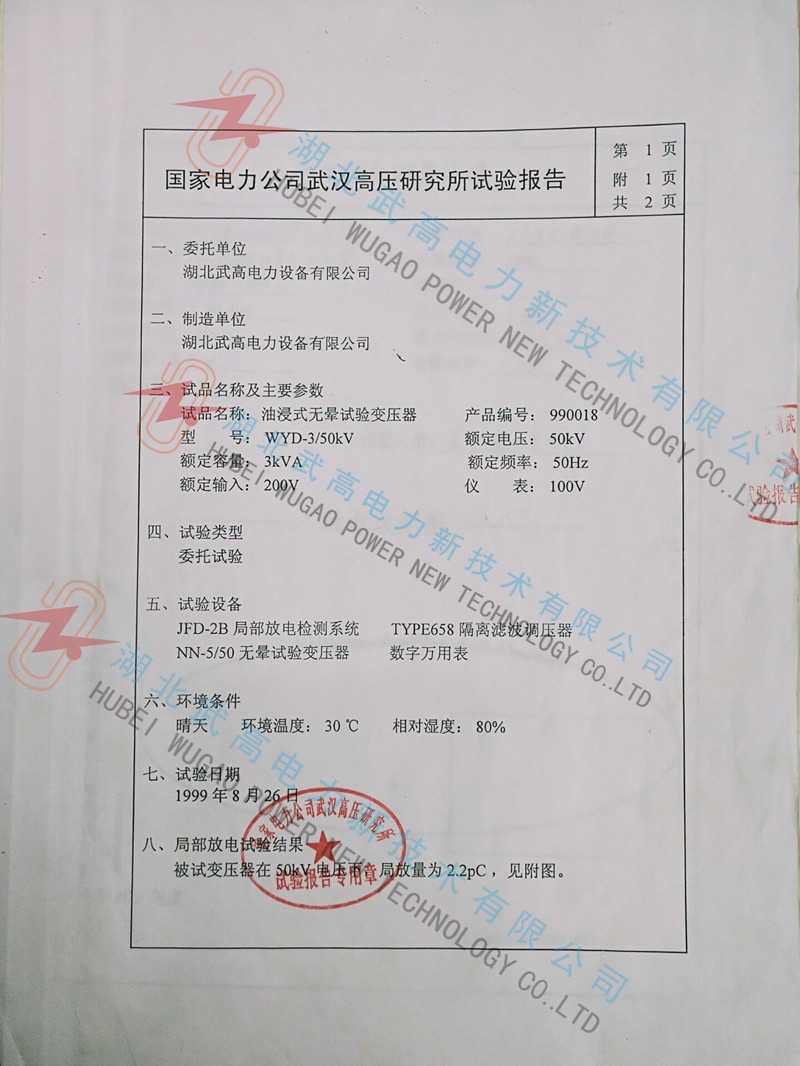

1、局部放电量(绝缘筒式)

A、10～200KV额定电压(UH)，在100％UH下局部放电量≤3～5Pc

B、250～300KV额定电压(UH)，在100％UH下局部放电量≤5Pc

C、350～750KV额定电压(UH)，在80％UH下局部放电量≤5Pc，在100％UH≤10Pc

D、800KV～1500KV额定电压(UH)，在80％UH下局部放电量≤10Pc

2、串级试验变压器，两节或三节电压分布不均匀度≤5％

3、允许运行时间，试验变压器在额定电压额定电流下，从环境温度开始，可运行30min，在三分之二额定电压额定电流下，可连续运行。

4、单台试验变压器阻抗为3％～12％,串接阻抗为5％～25％

5、波形畸变率<3％

6、其余参数符合JB/T9641-1999<<试验变压器>>规定。

使用说明：

☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
