概 述 Overview
绝缘靴和绝缘手套是电力系统操作和检修必备的安全防护用具,DL/T1476《电业安全工器具预防性试验规程》规定了绝缘靴及绝缘手套等常用安全工器具的试验方法和周期。绝缘靴及绝缘手套耐压试验,周期为半年,试验过程中不允许击穿,同时绝缘靴泄漏电流不大于限定值。
仪器采用多路高压泄流测量专利技术和无线数据通讯技术,实现了安全测量高压泄漏电流的目的。通过本技术的应用,测试仪与高压系统完全隔离,不仅可以精确测量多路高压泄漏电流,而且确保了试验人员的人身安全。
为了提高工作效率,一次可以同时进行8只试品的试验,为避免重复试验,采用高压分断专利技术,试验过程中可以将击穿的试品脱离高压试验系统,没有击穿的试品继续试验直到完成试验。
为了准确测量验电器的启动电压,必须建立一个均匀电场。根据电力行业标准DL740《电容型验电器》设计开发了遥控电动验电器测试支架。
安全工器具成套试验设备以HMZ-800A绝缘靴手套耐压试验装置、试验变压器组成的试验系统为核心,配备HMZ-800AYW循环注水绝缘靴手套泄漏电流测试台等设备完成多项测试任务。
主要功能 major function

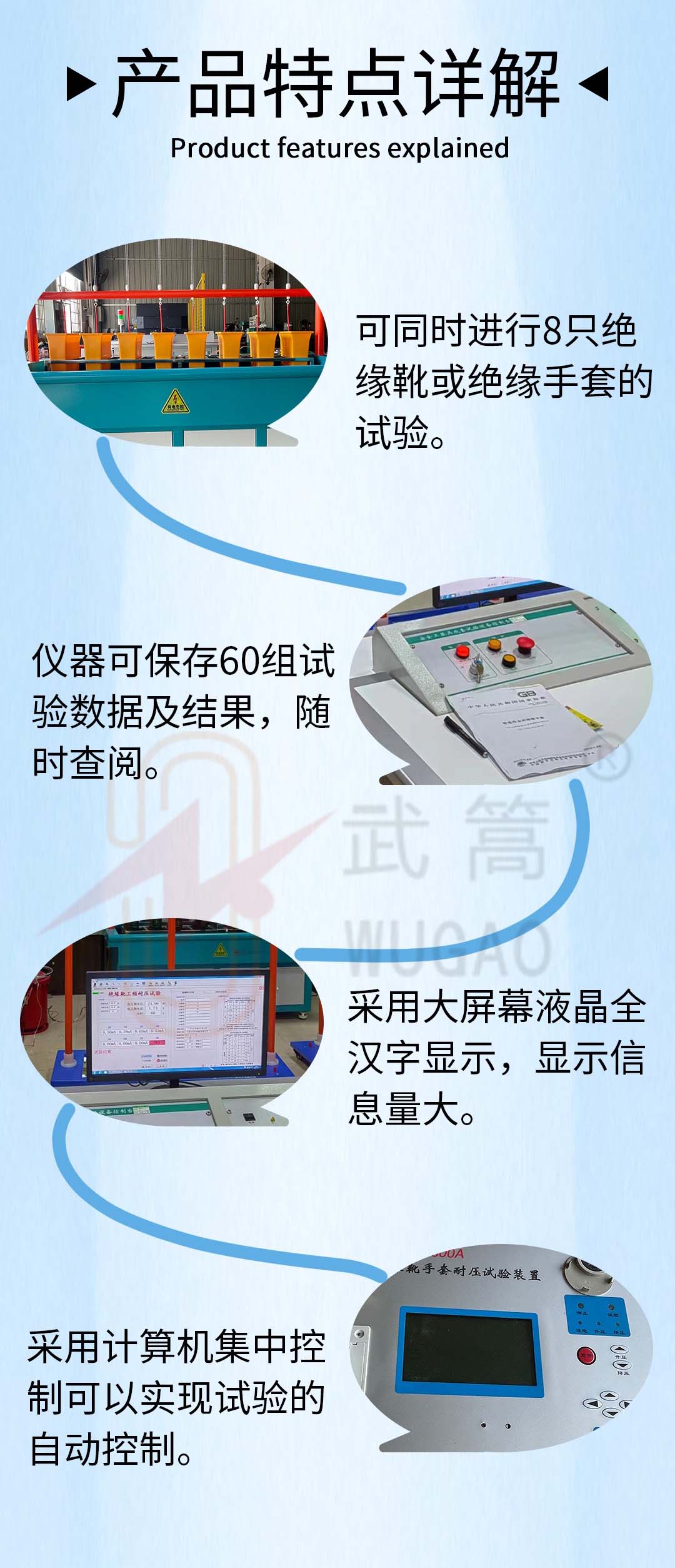

采用计算机集中控制可以实现试验的自动控制,同时建立数据库自动出具测试报告。
同时进行8只绝缘靴或绝缘手套的试验,分别测量泄漏电流。

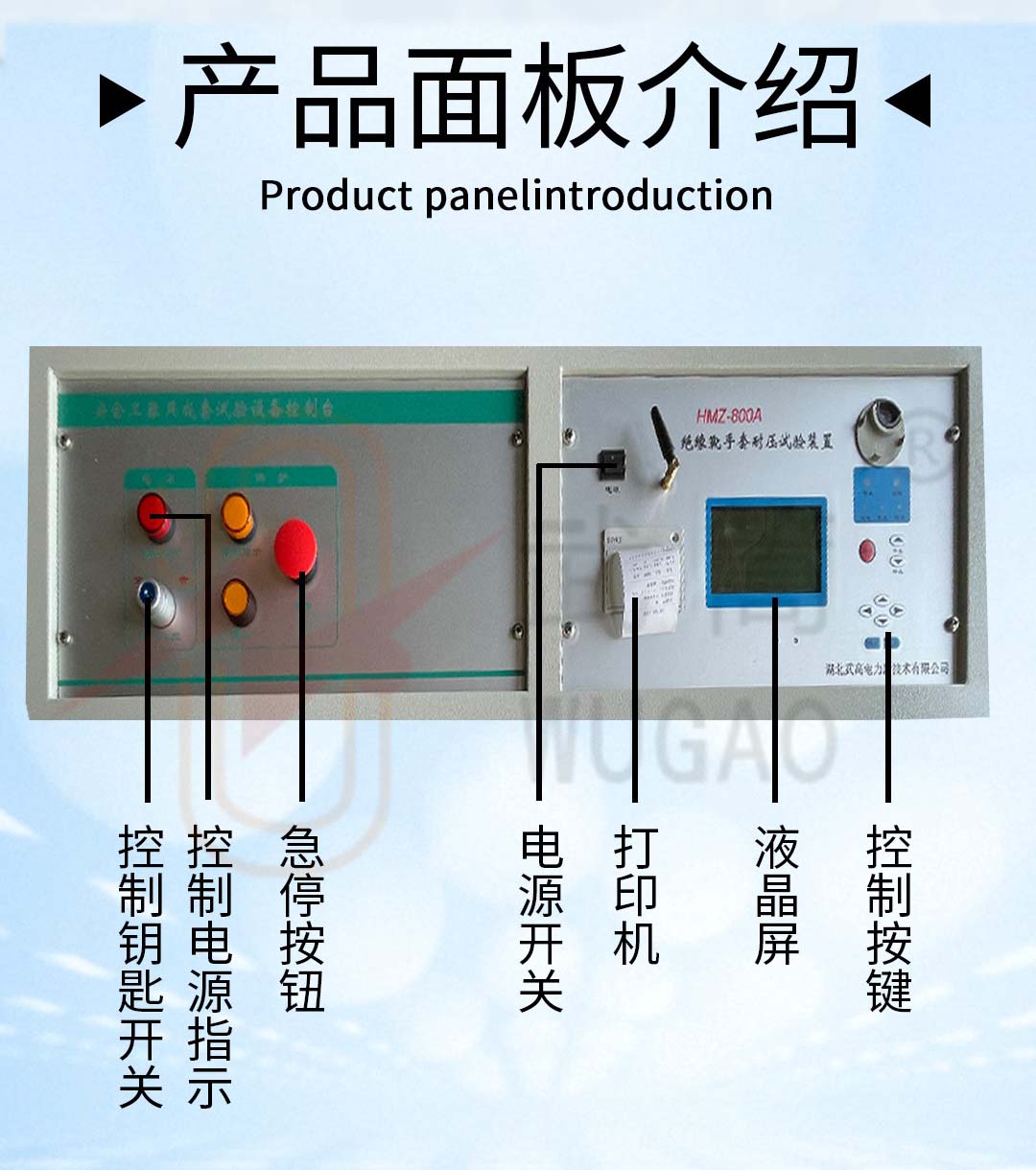

采用大屏幕液晶全汉字显示,显示信息量大,一屏同时显示8路高压泄漏电流、试验电压、电流、计时时间等参数。
可测量试验电压、试验变压器一次电流等参数。
采用无线通讯专利技术,使操作台与高压系统彻底隔离,确保试验人员安全。
全自动进行耐压试验。试验开始后,仪器自动合闸以国标要求升压速度自动升压,升至预定电压开始计时并保持试验电压,时间到自动降压至零并断电,同时显示各试品泄漏电流并自动保存试验结果。
每路试品均具备高压分断机构,当任意一路击穿时,该路试品将自动脱离高压,不影响试验的进行。
具有过压、过流保护功能。
具有高压危险警示灯显示。
仪器可保存60组试验数据及结果,随时查阅。
实时日历时钟功能。
试验系统与HMZ-800AYW循环注水绝缘靴手套泄漏电流测试台配合完成绝缘靴、绝缘手套测试。

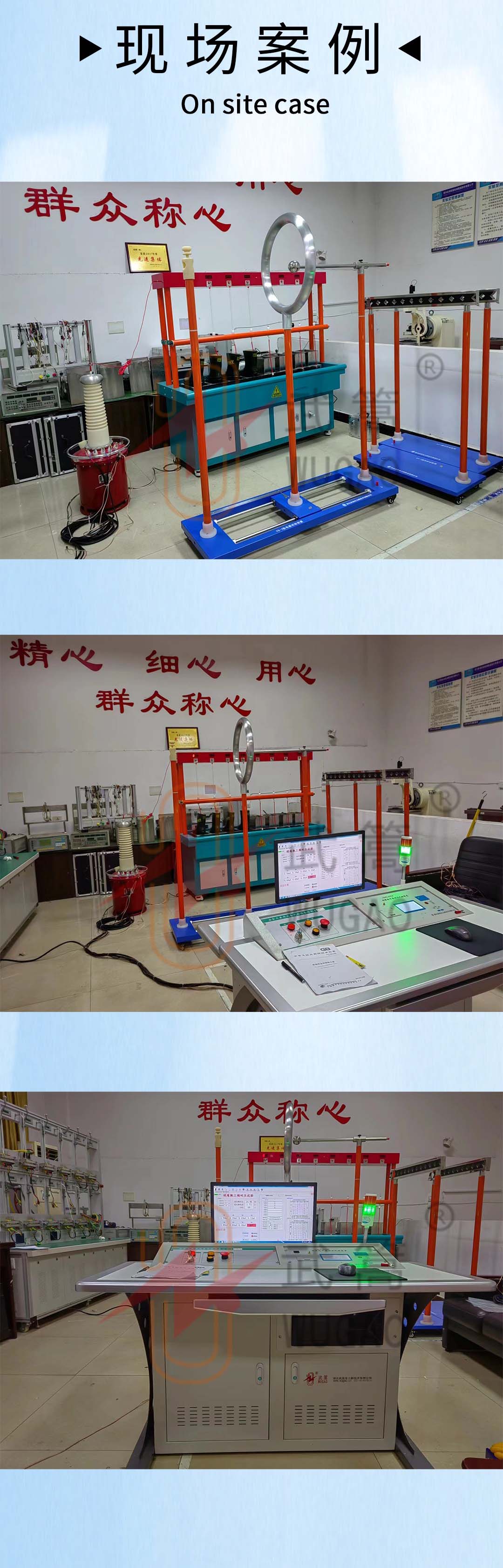

设备组成 Equipment Composition

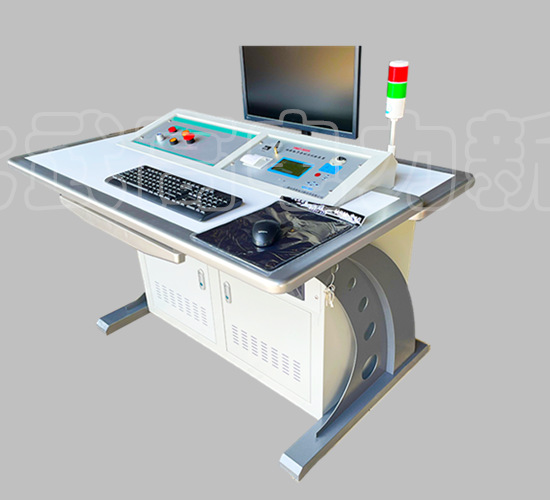

HMZ-800A绝缘靴手套耐压试验装置
(本文中简称控制台) 1台

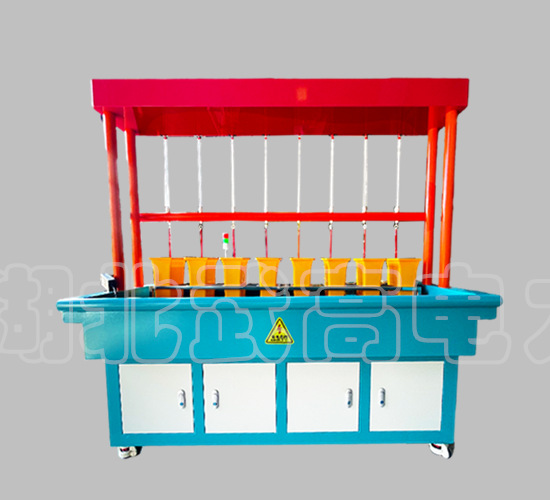

HMZ-800AYW循环注水绝缘靴手套泄漏电流测试台
(本文中简称绝缘靴手套测试台) 1台

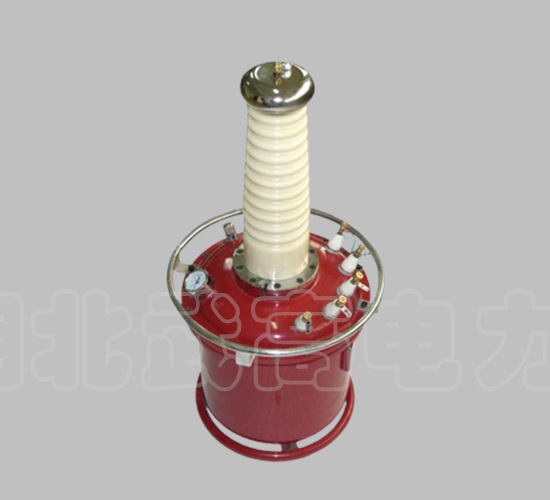

YD-10/100试验变压器(选配件) 1台
计算机(安装于控制台) 1台
主要技术参数 Main technical parameters
额定输出电压:100 kV(绝缘靴、绝缘手套试验)
额定容量: 10 kVA
输出电压量程:100.0 kV(250V)
电压测量误差:<1.0 %U+0.1%Umax
其中U为示值,Umax为量程上限值
输入电流量程:50.0 A
电流测量误差:<0.5%I+0.05%Imax
其中I为示值,Imax为量程上限值
绝缘手套测试台:
测 试 工 位:8
泄漏电流量程:30.0mA
泄漏电流测量误差:<1.0%I+0.1Imax
泄漏电流分辨率:0.01 mA
使用说明Instructions for use
☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
1. 为方便您更好的了解下载文件,正文以图片的形式提供其部分内容预览,如果需要完整版,请点击下载链接。
2.推荐使用第三方专业下载工具下载,使用PDF阅读器阅读,如需WORD格式文件也可以联系我们。
3.如果这个文件总是不能下载请联系我们或者留言,我们会第一时间为您处理。
4.如果遇到什么技术问题,您可以拨打我们24小时服务热线:027-87409251 13871255353
5.本站提供的说明书如用于商业用途,请告诉我们,谢谢合作!

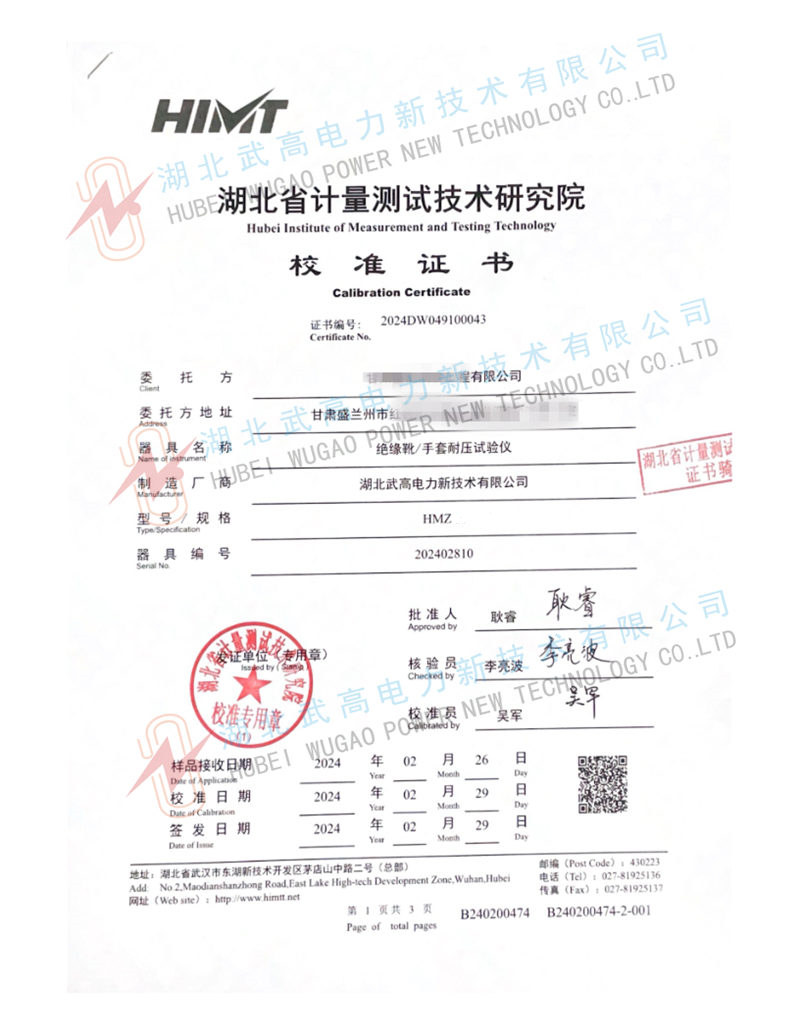

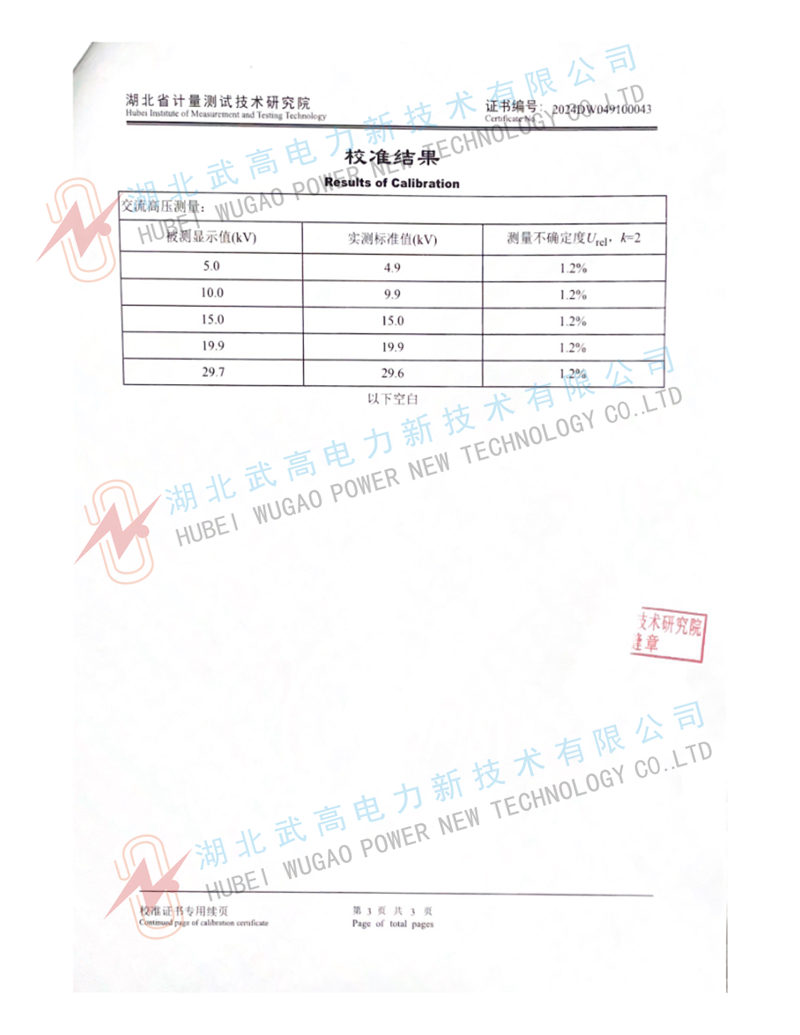

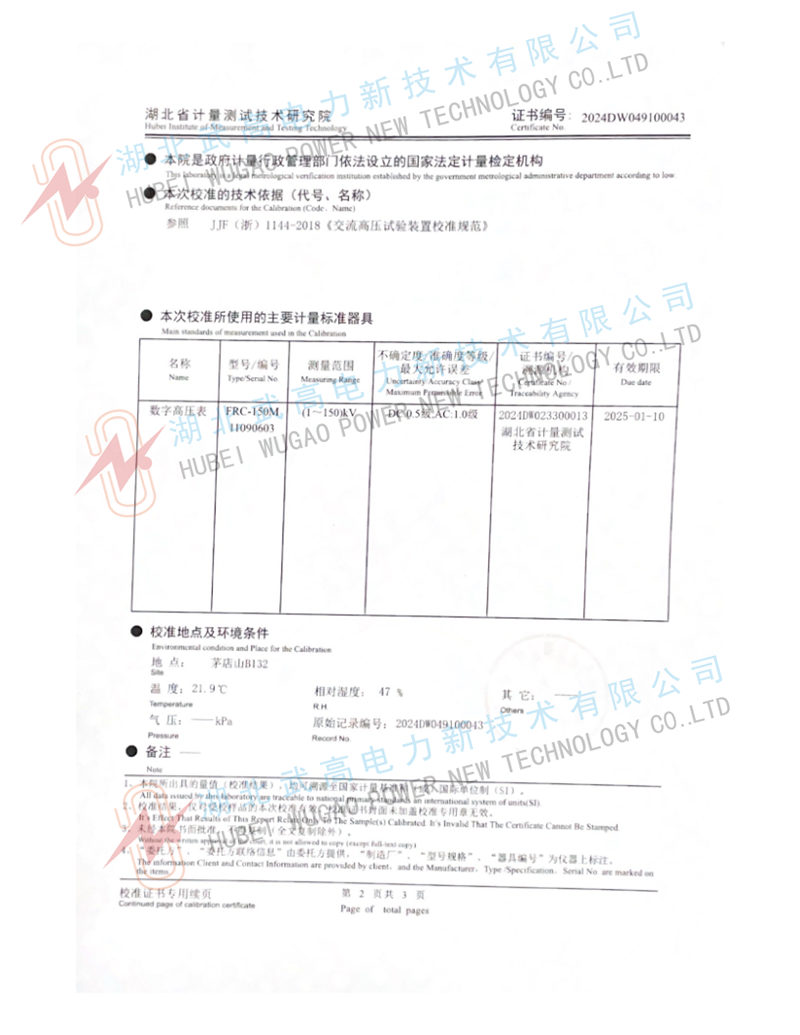

以下为相关产品校准报告 Calibration report
