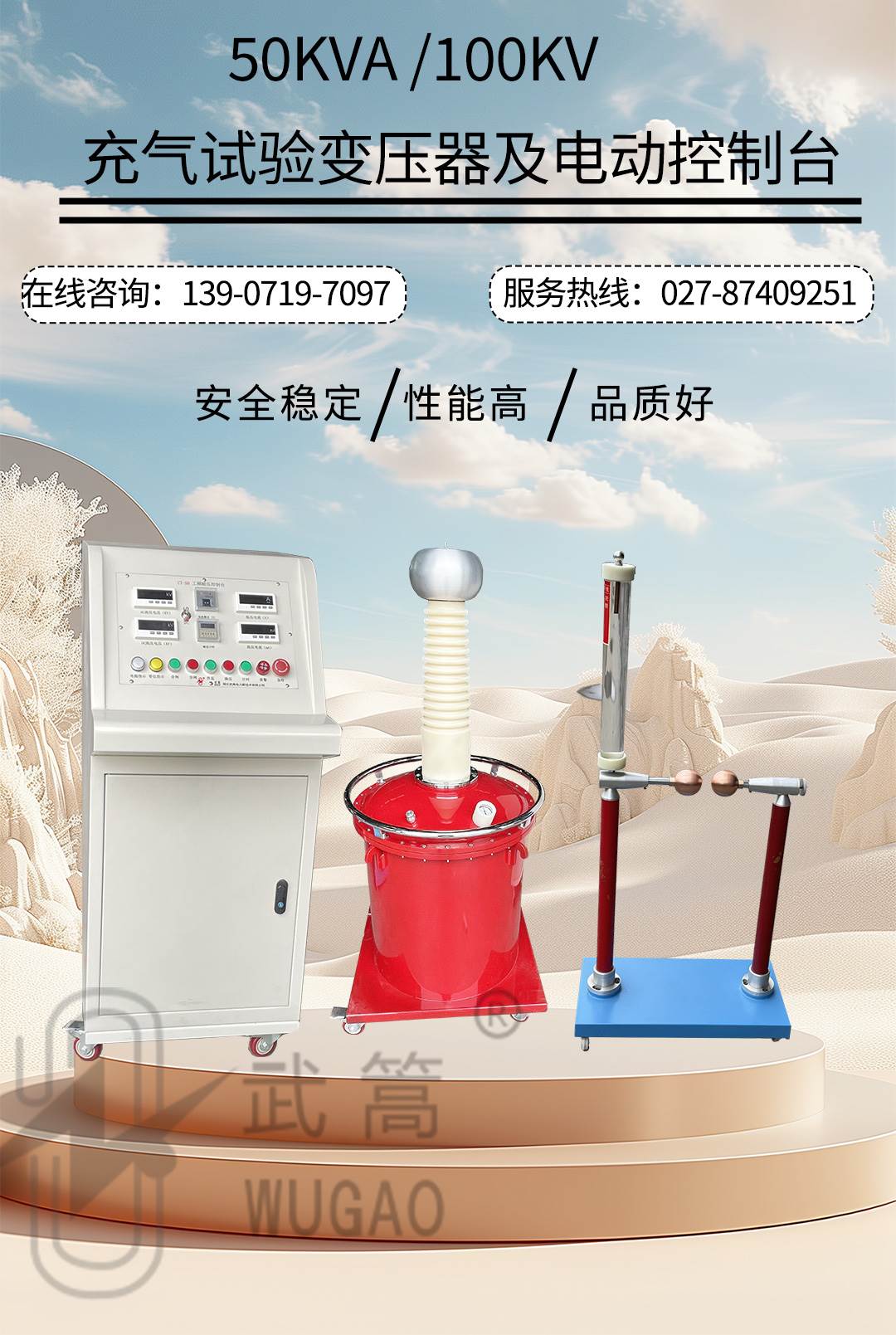

YDQ-50KVA100KV充气试验变压器及电动控制台

产品的特点:

产品用途

对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。

适用范围

适用于电力系统、工矿企业、科研部门等。

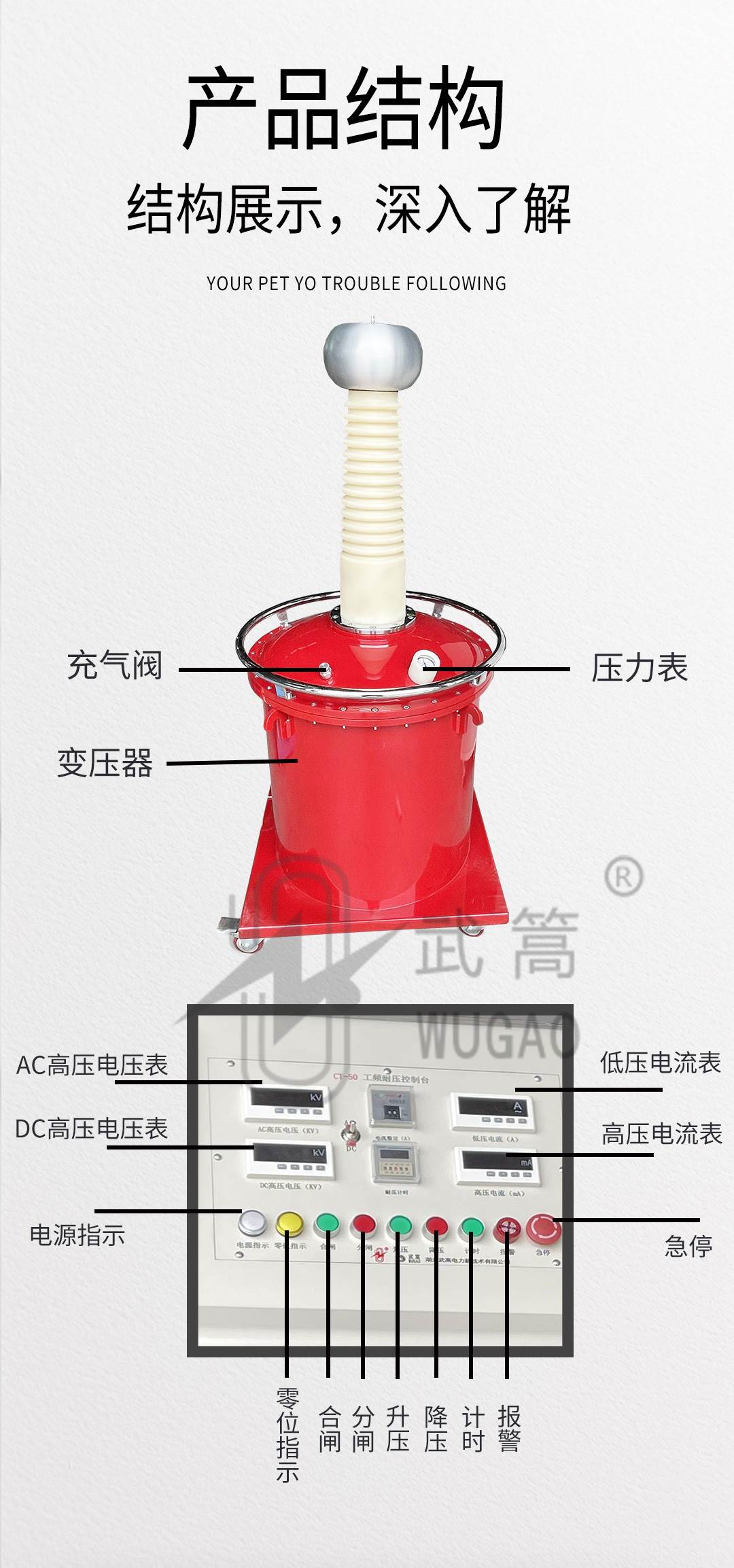

成套设备

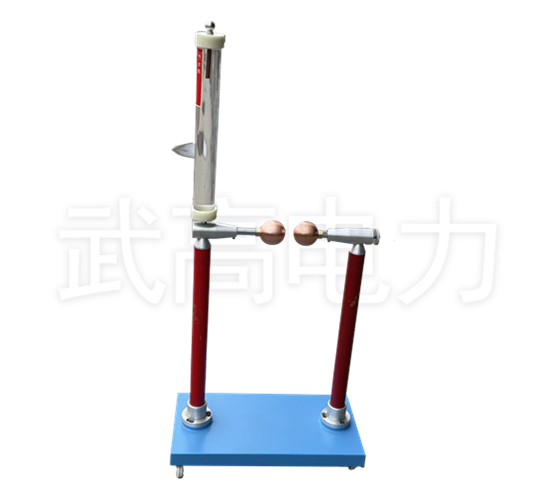

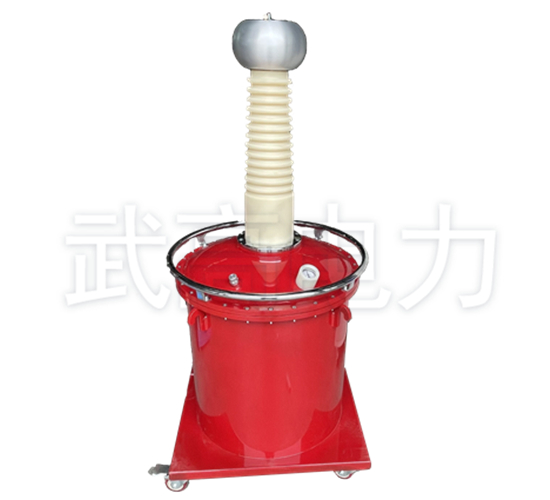

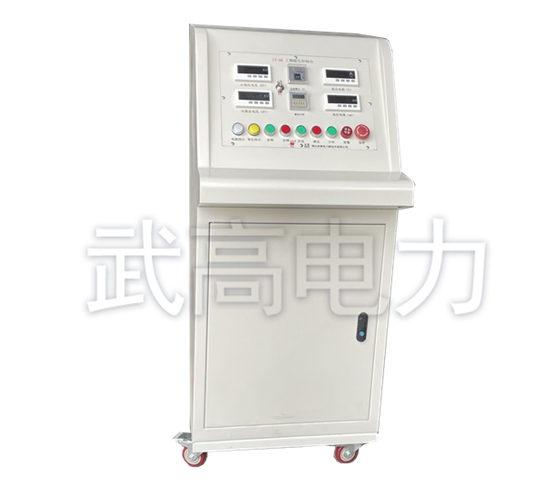

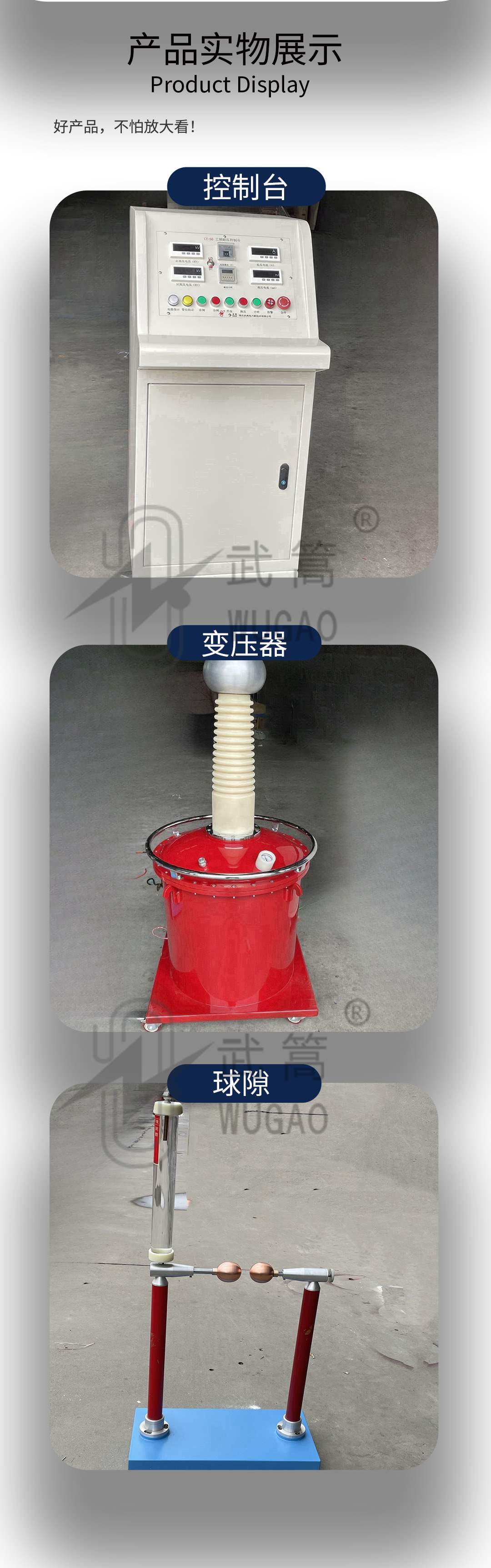

由充气式试验变压器、电动控制台及放电保护球间隙组成。

产品参数

容量:50KVA   输出电压:100KV


客户服务热线

027-87409251

客户服务热线

13871255353

概述  Overview

YDQ本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。


产品名称  Product Name

充气试验变压器及电动控制台、工频耐压成套试验装置等。


成套组成  Complete Set Composition

本套设备由充气式试验变压器、电动控制台及放电保护球间隙组成。


YDQ系列轻型交流试验变压器参数

YDQ series lightweight AC test transformer parameters

型     号

容量

(KVA)

高压电压

(KV)

高压电流

(mA))

低压输入

变比

(高/仪)

温升℃

(30分钟)

电压(V)

电流(A)

YDQ-1.5/50

1.5

50

30

200

7.5

500

10

YDQ-3/50

3

50

60

200

15

500

10

YDQ-5/50

5

50

100

200

25

500

10

YDQ-10/50

10

50

200

200

50

500

10

YDQ-20/50

20

50

400

380

53

500

10

YDQ-30/50

30

50

600

380

79

500

10

YDQ-50/50

50

50

1000

380

12

500

10

YDQ-5/100

5

100

50

200

25

1000

10

YDQ-10/100

10

100

100

200

50

1000

10

YDQ-20/100

20

100

200

380

53

1000

10

YDQ-30/100

30

100

300

380

79

1000

10

YDQ-50/100

50

100

500

380

132

1000

10

YDQ-20/150

20

150

133

380

53

1000

10

YDQ-30/150

30

150

200

380

80

1000

10

YDQ-50/150

50

150

333

380

132

1000

10

YDQ-100/150

100

150

667

380

263

1000

10

YDQ-50/200

50

200

250

380

132

1000

10

YDQ-100/200

100

200

500

380

263

1000

10

YDQ-150/200

150

200

750

380

395

1000

10

YDQ-200/200

200

200

1000

380

526

1000

10

YDQ-300/200

300

200

1500

380

790

1000

10

YDQ-50/300

50

300

170

380

132

1000

10

YDQ-100/300

100

300

333

380

263

1000

10

YDQ-150/300

150

300

500

380

395

1000

10

YDQ-200/300

200

300

667

380

526

1000

10

YDQ-300/300

300

300

3000

380

790

1000

10



充气式试验变压器及控制箱说明书点击下载.pdf

使用说明:

☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;

1. 为方便您更好的了解下载文件,正文以图片的形式提供其部分内容预览,如果需要完整版,请点击下载链接。

2.推荐使用第三方专业下载工具下载,使用PDF阅读器阅读,如需WORD格式文件也可以联系我们。

3.如果这个文件总是不能下载请联系我们或者留言,我们会第一时间为您处理。

4.如果遇到什么技术问题,您可以拨打我们24小时服务热线:027-87409251  13871255353

5.本站提供的说明书如用于商业用途,请告诉我们,谢谢合作
