产品中心

产品分类

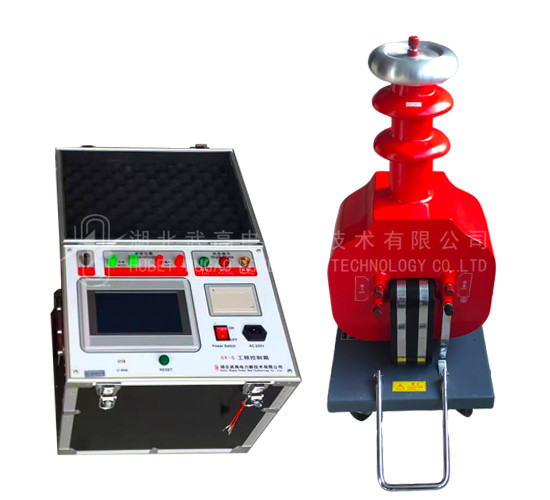

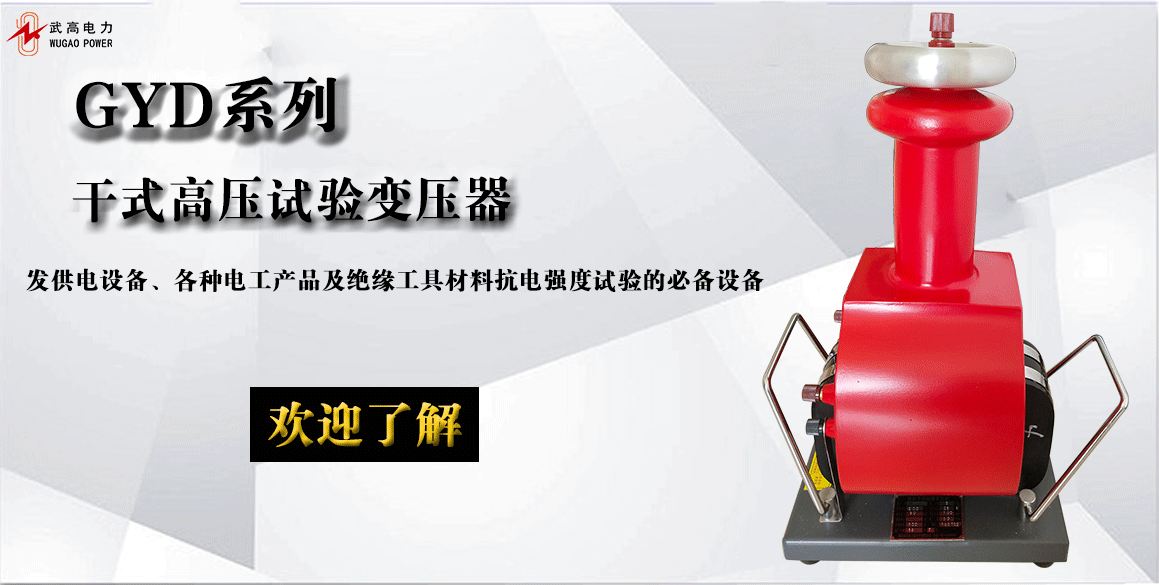

GYD 系列干式高压试验变压器(工频耐压)及智能箱

产品的特点:

产品工艺

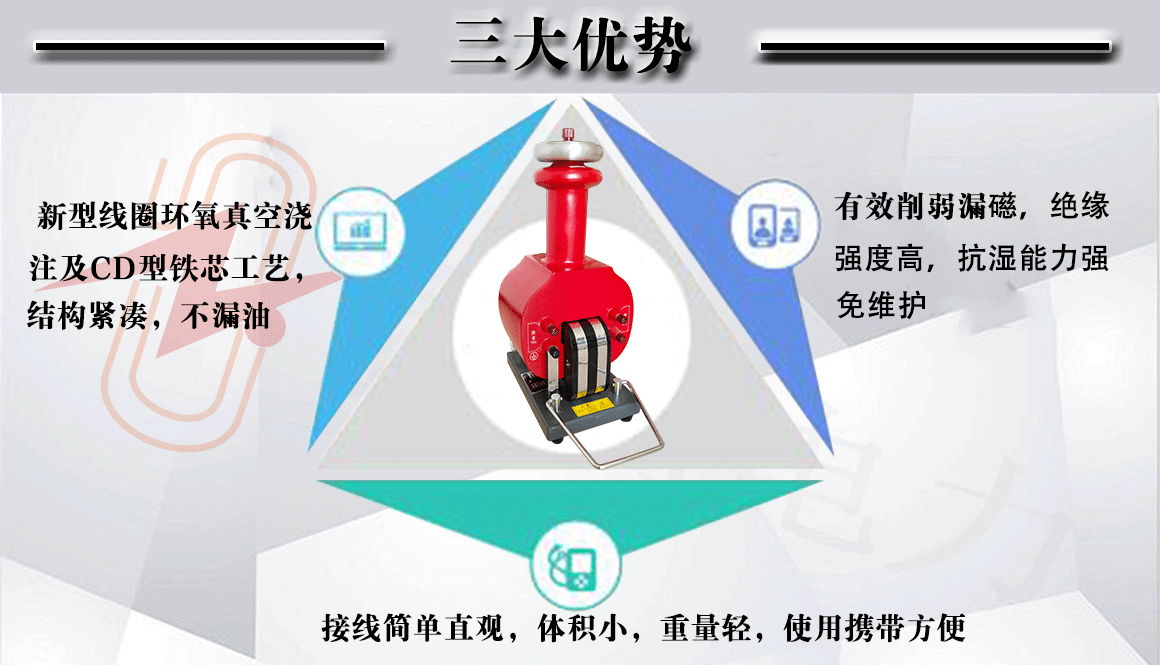

采用线圈绕组环氧真空浇注及C型铁芯的心工艺。

产品优点

具有不漏油、重量轻、体积小,便于携带等优点。

输出电压

电压50KV、100KV、150KV......,国标硅钢片制造。

成套设备

干式试验变压器1台,智能(手动)控制箱1台

客户服务热线

027-87409251

客户服务热线

13871255353

产品概述:

本系列变压器,利用先进的生产设备,采用线圈绕组环氧真空浇注及C型铁芯的心工艺,和同类产品油浸式试验变压器相比,具有不漏油、重量轻、体积小,便于携带等优点,特别适用于现场操作使用,是国内更新换代的新型交直流两用高压试验变压器。本系列产品适用于电力系统各电力用户现场检测各种电气设备的绝缘性能试验,电器产品的直流高压小电流的各种电压系统或装置中的高压电源。

成套设备含 : 干式试验变压器为1台; 智能(手动)控制箱(台)为1台。


常用规格:

3KVA/50KV,  5KVA/50KV,  10KVA/50KV,  5KVA/100KV,  10KVA/100KV.


技术参数:

规 格 型 号



输入电压

输出电压

输出电流

输出直流高压



( KVA )

( V )

( kV )

( mA )

( kV )

( kg )

GYD-1.5/50

1.5

200或400

50

30

70

15

GYD-3/50

3

60

20

GYD-5/50

5

100

30

GYD-10/50

10

200

40

GYD-15/50

15

300

50

GYD-20/50

20

400

55

GYD-25/50

25

500

60

GYD-30/50

30

600

65

GYD-5/100

5

200或400

100

50

140

60

GYD-10/100

10

100

65

GYD-15/100

15

150

110

GYD-20/100

20

200

110

GYD-25/100

25

250

120

GYD-30/100

15

120

300


120

GYD-20/120

20

160


90

GYD-25/120

25

200


95

GYD-30/120

30

250


120

串级变6/100

3kVA/50kV串6kVA/50kV

串级变6/150

3kVA/75kV串6kVA/75kV

注:以上提供的目录,为本公司生产的干式试验变压器,特殊规格, 也可根据用户提供的参数和要求设计生产,以满足用户的需要。





GYD系列高压干式试验变压器说明书下载.pdf

使用说明:

☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;

1. 为方便您更好的了解下载文件,正文以图片的形式提供其部分内容预览,如果需要完整版,请点击下载链接。

2.推荐使用第三方专业下载工具下载,使用PDF阅读器阅读,如需WORD格式文件也可以联系我们。

3.如果这个文件总是不能下载请联系我们或者留言,我们会第一时间为您处理。

4.如果遇到什么技术问题,您可以拨打我们24小时服务热线:027-87409251  13871255353

5.本站提供的说明书如用于商业用途,请告诉我们,谢谢合作!
