高压电缆直流耐压试验的操作方法

发布时间:2020-04-07 21:14:54     浏览次数:0

新敷设的电力电缆在投运前应按要求对电缆做交接直流耐压试验;新敷设的电力电缆投入运行3~12个月,一般应做1次直流耐压试验,以后再按正常周期试验;除自容式充油电缆线路外,其他电缆线路在停电后投运之前,必须确认电缆的绝缘状况良好。




工具/原料

  • 9.png

    直流高压发生器

  • 放电棒

试验前准备

  1. 1.直流耐压试验是一种破坏性试验,试验前应对电力电缆的绝缘电阻、泄露电流进行非破坏性试验,若试验结果正常,方能进行直流耐压试验,若发现电缆的绝缘状况有问题,通常应先进行处理后再做直流耐压试验。


  2. 2

    2.升压必须从零(或接近零)开始(仪器一般都设有回零启动开关——不到“0”位,不能启动)升压速度在75%试验电压前可以任意,不宜太快


接线原理图

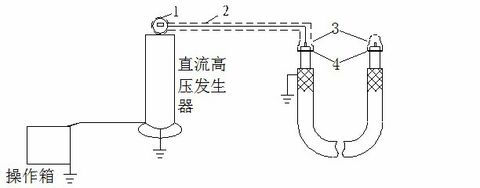

一、直流耐压和泄露电流试验原理接线图

1-微安表屏蔽  2-导线屏蔽

3-线端屏蔽    4-缆芯绝缘的屏蔽环


方法/步骤

1按照试验接线图由一人接线,接线完后由另一人检查,内容包括试验接线有无错误,各仪表量程是否合适,试验仪器现场布局是否合理,试验人员的位置是否正确。

2将电缆充分放电,指示仪表调零,调压器置于零位。

测量电源电压值。

3合上电源刀闸,启动设备,给升压回路加电,逐步升压至预先确定的试验电压值:在0.25、0.5、0.75倍试验电压下各停留1分钟,读取泄漏电流值,在1.0倍试验电压下读取1分钟及5分钟泄漏电流值,交接时还应读取10分钟和15分钟泄漏电流值。

4试验完毕,应先将升压回路中调压器退回零位并切断电源。

5每次试验后,必须将电缆先经电阻对地放电,然后对地直接放电。放电时,应使用绝缘棒,并可根据被试相放电火花的大小,大概了解其绝缘状况。

END


判断准则

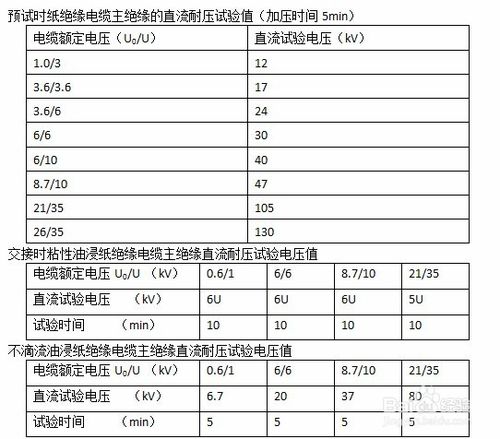

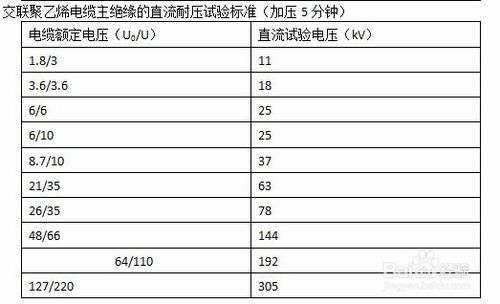

试验电压标准



要求耐压5分钟时的泄漏电流值不得大于耐压1分钟时的泄漏电流值。

对纸绝缘电缆而言,三相间的泄漏电流不平衡系数不应大于2,6/6kV及以下电缆的泄漏电流小于10μA,8.7/10kV电缆的泄漏电流值小于20μA时,对不平衡系数不作规定。

在加压过程中,泄漏电流突然变化,或者随时间的增长而增大,或者随试验电压的上升而不成比例地急剧增大,说明电缆绝缘存在缺陷,应进一步查明原因,必要时可延长耐压时间或提高耐压值来找绝缘缺陷。

相与相间的泄漏电流相差很大,说明电缆某芯线绝缘可能存在局部缺陷。

若试验电压一定,而泄漏电流作周期性摆动,说明电缆存在局部孔隙性缺陷。当遇到上述现象,应在排除其他因素(如电源电压波动、电缆头瓷套管脏污等)后,再适当提高试验电压或延长持续时间,以进一步确定电缆绝缘的优劣。

END


注意事项

试验时,应每相分别施加电压,其他非被试相应短路接地。

每次改变试验接线时,应保证电缆电荷完全泄放完、电源断开、调压器处于零位,将待被试的相先接地,接线完毕后加压前取下该相的地线。

泄漏电流值和不平衡系数只作为判断绝缘状况的参考,不能作为是否能投入运行的判据。

注意温度和空气湿度对表面泄漏电流的影响。
